下面是最终效果
utobao编注：更多鼠绘教程学习和鼠绘技术讨论交流和鼠绘作业提交请进入优图宝PS鼠绘交流区：http://www.utobao.com/news/57.html

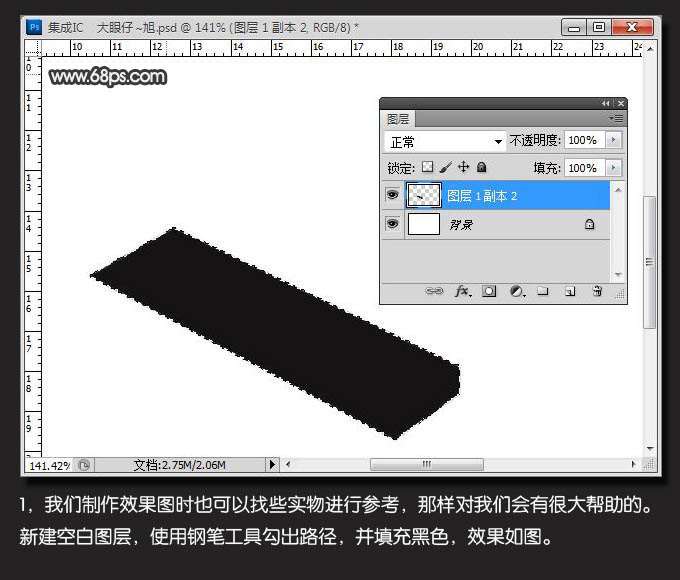

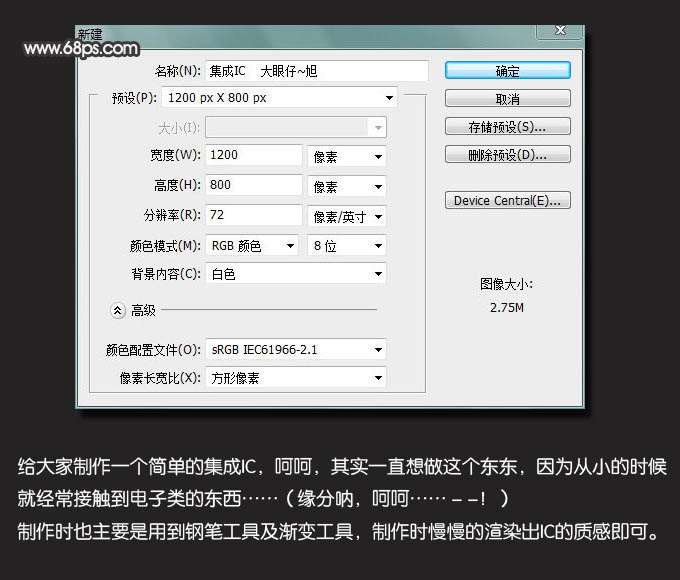

具体的制作步骤如下：1、新建一个1200 * 800像素的文档，使用钢笔工具勾出路径，并填充黑色，效果如下图。

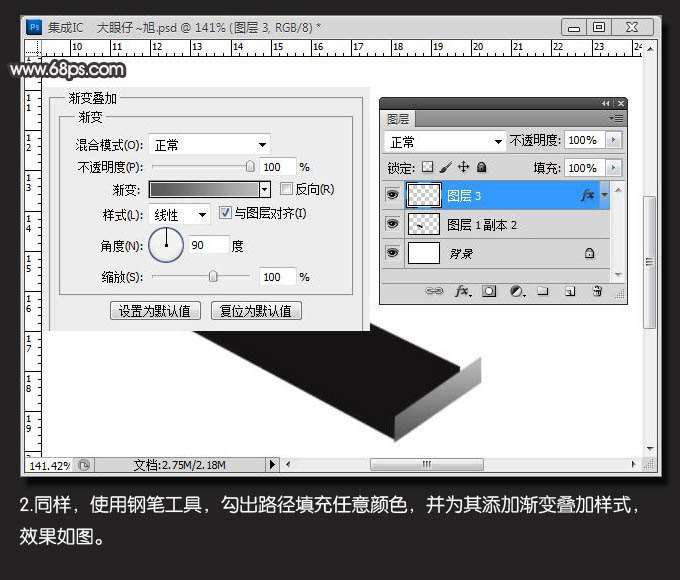

2、同样，使用钢笔工具，勾出路径填充任意颜色，并为其添加渐变叠加样式，效果如下图。

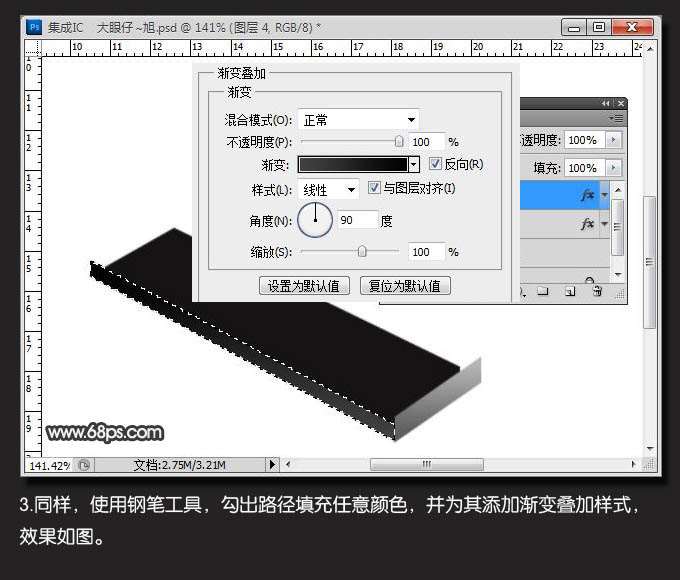

3、新建一个图层，使用钢笔工具，勾出下图所示的路径，转为选区后填充任意颜色，并为其添加渐变叠加样式，参数及效果如下图。
4、新建一个图层，用钢笔工具勾出上表面的路径，转为选区后填充黑色，效果如下图。这是芯片的下面部分基本一层制作完成。
_ueditor_page_break_tag_

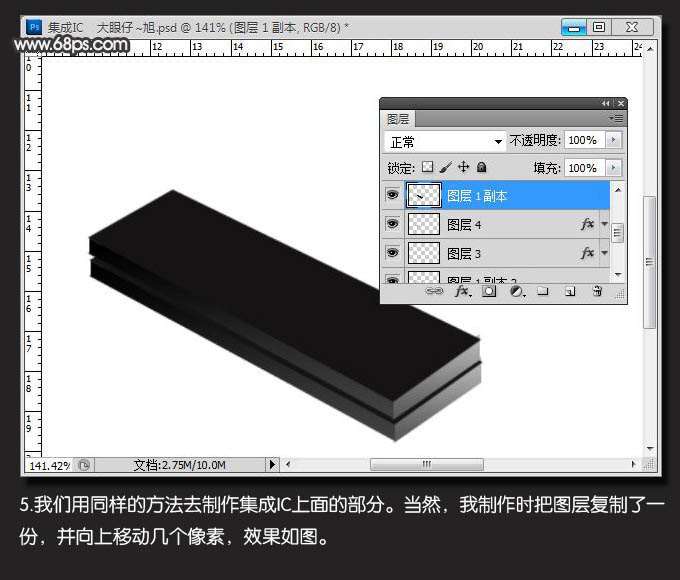

5、我们用同样的方法去制作芯片的上面部分。当然，制作的时候要把图层复制一份，并向上移动几个像素，效果如下图。

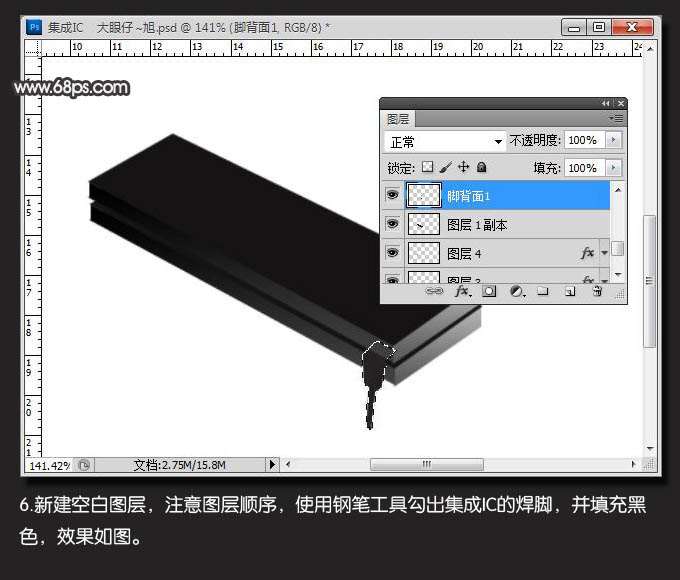

6、新建一个图层，注意图层顺序，使用钢笔工具勾出芯片的焊脚，并填充黑色，效果如下图。

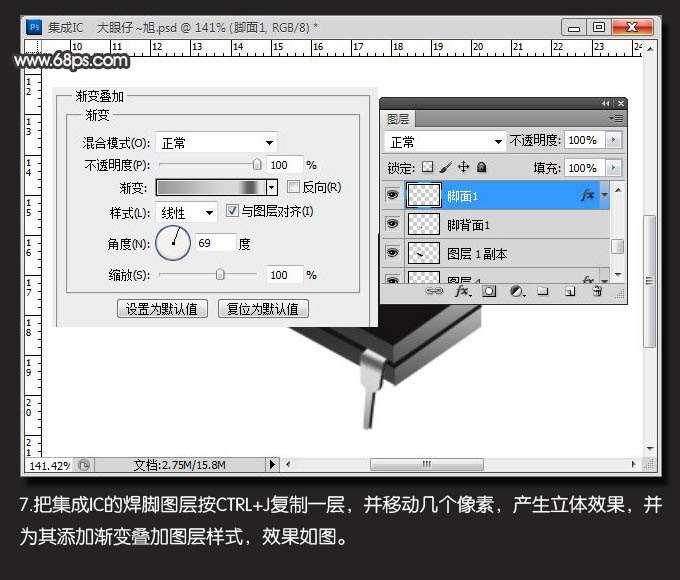

7、把芯片焊脚图层按Ctrl + J 复制一层，并移动几个像素，产生立体效果，并为其添加渐变叠加图层样式，参数及效果如下图。

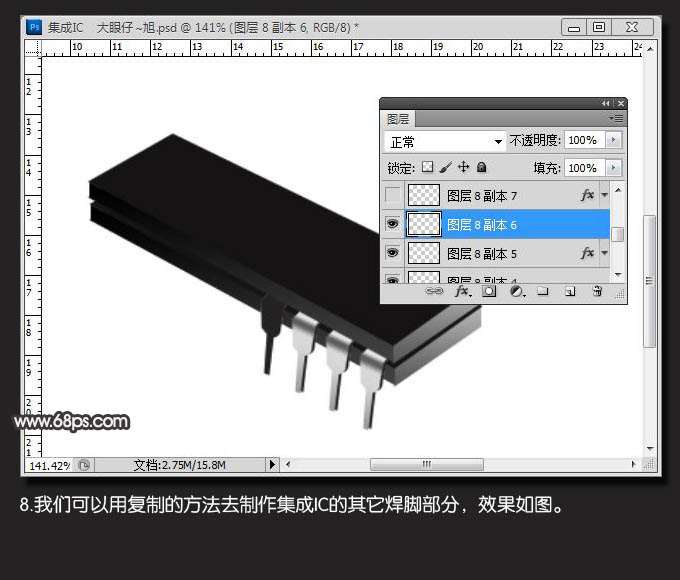

8、我们可以用复制的方法去制作芯片的其它焊脚部分，效果如下图。

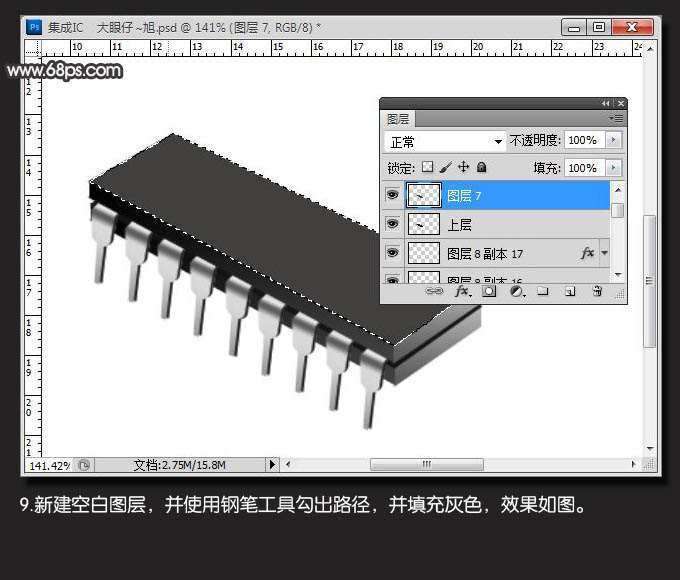

9、新建一个图层，用钢笔勾出下图所示的路径，填充灰色。
10、保持选区不动，新建一个图层填充白色，把前，背景颜色设置为黑白，执行：滤镜 杂色 添加杂色，数值为310，把图层混合模式改为“叠加”，不透明度改为：10%，如下图。

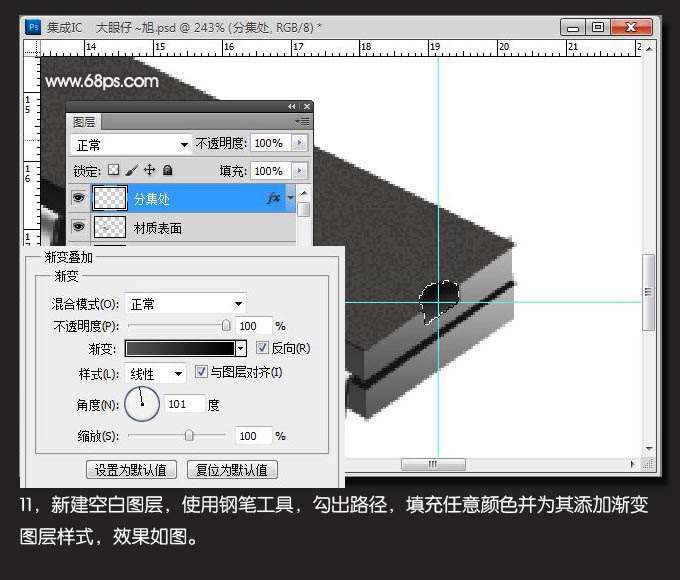

_ueditor_page_break_tag_11、新建一个图层，用钢笔工具勾出下图所示的路径，转为选区后填充任意颜色，然后再添加渐变简单样式，颜色设置及效果如下图。
12、用同样的方法去制作另一部分焊脚，效果如下图。

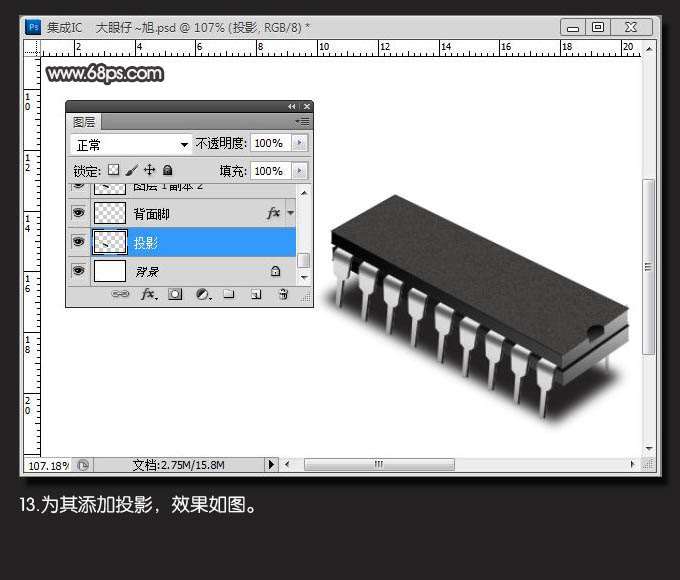

13、在背景图层上面新建一个图层，简单给芯片加上投影，效果如下图。

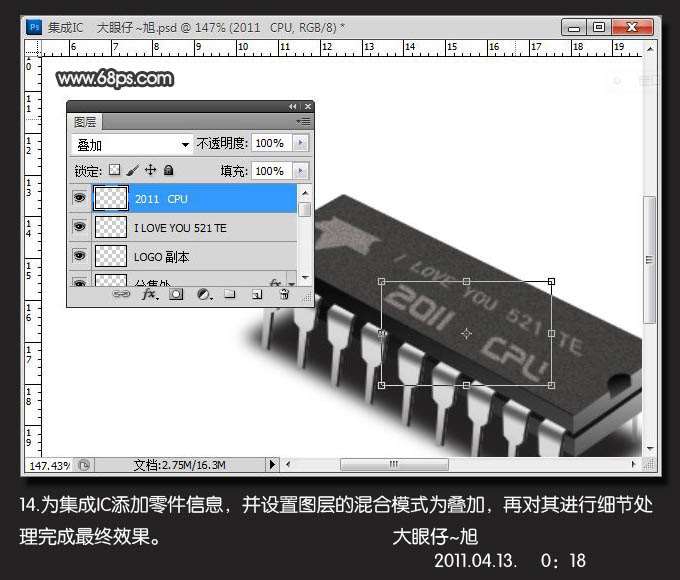

14、给芯片加上一些标签等，完成最终效果。
最终效果：
