2．1 绘制流程图
流程图常用于显示机构设置或表达工艺流程等方面，使其操作程序清楚、一目了然 。通过学习流程图的绘制，旨在向大家介绍CorelDRAW 10中的两个工具：Interactive Connector Tool（交互式连接工具）和Basic Shapes Tool (基本成型工具)。利用这两个工具可以方便的用连线及图框，表示流程图中各个元素间的关系， 创建各种样式的流程图。
2.1.1 使用 Interactive Connector Tool（交互式连接工具）
利用连线工具，在两个对象之间创建连接线，是绘制流程图的最简单的方法。 CorelDRAW 10为我们提供了一个专门用于连线的工具Interactive Connector Tool（交互式连接工具），其使用方法如下 ：
从工具箱中的
Freehand（手绘）工具的级联菜单中选择
Interactive Connector Tool（交互式连接工具）； 在交互式连接工具属性栏中选择
Straight Connector（直线连接）或 Angled Connector（折线连接）按钮； 在要进行连接的第一个元素（如：董事会）图框的下缘单击对齐点； 移动鼠标至第二个元素（如：总经理）图框的上缘，单击对齐点， CorelDRAW将自动在两个对齐点之间 创建连接直线或折线。

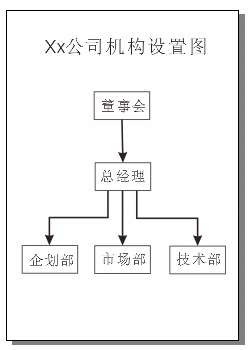

图 2-1 用交互式连接工具连接的流程图
utobao编注：更多CorelDraw教程学习进入优图宝CorelDraw入门教程栏目: http://www.utobao.com/news/64.html
在属性栏中的
Outline Width（线条宽度）下拉列表框中设置连接线的宽度；从

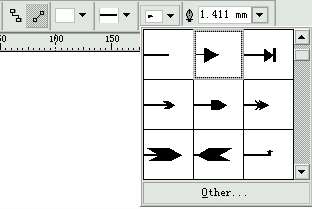

Outline Style Selector（线条样式）下拉列表框中设置线型；在Start Arrowhead Selector（起始箭头）下拉列表框和End Arrowhead Selector（终止箭头）下拉列表框中设置 连接线起始端的箭头和终止端的箭尾的形状；
图 2-5
注意： 但移动附着与连接线上的对象时 ，连接线也发生移动。如果某一连接线没有和任何对象连接，则它就相当于一条普通的线，而且如果连接线只 有一端与对象相连，那么它的另一端就会被固定在页面上。
技巧： 在使用 Angled Connector（折线连接）的时候，绘制出来的折线上带有若干个节点，用鼠标拖动这些节点可以改变所 绘制折线的形状和长短。
2.1.2 使用Basic Shapes Tool (基本图形工具 )
流程图的样式多种多样，为了使用户在短时间内创建复杂的图形对象， CorelDRAW 10 特地新增加了一组工具Basic Shapes Tool (基本图形工具)。在这组工具的图库中预存了许多 有用的现成的图形对象，如箭头、星形、插图框及流程图框等，用户只需选择相应的图形对象后，在绘图页面 中拖动鼠标即可。
在工具箱中选定
Basic Shapes Tool (基本图形工具)；单击Basic Shapes Tool (基本图形工具)按钮右下角的导角，即弹出该组工具 中其他的几个工具；它们分别是
Arrow Shapes（箭头图形）、
Flowchart Shapes（流程图框）、
Star Shapes（星形）及
Callout Shapes（插图框）工具。
在属性栏中单击
Perfect Shapes （图形库）按钮，即弹出该图库中的各种形状造型供用户选择；
图 2-9基本图形库_ueditor_page_break_tag_
Basic Shapes Tool (基本图形工具)组中其余的工具图形库展示。
图 2-11 箭头图形库 图 2-12 流程图库 图 2-13 星形图库 图2-14 插图框库

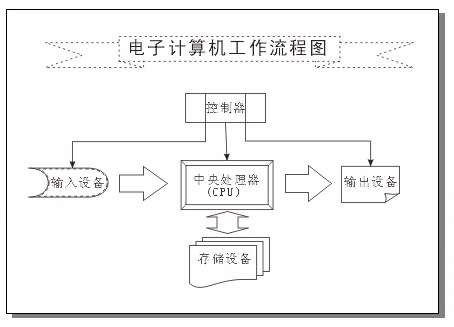

图 2-8 使用基本图形工具绘制的流程图
2.1.3 属性设置
要想自如的使用 Interactive Connector Tool（交互式连接工具）和Basic Shapes Tool (基本图形工具)绘制图形，是离不开对相应工具栏的了解和设置的。Interactive Connector Tool（交互式连接工具）并不是只能用来画流程图，通过对它的属性栏的设置，可以绘制出多种线 段（包括实线、虚线等线型）和各种形式的箭头、箭尾；而通过对Basic Shapes Tool (基本图形工具)组的属性栏的应用设置，可以最大限度的发挥使用该组工具时的灵活性及精确性 。下面我们就一起来对这两个工具的属性进行更仔细的了解。
Interactive Connector Tool（交互式连接工具）属性栏：
图 2-16 交互式连接工具的属性栏
在前面的应用中，大家已经使用过这个属性栏的部分属性设置项就不再说了，在这 里将讲解没有用过的部分属性设置项。
座标位置设置项：此选项可通过设置X值和Y值，改变选定图形中心点的位置；
图形尺寸设置项：此选项可通过设置横向值和纵向值，该变选定图形的尺寸大小 ；
图形比例设置项：此选项可通过设置横向和纵向的比例，按比例关系改变选定图 形的形状；
旋转角度设置项：在此选项中可以设置选定图形的旋转角度，使图形按照设定的 角度产生旋转；
图形反转设置按钮：单击上面的按钮可使所选图形产生水平方向的反转；单击下 面的按钮可使所选图形产生垂直方向的反转；
Basic Shapes Tool (基本图形工具)组的属性栏
图 2-18 Basic Shapes Tool (基本图形工具)组的属性栏
Basic Shapes Tool (基本图形工具)组的属性栏与Interactive Connector Tool（交互式连接工具）属性栏差不多，只是增加了
（对象 排序）和
（封装段落文本）按钮，这两个按钮的功能将在后面的章节中介绍。
