用AutoCAD画一幅黑白线条平面图，不能直观地反映室内设计意图（这样的图只适用于设计院、建筑施工公司、监理公司等的专业技术人员）。如果换一种设计办法，用彩色平面布置图来表现，就既能让人一目了然，又具有表现力与感染力。其实设计一幅这样的彩色户型图并不难，不外乎有如下几种方法。
1、先用矢量软件绘制，再转换为像素图形（AutoCAD→Corel DRAW→Photoshop）。
2、直接用矢量软件设计（Corel DRAW或FreeHand）。
3、用三维软件建模→材质→灯光→渲染二维平面（3DSMAX或MAYA）。
现在谈谈如何用Corel DRAW画一幅漂亮的彩色平面图。用Corel DRAW来画图既简单快捷，又便于修改，对电脑硬件配置要求也不高（Pentium90以上，32MB内存），软件从Corel DRAW 5到Corel DRAW 11的版本都可以，画一幅彩色户型图仅用几个很简单的菜单命令。
一、创建墙基线

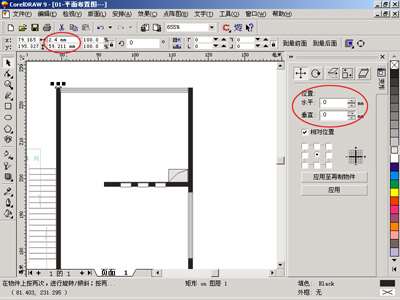

在Corel DRAW中，用矩形工具画出墙基线、立柱、横梁，用"安排→变形→大小"命令，按比例改变尺寸大小，墙厚为1/2墙(12cm)、1.8墙(18cm)、2.4墙(24cm)，室内开间为墙长度（矩形长度）。直接在输入框内输入参数(图1)。用鼠标左键在色盘点选需要填充的彩色（一般墙基线为黑色）。选中需要复制的对象（墙基线、立柱、横梁），按键盘上的"+"号复制一个物体对象。用"安排→变形→位置"命令，改变墙基线的距离和位置即室内开间（常规为2.2m、2.4m、3.3m、3.6m、4.2m、）。用"安排→变形→旋转"命令，改变墙基线的角度和方向。
图 1
utobao编注：更多CorelDraw教程学习进入优图宝CorelDraw入门教程栏目: http://www.utobao.com/news/64.html

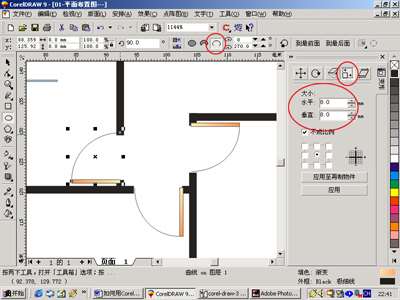

图 2
三、地面铺贴

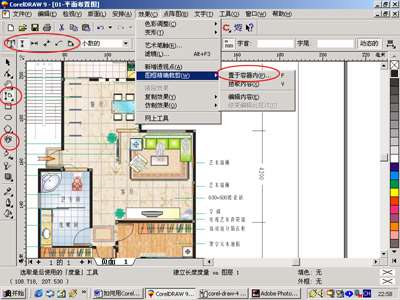

画出客厅、卧室、厨房、卫生间等功能区域的封闭曲线（地面），或用矩形工具画矩形，用"安排→转换为曲线"命令，将矩形转换为曲线，用加点的方式改变异形几何图形的房间地面，用"效果→图框精确裁剪→置于容器内"命令，置入图像文件格式的文件图块（如大理石、地砖、木地板、地毯等纹理）(图3)
图 3
四、布置家具
打开平时收集或绘制的彩色平面布置图块（诸如沙发、茶几、床、柜、桌、椅、洁具、厨具、植物、电器之类）。也可以像方法一那样，将AutoCAD中的DWG文件格式图块转入到Corel DRAW中填色，并保存为CDR文件格式图块，以备调用。用"安排→排列"命令，改变对象物体的前后上下顺序关系。用"安排→对齐与分布"命令，改变对象物体的左右上下排列对齐关系。
五、标注设计说明
用美术文字工具标注设计说明和功能区域(图3)。
六、.标注平面尺寸
用度量工具标注平面图形尺寸(图3)。
七、打印输出

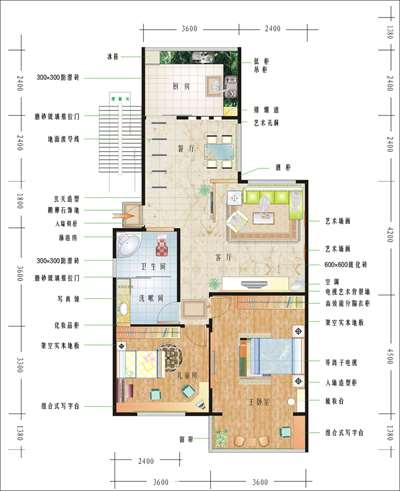

最后点"文件→打印菜单"命令，设置打印幅面（A0-A4或自定义）和打印方向（横向或竖向），至此一幅漂亮的彩色户型图就大功告成(图4)。如果用菜单命令"文件→输出"文件类型为TIF图像文件，可以在Photoshop中润饰，并大幅面写真喷绘，亦可印刷楼盘销售宣传单。
图 4
如果有扫描仪将业主的原始稿扫描到电脑中，用"文件→输入"命令临摹绘制，将保存好的设计图块直接插入，速度将更快，大家不妨试一试。
