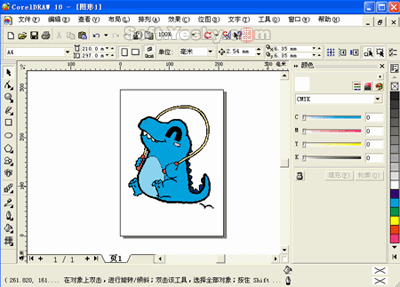

图1

　　选中图片点击鼠标右键，在菜单中可以看到"描绘位图"（图2）选项，选中后coreldraw将跳转到coreltrace中去编辑位图。

图2

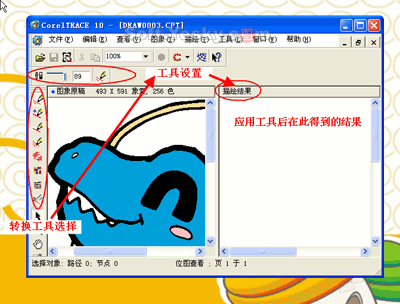

　　coreltrace是coreldraw带的专业点阵图转换矢量图工具，整个软件的界面功能分布很简单，左边是转换的工具选择，如按轮廓、高级轮廓、中心线、中心线轮廓、素描、马赛克、3d马赛克、木刻一共八种方式转换。选定其中一个方式后在菜单栏上出现相应的工具设置选项，应用设置后在"描绘结果"窗口中可以看到最后的矢量图效果（图3）。

　　下面我们详细介绍这八种转换方式。

图3

一、按轮廓

　　这是最直接的一种转换方式，只需要设置一下转换的精确度（图4），点击描绘按钮即可。

图4

　　 精确度的值越小，转换后的图像轮廓越光滑，反之精确度的值越大，转换后的图像失真情况越小，即改变最小。我们把精确度设定为20，看看得到的这个卡通图像的效果（图5）。

图5

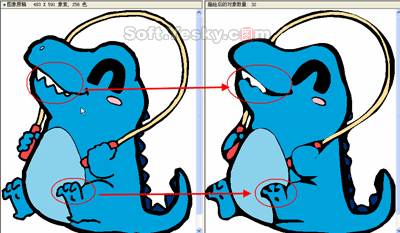

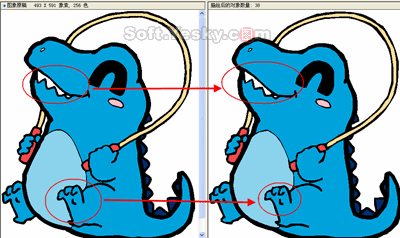

　　原图中一些锐利的轮廓被圆滑了，把精确度设定到100，得到的描绘结果发现原图中的锐利轮廓依然存在（图6）。

图6

　　二、按高级轮廓

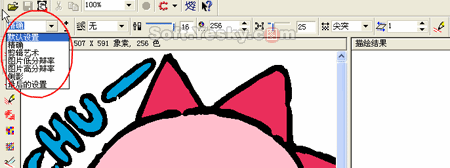

　　使用高级轮廓的转换方式，可设置的参数就很多了，程序也提供了各种预制好的模式，选择它们就可以得到相应的参数（图7）.

图7

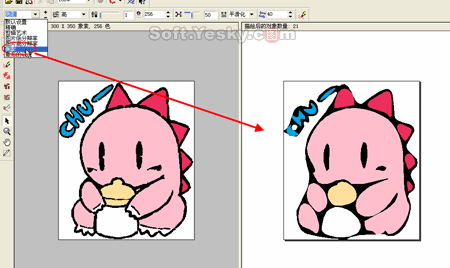

　　如我们选择"侧影"效果，点击描绘图标后在描绘结果面板中看到它的矢量图效果（图8）.

图8

　　"按高级轮廓"工具的具体自定义设计参数包括：杂点过滤器、图形繁简度、色彩数值、节点缩减、节点类型和最小对象大小。

　　杂点过滤器包括：无、低和高三种方式（图9）。

图9

　　转换后图形的繁简复杂程度可以设定数值或用拉杆来调节（图10）.

图10

　　最大色彩数是在2--256之间调节，色彩数值越小生成的文件体积越小（图11）.

图11

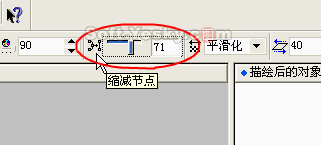

　　 节点缩减是让生成的矢量图形的节点个数，可在1-100内选择，设定的节点个数越多生成的矢量图上的节点就越少（图12）.

图12

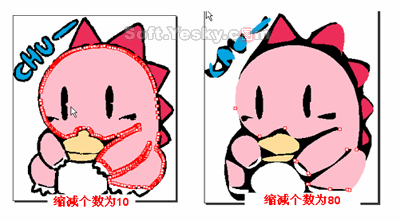

　　为了更详细地说明它的特点，我们分别设定缩减节点的个数为10和80两组，再看看最终得到的矢量图上显示的节点情况（图13）。

图13_ueditor_page_break_tag_

　　节点类型有尖突和平滑化两种选择（图14），使用尖突生成的矢量图上的节点比使用平滑化的要多。

图14

　　最小对象大小，可以在1--500之间调节（图15）。

图15

三、按中心线

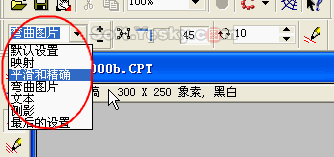

　　这种转换方式要求原来的图片是黑白色的才能使用，和按高级轮廓一样，按中心线也预制了几种模式，套用就可以了（图16）。

图16

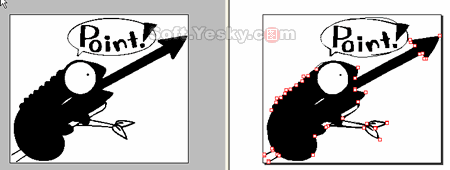

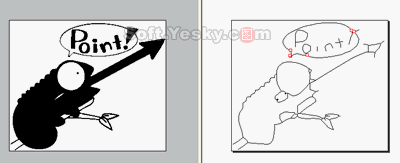

　　按中心线可以设置的参数只有"缩减节点"和"重复"，按中心描绘后的矢量图效果只保留了原图的边缘线，像是用钢笔画的图一样（图17）。

图17

　　四、按中心线轮廓

　　按中心线轮廓的参数设置比按中心线增加了"精确度"选项，它也是要求原图必须是黑白色，转换后的矢量图不像按中心线那样只有图的边线条，用这种方式转换得到矢量图和原图差别不大（图18）。

图18

　五、素描

　　素描我们都知道是铅笔绘画的效果，调节素描图需要设置的选项较多。

　　行间距：是控制铅笔线条效果的，数值越小铅笔的笔画越密，数值越大铅笔的笔画越疏（图19）。

图19

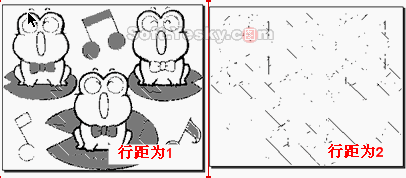

　　行距的数值越小得到的矢量图视觉越清楚，行距数值越大得到的矢量图形线条越少，图形看起来越疏散。我们把行距的数值调整到1和30，看看得到的图像效果对比（图20）。

图20

　　图层是指横画、竖画和不同角度的斜画，生成的矢量图中它们都各自为不同的层。图层和图层角度关系紧密，图层角度是不同层描描绘的方向角度（图21）。

图21

　　阀值也是调节图像线条的疏密程度，阀值越小线条越疏散，阀值越大线条越紧密（图22）。

图22

　　六、马赛克

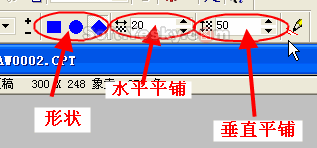

　　顾名思义，马赛克就是获得的矢量图是马赛克效果。在马赛克的参数设置中可以选择马赛克的形状、水平平铺和垂直平铺。

图23

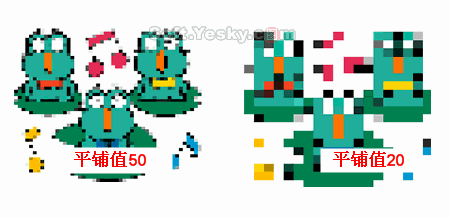

　　平铺的数值越小，矢量图的效果越模糊，数值越大，矢量图的效果保留了较好的原图效果（图24）。

图24

七、3d马赛克

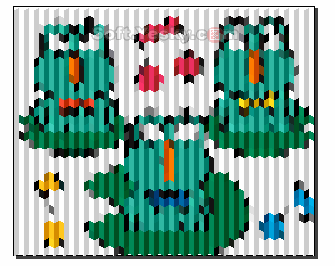

　　和马赛克的方式差不多，只是3d马赛克立体感很强（图25）。

图25

　　八、木刻

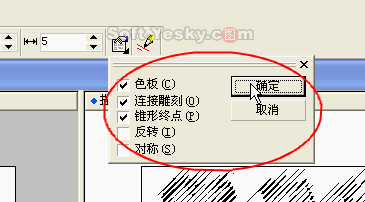

　　木刻的效果设置选项包括：缩减节点、阀值、角度、宽度和木刻属性。大多数选项前面都介绍过了，木刻属性是选择色板、连接雕刻、锥形终点、反转和对称等等（图26）。

图26

　　使用木刻得到的矢量图效果多种多样（图27）。

图27
