本篇CDR实例教程制作的是一幅具有时尚温馨的室内画面。画面中的设计元素比较琐碎，合理使用图层组织与编辑绘图中的对象更具弹性，可以将复杂的绘图分为若干个图层，这样可以使绘制的过程变得轻松容易，本实例制作的室内效果造型简洁、色调淡雅，表现出一种唯美的画面效果。
先来看看完成的效果图：
FEVTE编注：更多CDR教程学习请到优图宝CorelDraw实例教程栏目：http://www.utobao.com/news/65.html
制作步骤:1.绘制房间基本构造

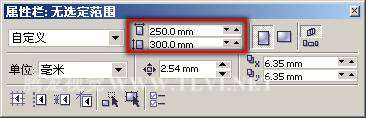

（1）启动CorelDRAW，新建一个工作文档，并在属性栏中进行设置，如图6-198所示。
图6-198设置纸张的大小

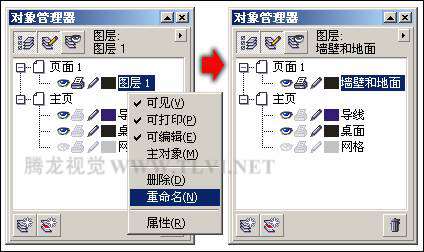

（2）首先来制作墙壁和地面图形。执行"窗口"→"泊坞窗"→"对象管理器"命令，打开"对象管理器"泊坞窗。在"图层1"的图层名称上右击鼠标，在弹出的快捷菜单中执行"重命名"命令，更改图层名称为"墙壁和地面"，如图6-199所示。
图6-199更改图层名称
提示：默认情况下，在页面中创建的所有对象，都在"图层1"中。
（3）双击工具箱中的"矩形"工具，创建出一个与页面同等大小的矩形。确定矩形为选择状态，在"填充展开工具栏"中单击"图案填充对话框"按钮，打开"填充图案"对话框，参照图6-200所示设置对话框，为矩形填充图案效果。
图6-200为矩形填充图案
（4）使用工具箱中的"交互式透明"工具，为填充图案的矩形添加透明效果，如图6-201所示。
图6-201设置透明效果
（5）接下来再次绘制两个不同大小的矩形对象，将其中较大的矩形转换为曲线，然后使用"形状"工具对其形状进行调整。完毕后为这个两个矩形填充与步骤（3）操作中相同的图案效果，并将其轮廓色均设置为无，接着参照图6-202所示分别对其填充图案的颜色进行调整。
图6-202绘制图形并填充图案

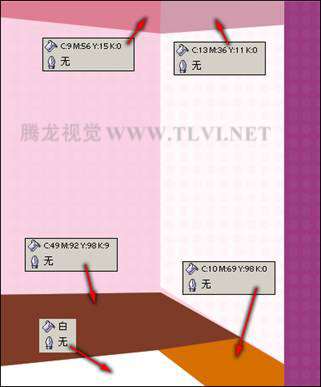

（6）配合使用工具箱中的"贝塞尔"工具，在页面中绘制出屋顶、地面和地毯图形，然后分别为其填充颜色，轮廓色均设置为无，并调整部分图形的顺序，如图6-203所示。
图6-203绘制图形
（7）下面再参照图6-204所示，绘制出踢角线和墙槽图形。
图6-204绘制图形
2.绘制家具和装饰（1）在"对象管理器"泊坞窗中，单击泊坞窗底部的"新建图层"按钮，接着将新建的图层名称更改为"家具"，如图6-205所示。
图6-205新建图层

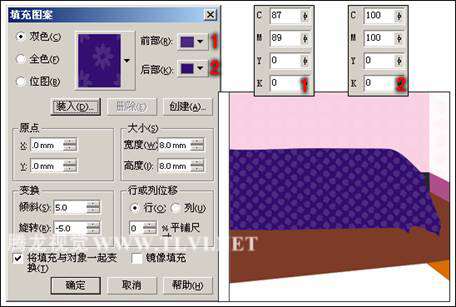

（2）使用工具箱中的"贝塞尔"工具，在页面中绘制床单图形，然后参照图6-206所示，为床单图形填充图案效果。
图6-206绘制图形并填充图案

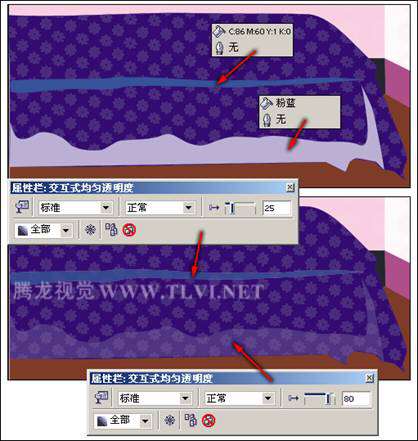

（3）床单图形绘制完毕后，再绘制出床单的亮部图形，然后使用"交互式透明"工具，分别为亮部图形添加透明效果，如图6-207所示。
图6-207绘制图形并添加透明效果

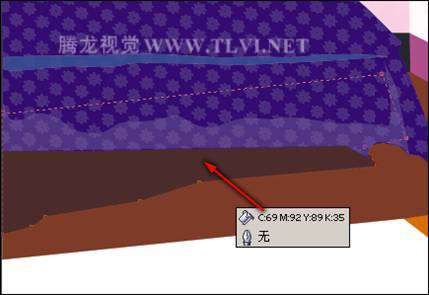

（4）使用工具箱中的"选择"工具，将地毯图形选中，按下小键盘上的<+>号键将其原位置再制。使用"形状"工具，调整图形的形状，并对其填充颜色进行更改，制作出床的投影效果，如图6-208所示。
图6-208再制并调整图形
（5）参照图6-209所示，在页面中制作出其他图形效果，并调整图形的顺序，使地面图形显的更加丰富。由于绘制的色块较多，避免给读者产生误导，具体颜色值在此不再一一出示，读者可打开本书附带光盘中的源文件进行查看。
图6-209复制并调整图形

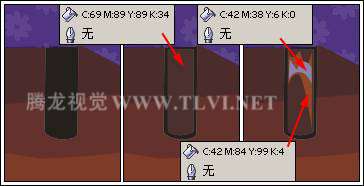

（6）参照前面绘制图形的方法，参照图6-210所示绘制出床腿图形。
图6-210绘制床腿图形
（7）将组成床的所有图形群组，然后参照绘制床图形的方法，在页面中绘制出其他家具图形以及吊灯图形，如图6-211所示。
提示：由于绘制的方法与前面绘制的方法相同，都是通过绘制曲线轮廓，然后填充颜色，从而制作出相关图形效果，在此不再具体介绍。
图6-211制作其他图形
（8）在"对象管理器"泊坞窗中，再次单击泊坞窗底部的"新建图层"按钮，将新建的图层名称更改为"装饰花纹和文字信息"，如图6-212所示。
图6-212新建图层
（9）再添加一些花纹效果，然后将纹样再制多个，并分别对其进行调整，如图6-213所示。
图6-213添加花纹图形

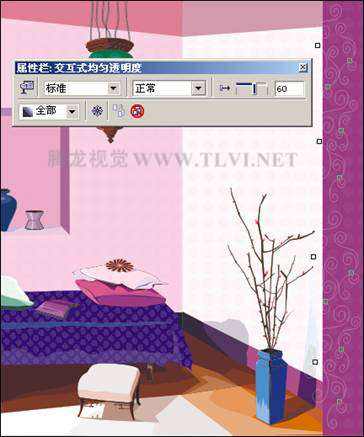

（10）选择工具箱中的"选择"工具，将页面右侧的花纹图形全部选中，按下
图6-214为图形添加透明效果

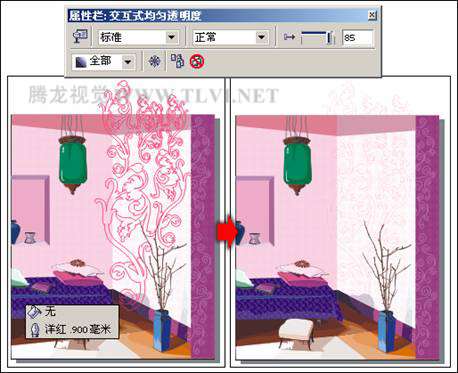

（11）将"纹样.cdr"文档中页面左侧的花纹图形复制到当前编辑的文档中，将花纹图形的填充色设置为无，并对轮廓宽度进行设置。将其再制多个，并分别对其进行调整，然后将其焊接为一个整体。完毕后为其添加交互式透明效果，如图6-215所示。
图6-215添加花纹并设置透明效果
（12）通过精确剪裁图形的方法，将页面外的花纹图形隐藏，然后在页面中再添加相关的文字信息和装饰图形，完成整个实例的制作，如图6-216所示。
