网点纸种类繁多，多种多样。其中圆形网点是最基础的网点。此类网点一般用来表现画面中的明暗过渡调，使画面更具有空间层次感，它是圆形的半色调网点。无论是在亮调还是中间调的情况下，网点之间都是独立的，只有在暗调情况下有部分相连。在本小节的学习中，就来制作具有圆形网点纸效果的画面，如图5-2所示，为本实例的完成效果。

图5-2 本实例完成效果

FEVTE编注：更多CDR教程学习请到优图宝CorelDraw实例教程栏目：http://www.utobao.com/news/65.html

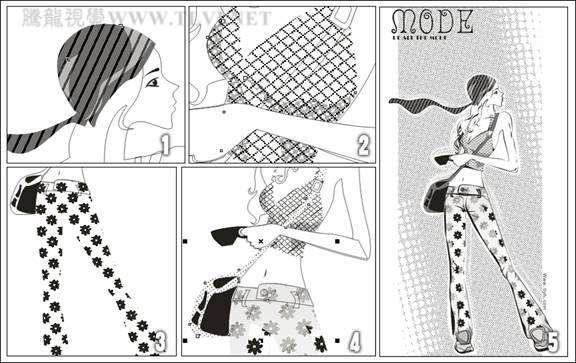

实例的在制作过程中，将填充工具与位图编辑工具结合使用，灵活的创建出网点和纹理图案。如图5-3所示，为本实例的制作流程。

图5-3 本实例制作流程

（1）运行CorelDRAW，新建一个空白文档，保持其属性栏的默认设置。然后使用工具箱中的"贝塞尔"工具，参照图5-4所示绘制一个女孩轮廓图形。

图5-4 绘制女孩轮廓图形

（2）使用 "挑选"工具，选择帽子图形，按下小键盘上的<+>号键，将其原位置再制。

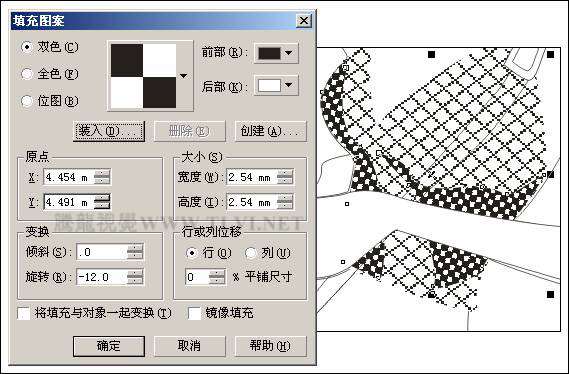

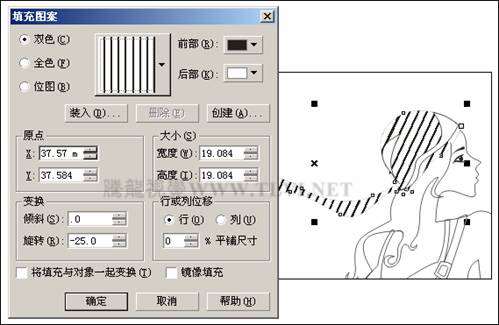

（3）选择工具箱中的"填充"工具，在展开的工具条中单击"图案填充对话框"按钮，打开"填充图案"对话框，参照图5-5所示设置对话框，为图形填充图案，然后取消对该图形的轮廓填充。

提示：在为图形添加图案填充后，可以使用"交互式填充"工具，对填充的图案的比例及旋转角度进行调整。

图5-5 填充图案

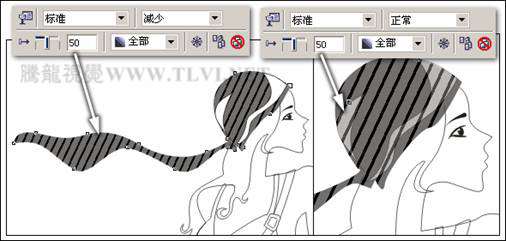

（4）使用"交互式透明"工具，为填充图案的帽子图形添加透明效果，使用同样的操作方法，为头发上高光图形添加透明效果，然后调整高光图形顺序到图案填充的头发图形下面，如图5-6所示。

图5-6 添加透明效果并调整顺序

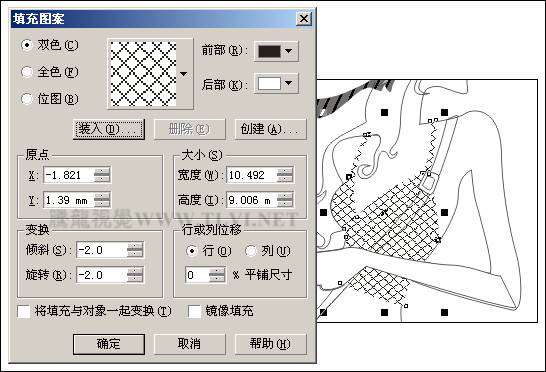

（5）接下来选择上衣图形，参照以上填充图案方法，为上衣图形填充图案，并设置上衣图形的轮廓色为无，然后将手臂填充为白色，如图5-7所示。

图5-7 填充图案

（6）使用"贝塞尔"工具，参照图5-8所示在上衣图形上绘制暗部图形，调整顺序到手臂图形下面，并为其填充图案。

图5-8 绘制图形并填充图案
_ueditor_page_break_tag_

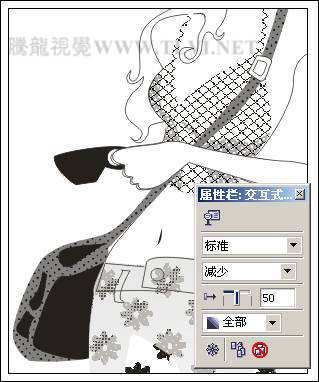

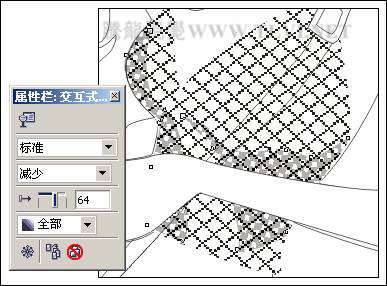

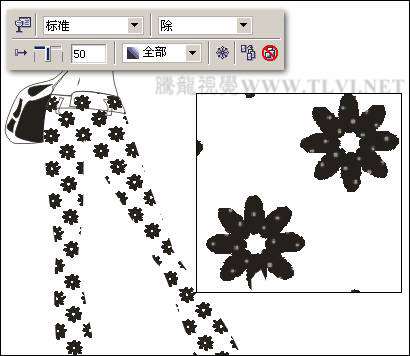

（7）使用"交互式透明"工具，参照图5-9所示设置属性栏，为上衣暗部图形添加透明效果。

图5-9 添加透明效果

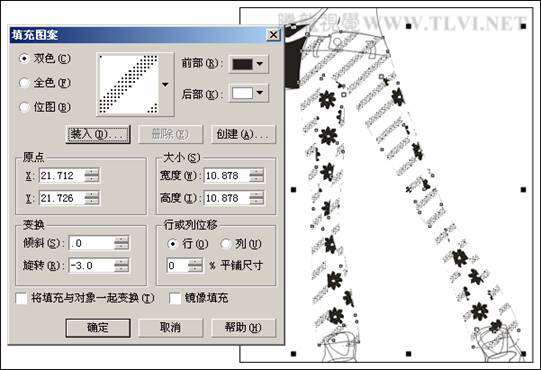

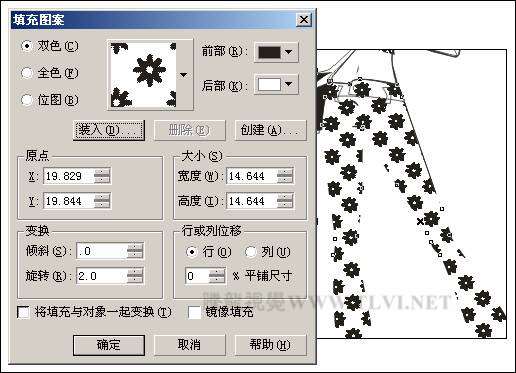

（8）选择裤子图形，将其再制并放置到页面空白处，以便下面再对其进行编辑。然后参照图5-10所示设置"填充图案"对话框，为原裤子图形填充图案，并设置裤子图形的轮廓色为无。

图5-10 填充裤子图形

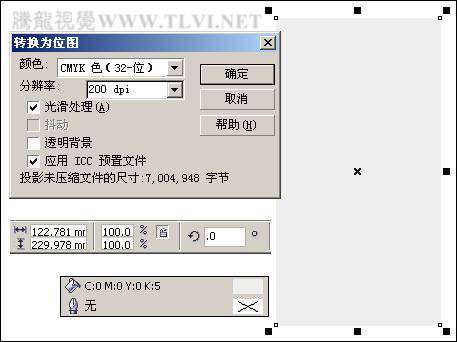

（9）使用"矩形"工具，在页面空白处绘制一个矩形，设置填充色为灰色，轮廓色为无。然后执行"位图"→"转换为位图"命令，打开"转换为位图"对话框，参照图5-11所示设置对话框，将矩形转换为位图。

图5-11 绘制矩形并转换为位图

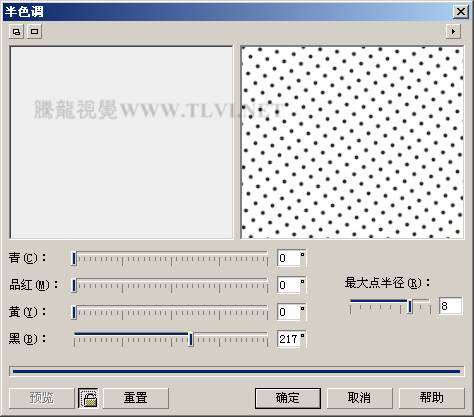

（10）保持矩形图像的选择状态，执行"位图"→"颜色变换"→"半色调"命令，打开"半色调"对话框，参照图5-12所示设置对话框，为图像添加半色调效果。

提示：通过对图像添加"半色调"滤镜效果，制作出网点的图像效果。

图5-12 "半色调"对话框

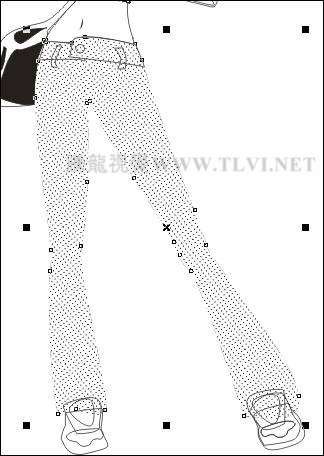

（11）将网点图像再制，执行"效果"→"图框精确剪裁"→"放置在容器中"命令，当鼠标出现黑色箭头时，单击裤子轮廓图形，将网点图像放置到裤子轮廓图形当中，如图5-13所示。

图5-13 图框精确剪裁

（12）执行"效果"→"编辑内容"命令，接着使用"交互式透明"工具，为网点图像添加透明效果，然后再执行"效果"→"完成编辑这一级"命令，完成对图像的编辑，效果如图5-14所示。

图5-14 编辑内容

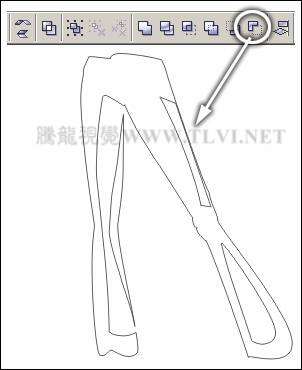

（13）使用"贝塞尔"工具，参照图5-15所示在页面空白处裤子图形上绘制不规则图形，然后框选裤子和不规则图形，单击属性栏中的"后减前"按钮，对图形进行修剪。

图5-15 绘制图形并修剪 _ueditor_page_break_tag_

（14）调整修剪后图形的位置与顺序，然后参照图5-16所示设置"填充图案"对话框，为其填充图案，并设置轮廓色为无。

图5-16 填充图案

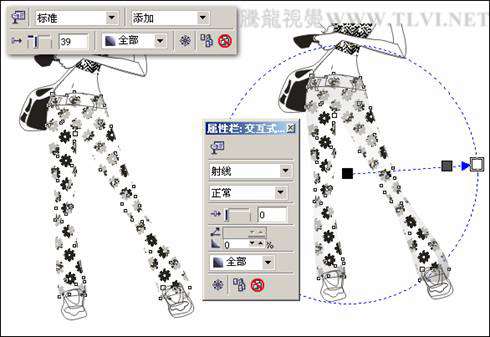

（15）接下来再为其添加透明效果，然后将其原位置再制，填充为30﹪黑，并使用"交互式透明"工具，调整副本图形的透明效果，如图5-17所示。

图5-17 添加透明效果

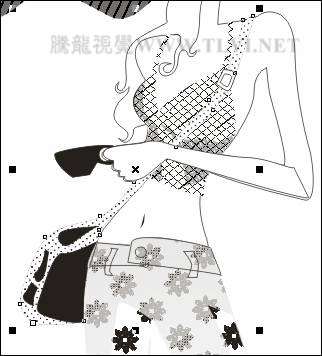

（16）选择女孩背包图形，将其填充为50﹪黑，轮廓色为无，接着参照以上图框精确剪裁方法，将页面空白处网点图像放置到女孩背包图形当中，如图5-18所示。

图5-18 填充网点

（17）执行"效果"→"图框精确剪裁"→"编辑内容"命令，为背包图形中网点图像添加透明效果，然后执行"效果"→"图框精确剪裁"→"完成编辑这一级"命令，完成对图像的编辑，如图5-19所示。

图5-19 添加透明效果

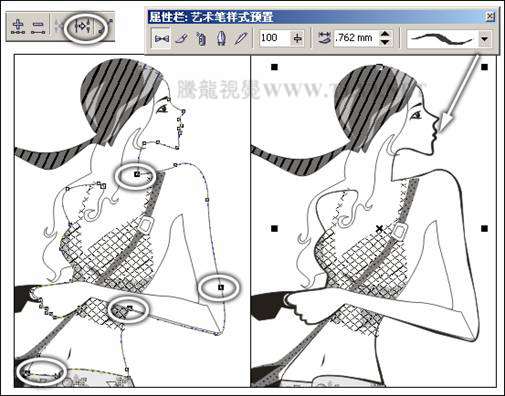

（18）选择人物身体轮廓图形，使用"形状"工具，选择图5-20其中标示的一个节点，单击属性栏中的"分割曲线"按钮，将曲线分割，使用同样的方法，将其他标示的节点分割。然后选择工具箱中的"艺术笔"工具，并对其属性栏进行设置，为曲线添加艺术笔效果。

图5-20 添加艺术笔样式

（19）参照以上方法，再为人物其他部位添加艺术笔描边效果，强化画稿的轮廓，如图5-21所示。

图5-21 绘制其他图形

最后在加上背景，我们的作品就绘制完成了。
