在这篇教程中我们将学习到CDR制作方形网点纸插画效果，方形网点成棋盘状，它的颗粒比较尖锐，对于层次的表现能力强，适合线条、图形的表现。方形网点纸相对于圆形网点纸来说，给人以较为庄重、严肃的印象，图5-29为本实例制作的方形网点纸效果。

图5-29 本实例完成效果

FEVTE编注：更多CDR教程学习请到优图宝CorelDraw实例教程栏目：http://www.utobao.com/news/65.html

实例制作中结合使用双色图案编辑器，创建出画面所需得方形网点纸。如图5-30所示，为本实例的制作流程。

图5-30 本实例制作流程

（1）启动CorelDRAW，执行"文件"→"打开"命令，打开下面的文件，如图5-31所示。

图5-31 打开素材文件

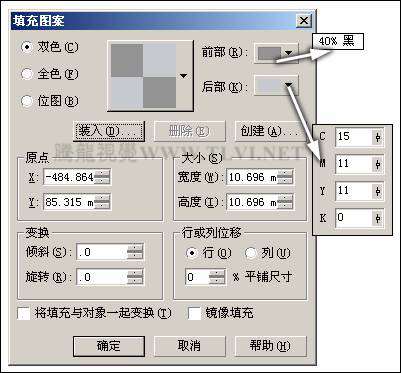

（2）选择工具箱中的"挑选"工具，在页面中选择人物的衣服图形，然后在填充展开工具栏中单击"图案填充对话框"按钮，打开"填充图案"对话框，参照图5-32所示对对话框中的参数进行设置。

图5-32 设置"填充图案"对话框

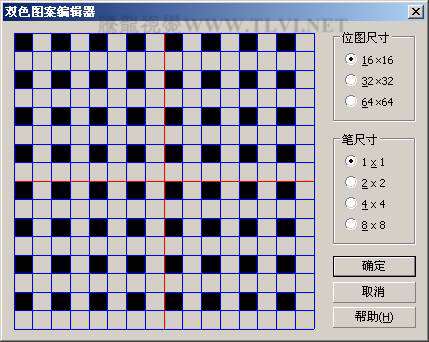

（3）设置完毕后，在对话框中单击"创建"按钮，打开"双色图案编辑器"对话框，在编辑窗口中，通过单击和右击鼠标的方式，对图案进行编辑，如图5-33所示。

图5-33 编辑图案

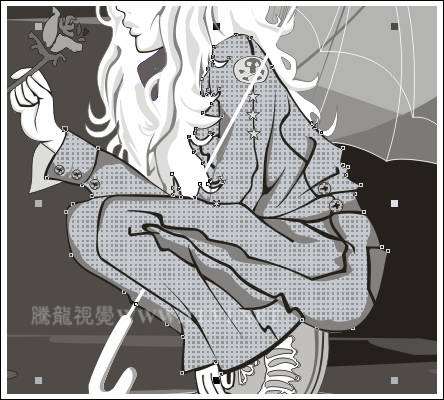

（4）编辑完毕后，单击"确定"按钮，关闭"双色图案编辑器"对话框，然后再次单击"确定"按钮，将"填充图案"对话框关闭，为衣服图形填充网点效果，如图5-34所示。

图5-34 填充图案后的效果
_ueditor_page_break_tag_

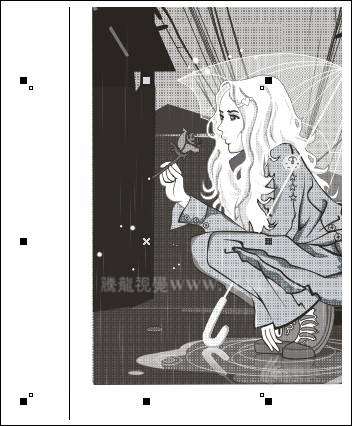

（5）参照前面操作方法，在页面中为其他图形填充图案效果，如图5-35所示。

提示：在为其他图形添加图案填充时，根据图形颜色的明暗，在"填充图案"对话中，设置其"前部"和"后部"的颜色。从而改变图形填充图案后的颜色。

图5-35 为其他图形填充图案

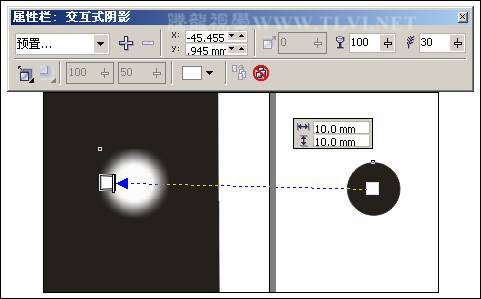

（1）使用工具箱中的"椭圆"工具，结合键绘制一个填充任意颜色的正圆图形，然后使用"交互式阴影"工具，为图形添加阴影效果，如图5-36所示。

图5-36 绘制圆形并为其添加阴影

（2）将阴影拆分，然后将原来的正圆图形删除，将白色阴影复制多个，并分别对其大小和位置进行调整，如图5-37所示。

技巧：在该步骤中对阴影图像进行复制时，我们可以移动图像到相应位置通过按下键盘上的<空格>键，对阴影图像进行多次复制。然后再对其进行编辑调整。

图5-37 复制并调整图形

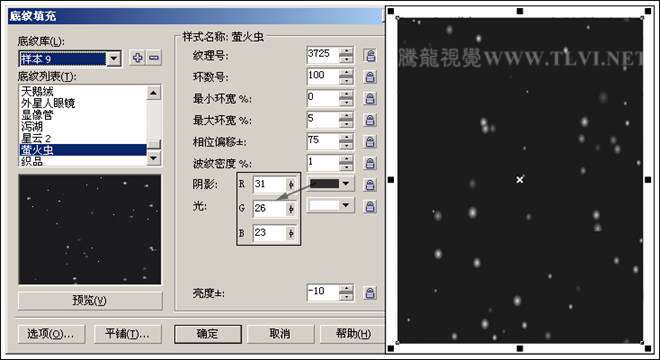

（3）使用"矩形"工具，在页面中绘制一个矩形图形，将页面中的图形全部遮盖，然后在填充展开工具栏中单击"纹理填充对话框"按钮，打开"底纹填充"对话框，参照图5-38所示设置对话框，为矩形填充纹理效果。

图5-38 为矩形填充纹理

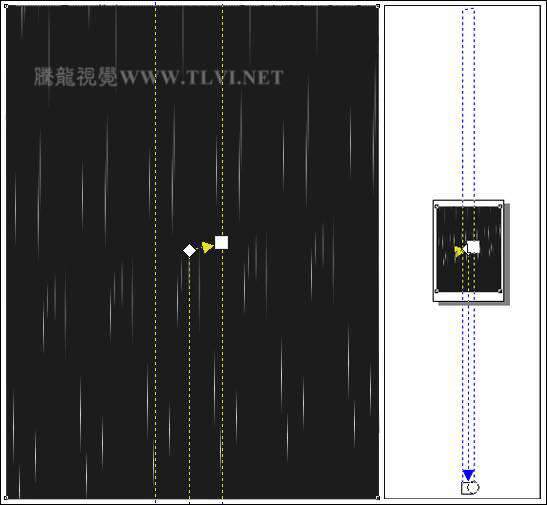

（4）选择工具箱中的"交互式填充"工具，对纹理变换框的位置和比例进行调整，如图5-39所示。

提示：使用"交互式填充"工具，通过对填充纹理的比例进行调整，绘制出雨丝的效果。

图5-39 调整纹理变换框

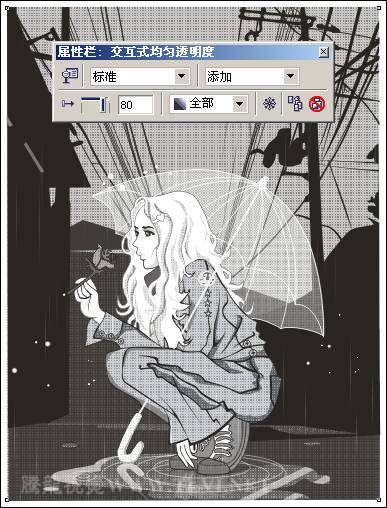

（5）使用"交互式透明"工具，为填充纹理的矩形添加透明效果，如图5-40所示。

图5-40 设置透明效果 _ueditor_page_break_tag_

（6）接下来将制作好的图形复制，然后对复制图形的大小和位置进行调整，如图5-41所示。

图5-41 复制并调整图形

（7）使用"挑选"工具，将两个矩形图形同时选中，然后按下键，将其群组，接着按下小键盘上的<+>号键，将其原位置再制，效果如图5-42所示。

图5-42 制作下雨效果

（8）最后在页面中添加相关的文字信息，完成实例的制作，如图5-43所示。

图5-43 完成效果
