步骤1

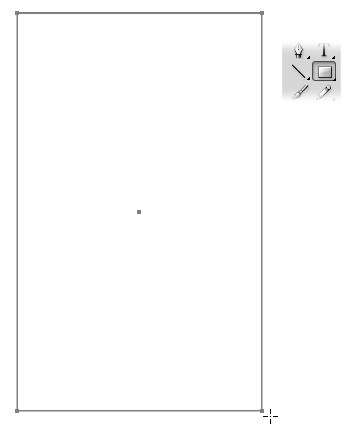

在AI里制作线框，使用矩形工具画一个长方形。

步骤2

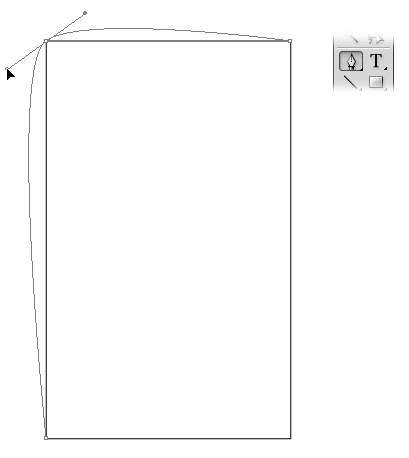

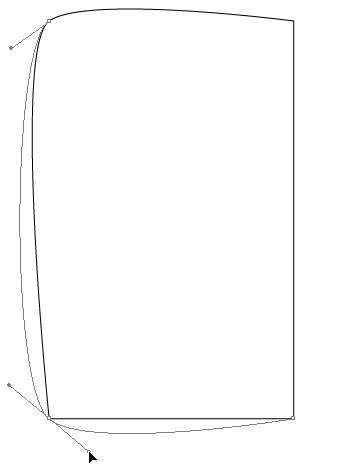

选择左上角，然后把它拖使用钢笔工具，将它转换为一个圆角。

步骤3

在左下角重复相同的过程哦。

步骤4

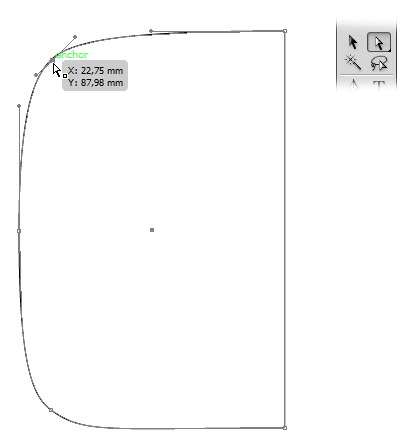

在角落处添加一个锚点，然后我们改变其位置~位置如下图所示一样哦~

步骤5

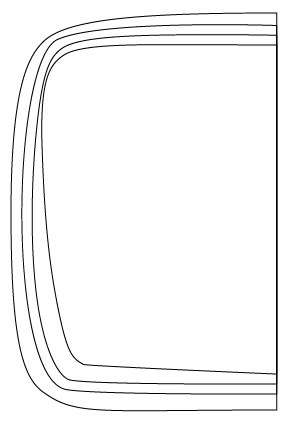

继续画线条形状，如下图所示~

步骤6

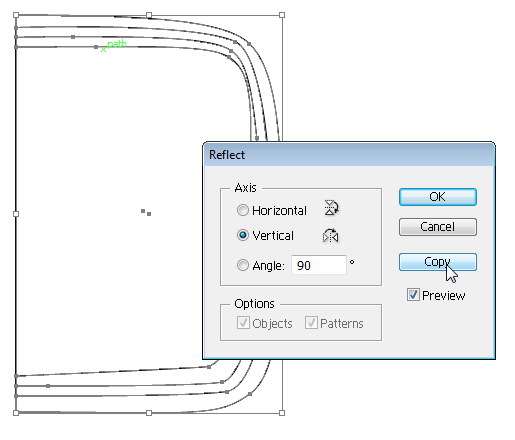

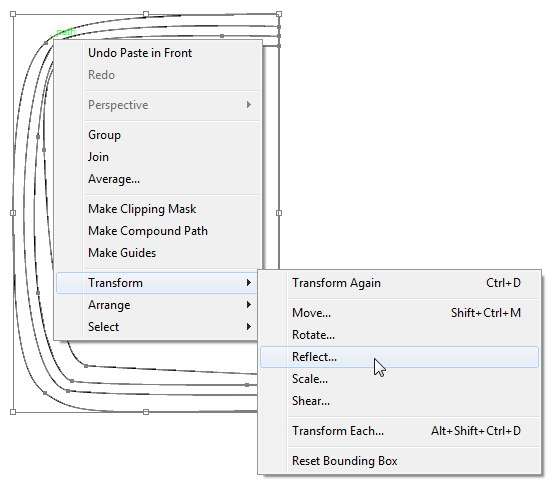

在AI里选择我们所有的形状，然后单击>变换>反射

步骤7

选择对话框里的"复制"

然后我们就可以在右边得到相同的图形啦！

步骤8

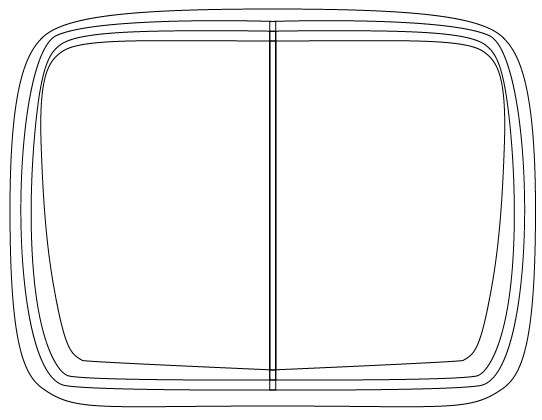

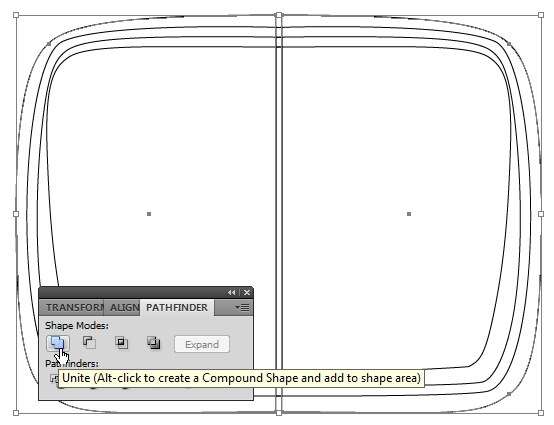

用路径查找器里的"联集"将两个图形合并哟~

然后适当的调整下锚点~

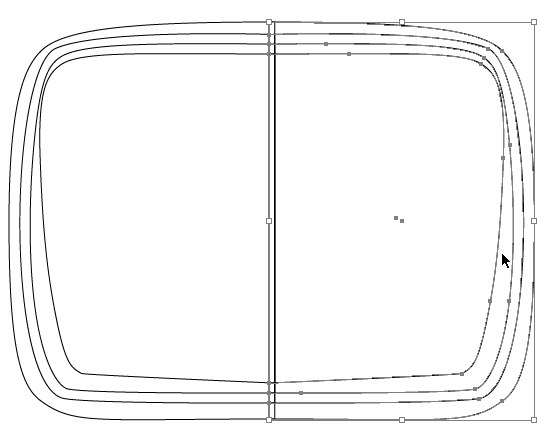

步骤9

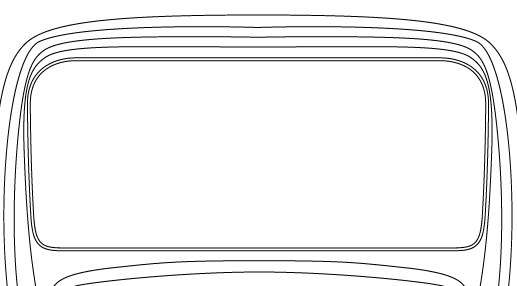

再重复下其他的形状，直到我们的形状更加完美~

_ueditor_page_break_tag_

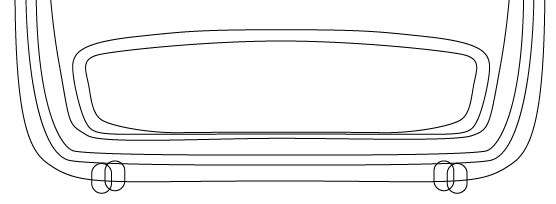

步骤10

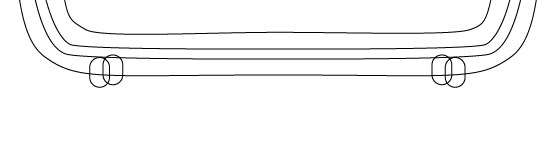

画四个圆角矩形的形状，这就是我们收音机的四个支脚啦~

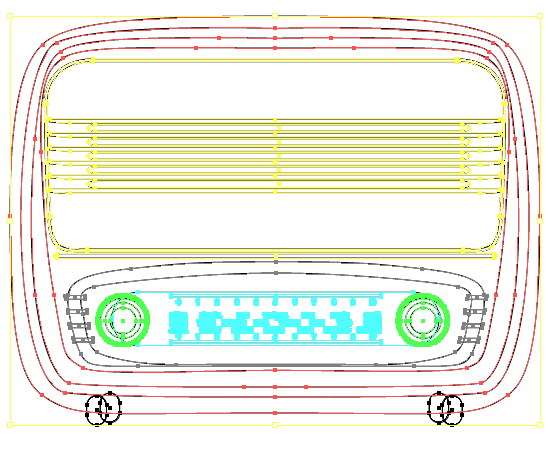

步骤11

再来画下面的图形~可用圆角矩形工具画好后再进行适当的调整~

步骤12

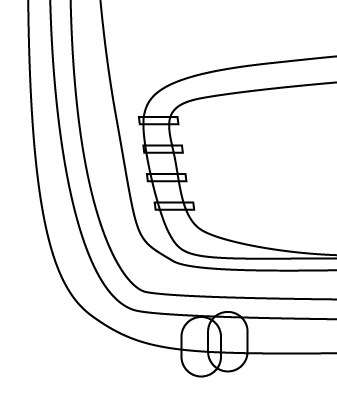

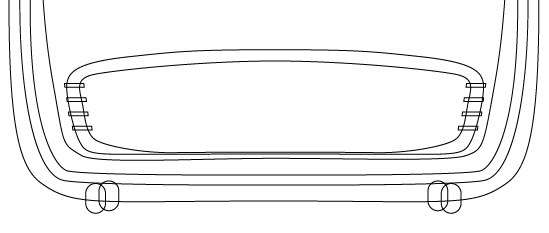

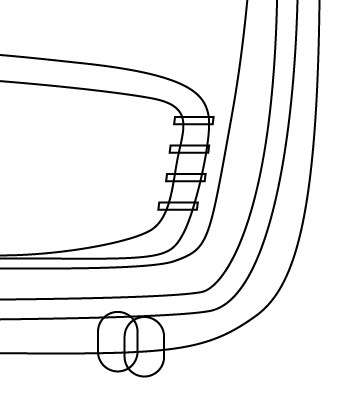

在形状的右边增加些小的矩形

步骤13

左边也添加一些

效果就是下面这样子的啦~=W=

步骤14

再在中间画一个圆角矩形和两个细长的矩形~

步骤15

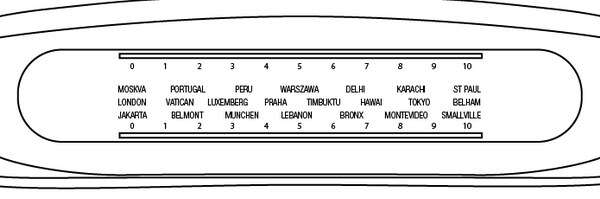

在矩形中间添加一些文字，在上下添加数字，从0-10~

步骤16

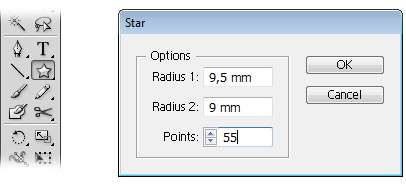

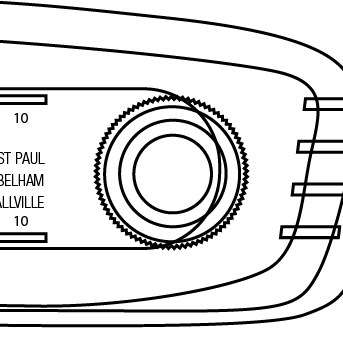

现在我们使用星型工具，添加如下图所示的参数~

然后我们的齿轮就出来啦~

步骤17

在齿轮里添加一些小的圆形~所有的图形就组成我们收音机的按钮了~

步骤18

复制按钮，然后放置在左边~

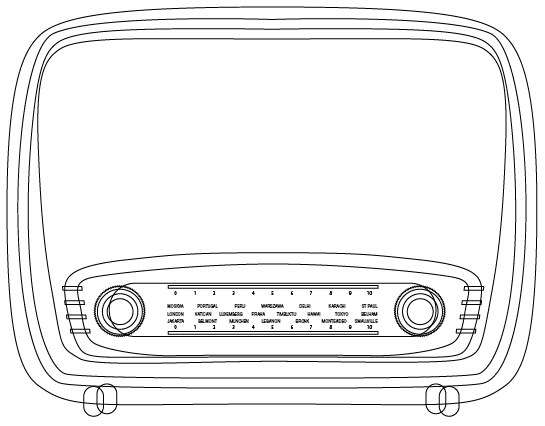

到目前为止我们收音机的大致形状快做出来了~

步骤19

再在顶部画两个圆角矩形~

步骤20

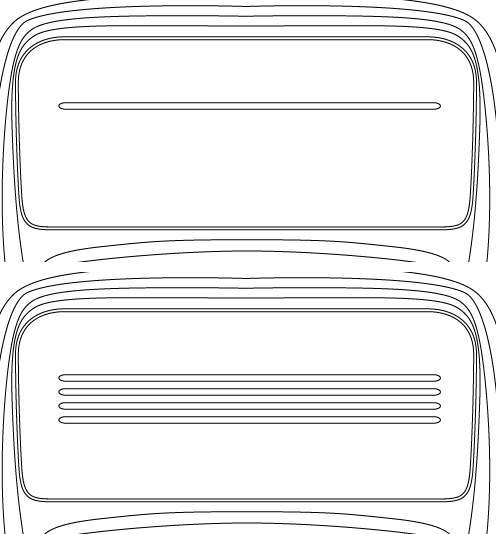

画一个细长的圆角矩形，然后ALT拖动复制一个，再Ctrl+D复制两个出来~

_ueditor_page_break_tag_

步骤21

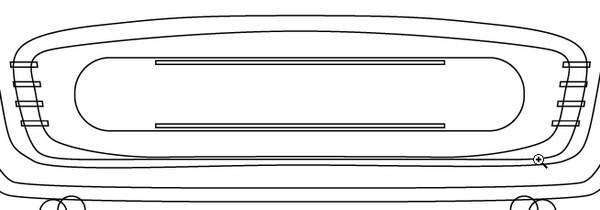

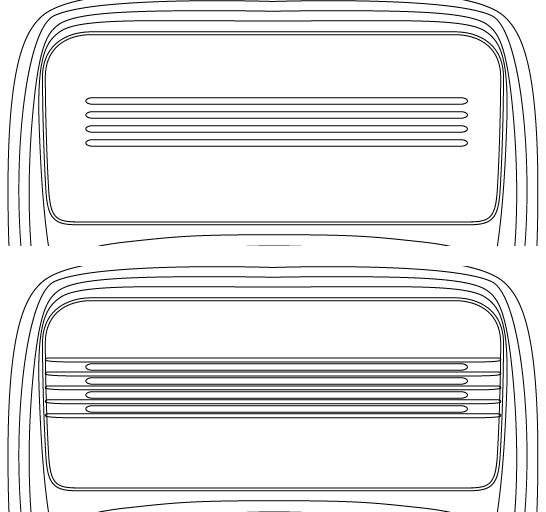

再在四个圆角矩形中间添加图形，也就是复制这四个圆角矩形，把它们拉长

步骤22

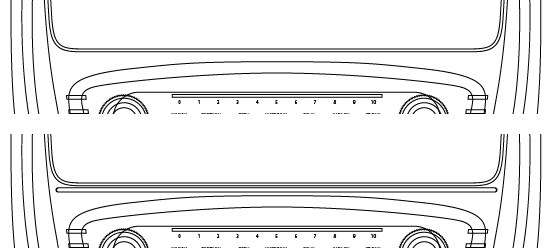

再在按钮与收音机显示框之间添加一个小的圆角矩形~如下图所示酱紫哦~

步骤23

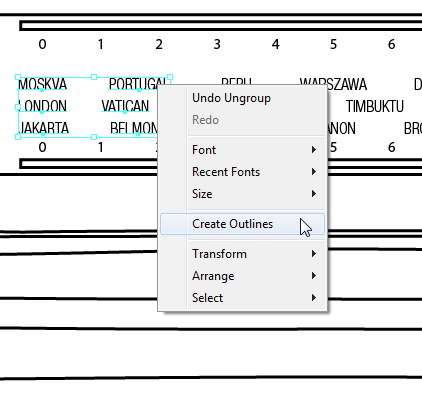

将文本转化为轮廓。选择图中所示的文字然后右键选择创建轮廓~

步骤24

将图形输出到Photoshop，在AI里选择所有的路径，然后复制 Ctrl + C到剪贴板~

步骤25

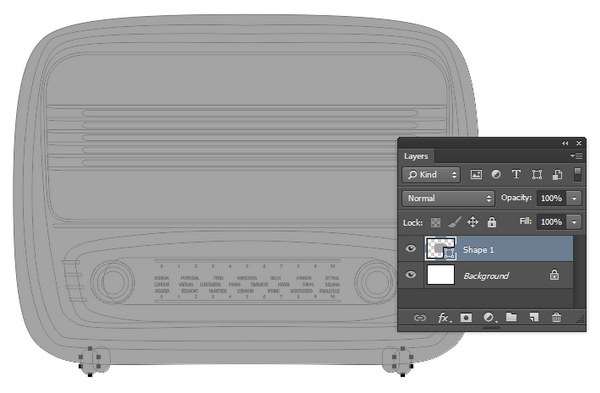

在Photoshop里处理线框图。打开photoshop，新建一个4400px*3300的图层，然后点击Ctrl + V粘贴到Photoshop的路径。 在对话框中选择形状图层，然后单击OK。

步骤26

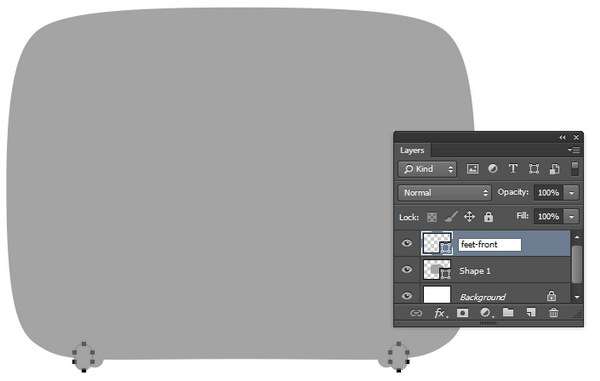

为了让我们接下来的工作更简单 ，我们要将整体图形通过选择路径把它们拆分开来，先选择四个脚，然后Ctrl + Shift + J将它们移动至新的图层。如图2所示。其他的也一样拆分出来~

步骤27

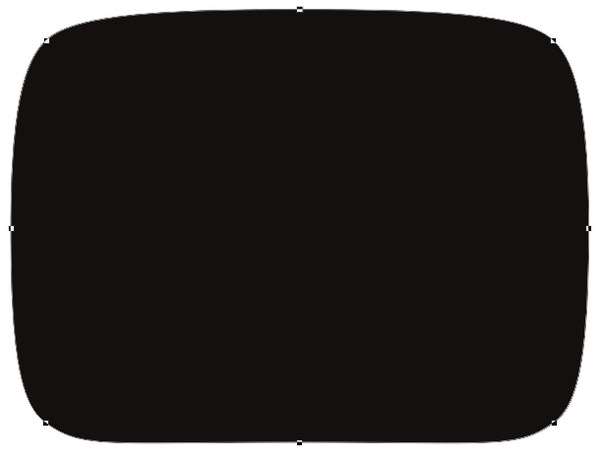

主体形状。现在我们来开始画主体的形状哦，设置颜色为 #14100f。

步骤 28

添加渐变叠加，参数设置：正常，透明度8%，线性，角度90°。

效果就是酱紫滴=W=

步骤28

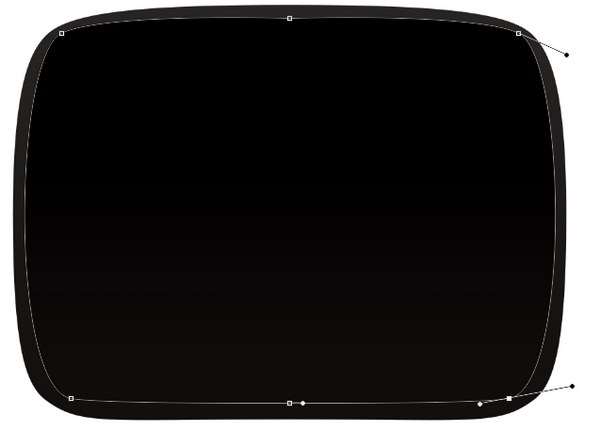

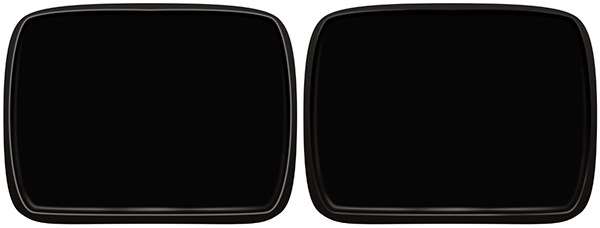

再将下面的形状的颜色设置为黑色哦~是#000000

步骤29

再在更小的形状圆角矩形里添加浅一些的黑色#060606~

步骤30

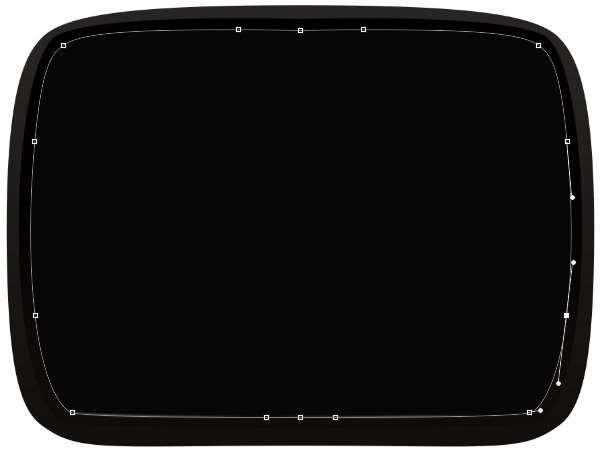

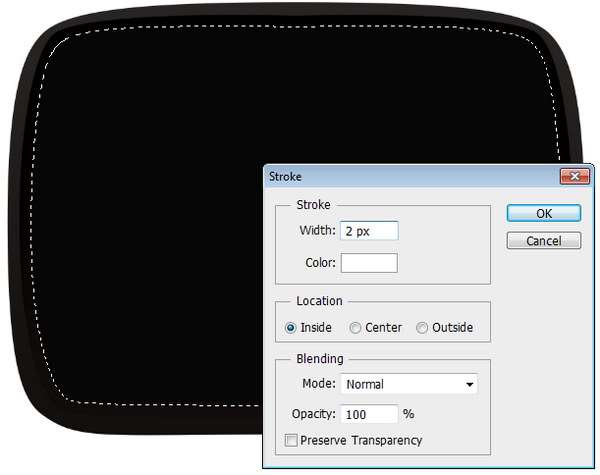

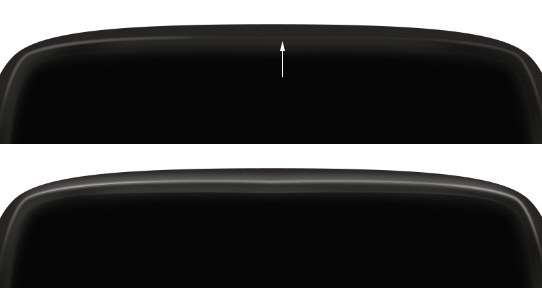

调出选区，然后添加新的图层，再描边~大概2px，白色的！

_ueditor_page_break_tag_

步骤31

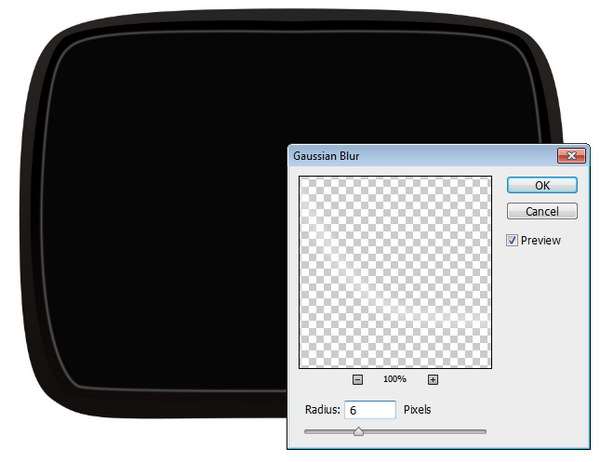

将刚刚描边的线条模糊下，滤镜>模糊>高斯模糊~6px

步骤32

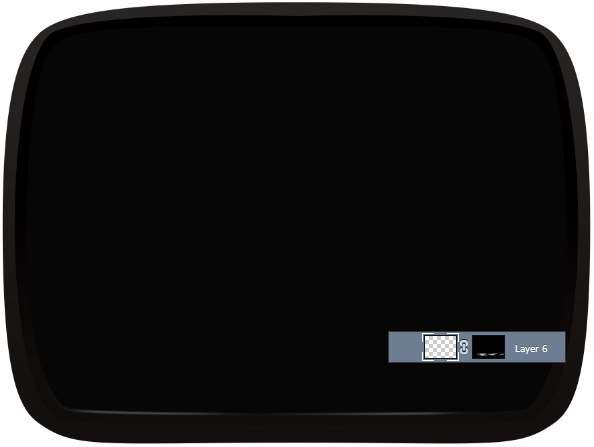

给线条添加蒙版，然后用将笔刷的硬度降低0%，用黑色笔刷擦拭~

步骤33

然后和上面的步骤一样，添加更多更宽的线条或者将高斯模糊的数值调大些~

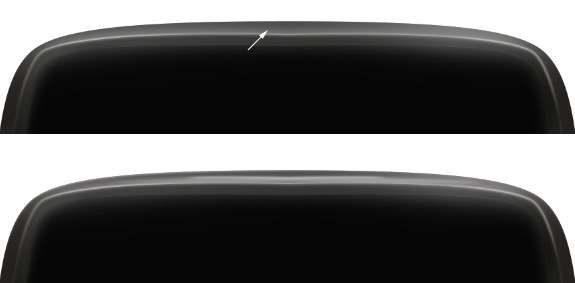

步骤34

再用相同的方法添加第二个高光线条哦~

步骤35

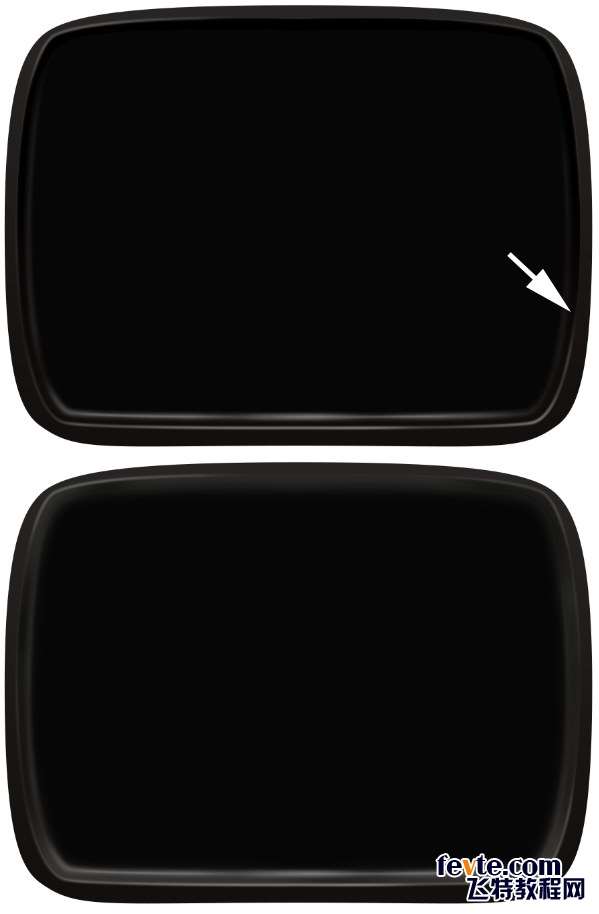

添加新的图层然后在收音机的右下角画更多的高光~用大且硬度低的笔刷画！再适当调整下透明度就可以啦~

步骤 36

再在收音机下方添加高光~

步骤37

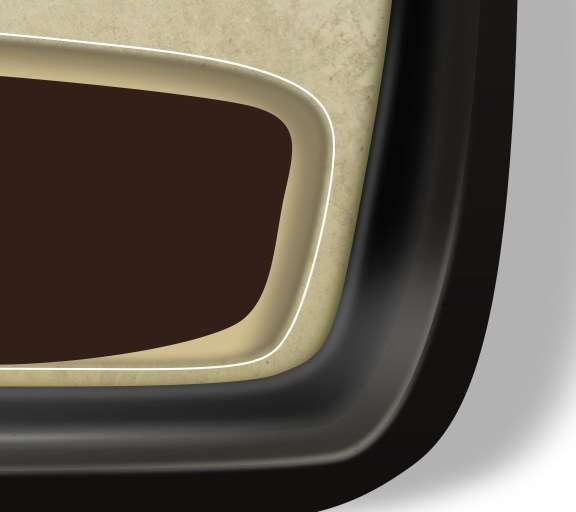

继续在其他地方添加更多的高光~

步骤38

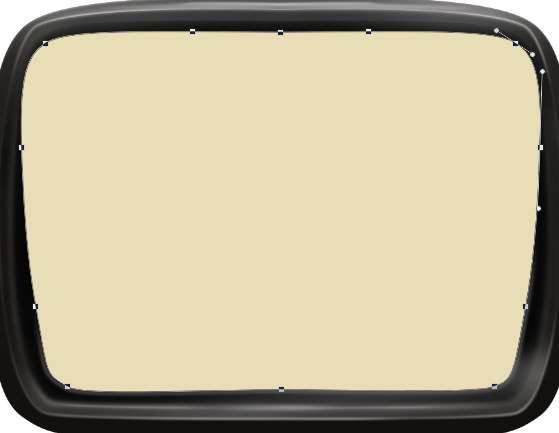

收音机的正面。给最后一个路径添加颜色#e7deb7~

步骤39

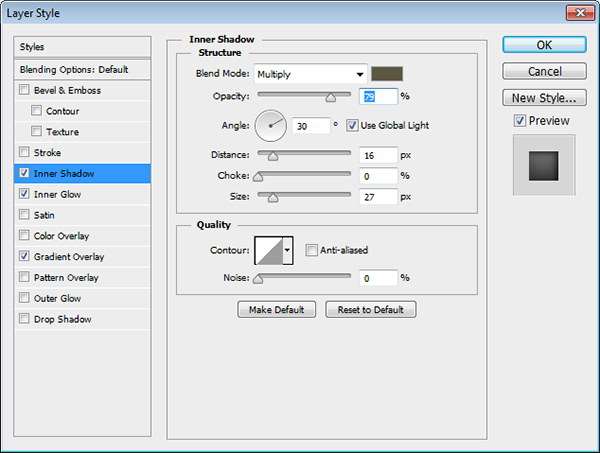

打开图层样式，内阴影-正片叠底，透明度79%，角度30°，距离16px，大小27px

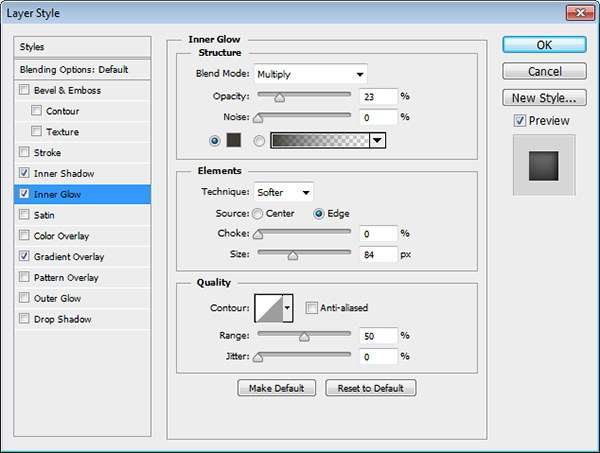

内发光-正片叠底-透明度23%，边缘，大小84

_ueditor_page_break_tag_

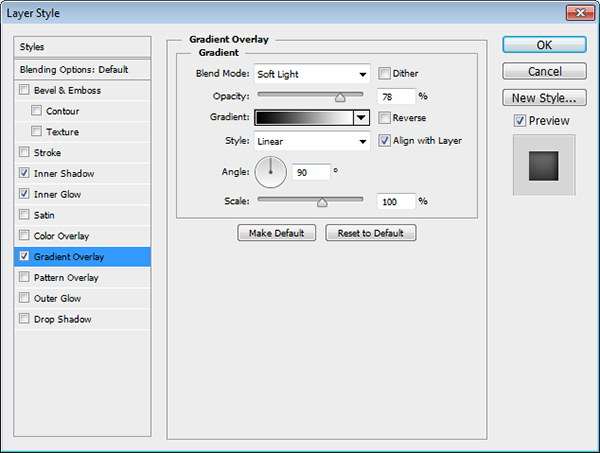

渐变叠加-柔光-透明度78%，线性，角度90°~

最后的效果就是这样的~LOL

步骤40

添加纹理

步骤41

选择收音机的主体，调出选区，然后添加蒙版~或者可以设置为剪贴蒙版哦~

步骤42

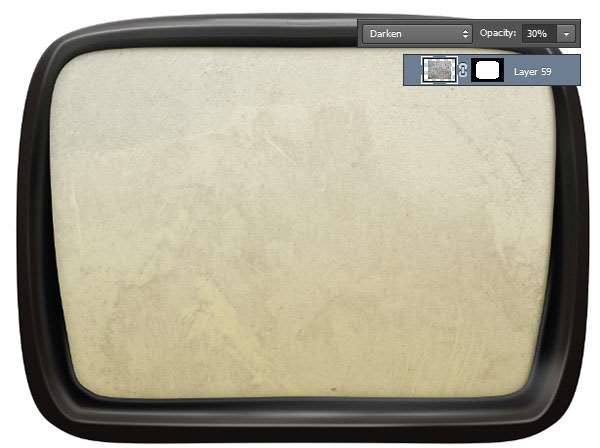

改变模式为变暗然后降低透明度为30%~

步骤43

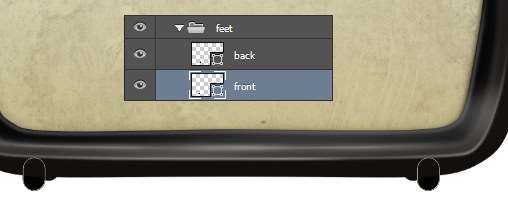

给收音机的支脚改变颜色#130f0e

步骤44

用0%硬度的软笔刷画出收音机的阴影~

步骤45

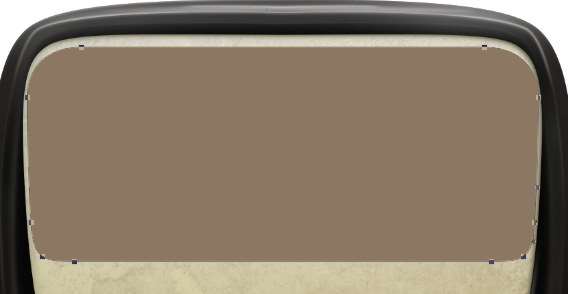

放音框。将放音框改变颜色#8c7762哦~

步骤46

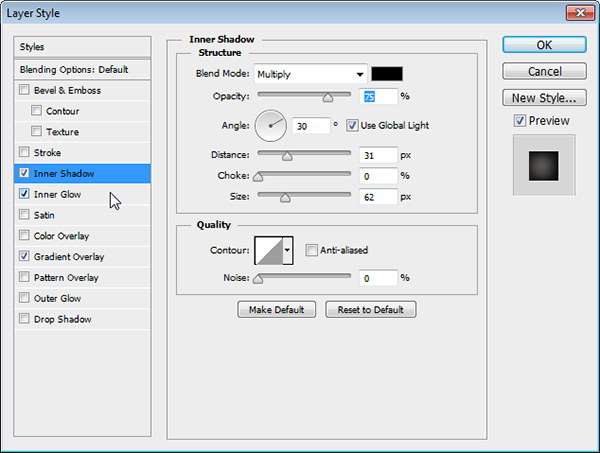

图层样式-内阴影-正片叠底-透明度75%，距离31px，大小62px~使用全局光哦~无消除锯齿~

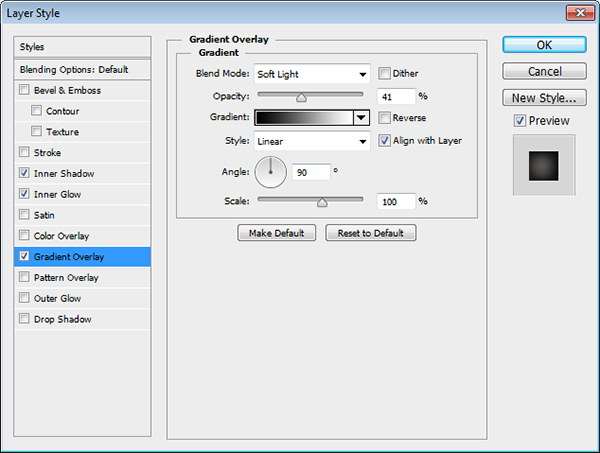

渐变叠加-柔光-透明度41%，线性~

步骤47

这里的最后的结果是添加了一些斜面浮雕的效果的 ~你也可以试试自己添加些斜面浮雕哦~

步骤48

这里我们来添加布料纹理，并放置在最上方~

步骤49

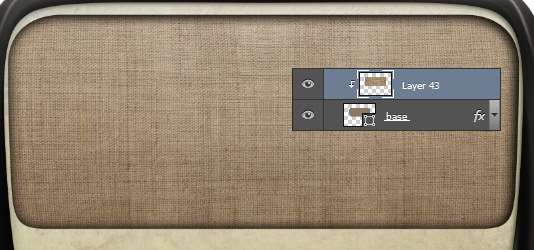

在主体上把布料纹理设置成剪贴蒙版~

步骤50

现在我们来添加一个新的图层，然后用椭圆选框工具画两个大小一样的圆~

_ueditor_page_break_tag_

步骤51

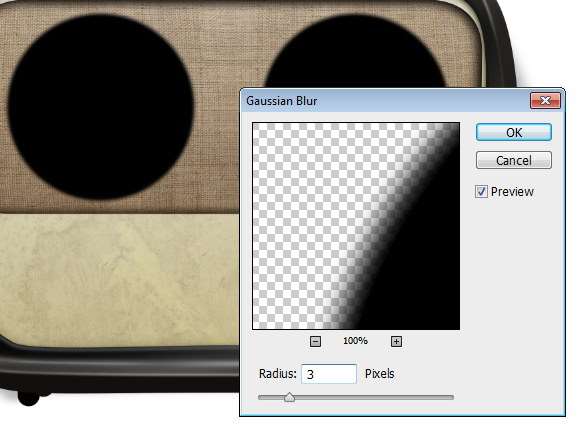

填充黑色，然后用滤镜>模糊>高斯模糊，3px左右~

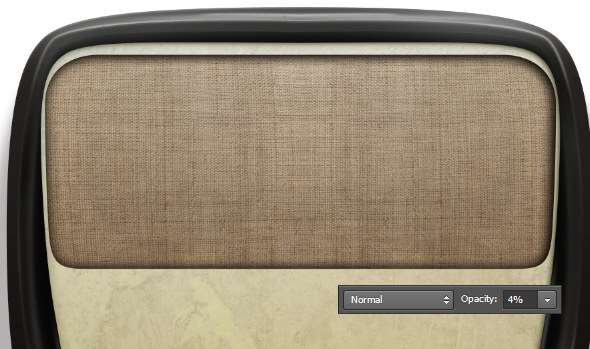

将透明度降低至4% ^O^

步骤53

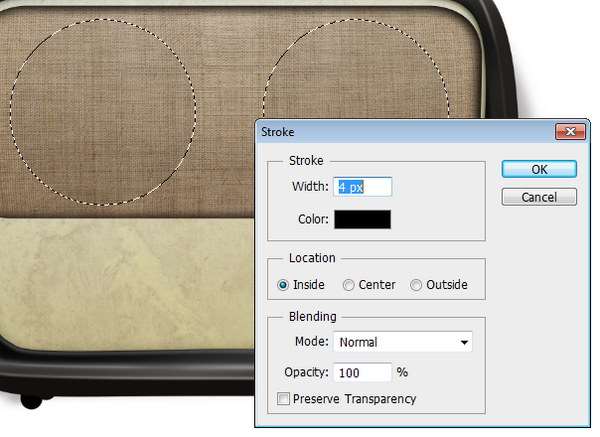

选择>重新选择，载入两个圆的选区，然后描边，宽度4px，黑色，确定~

步骤54

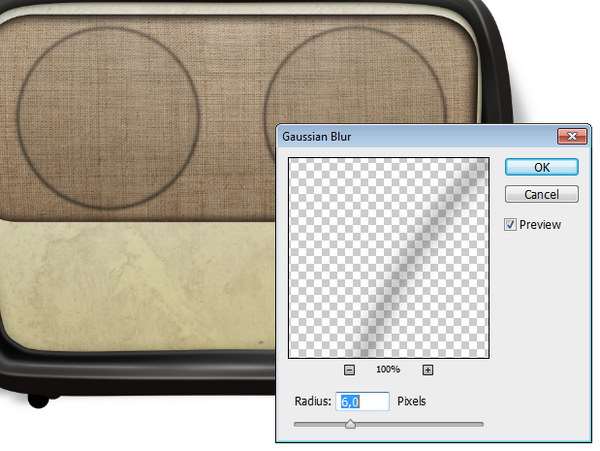

取消选区(Ctrl + D)后，我们再来一次高斯模糊，数值6px~

做好后，我们的效果就是酱紫的！

步骤55

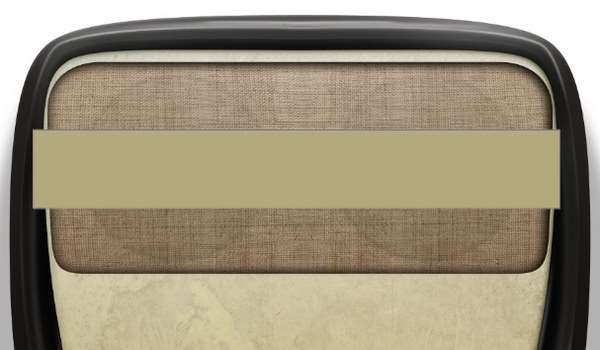

重新画一个矩形，填充色为 #b2aa7c~

步骤57

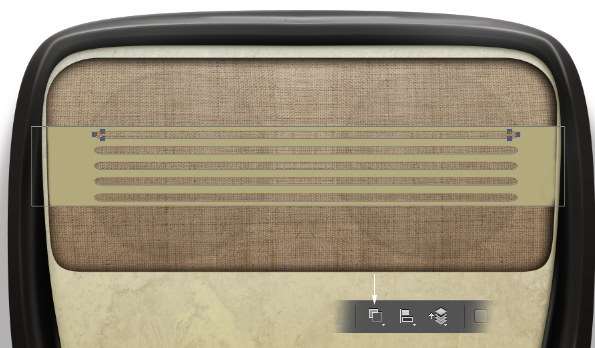

再将我们之前的路径调出来，然后相互减去（减去顶层图形）~

步骤57

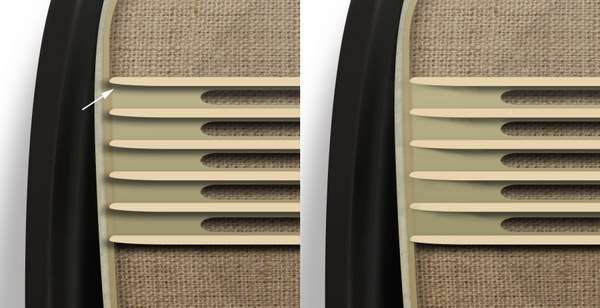

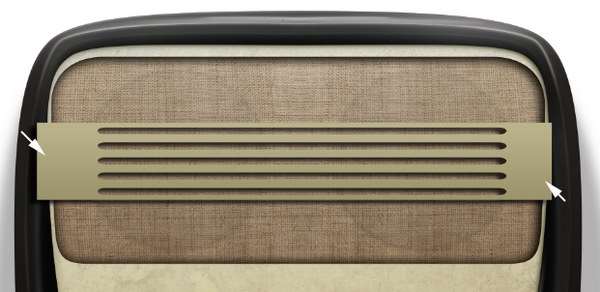

添加一个蒙版蒙版，擦拭直到融入收音机框内，然后再来打开图层样式~

步骤58

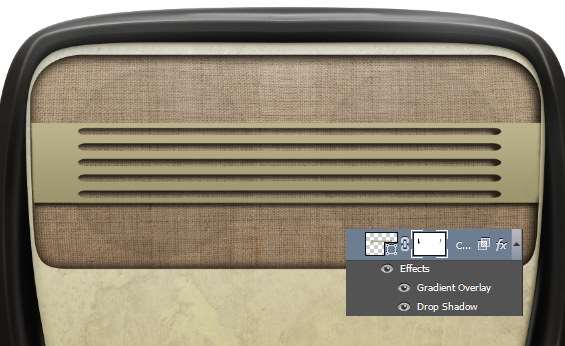

渐变叠加-正常-透明度12%，线性，角度90°~

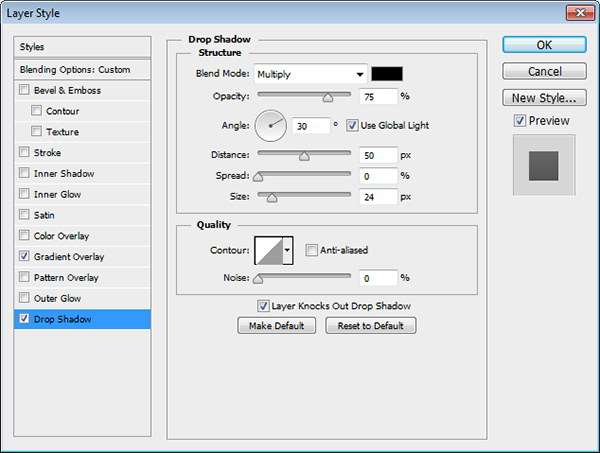

投影-正片叠底-透明度75%，角度30°，距离50px。大小24px~

步骤 59

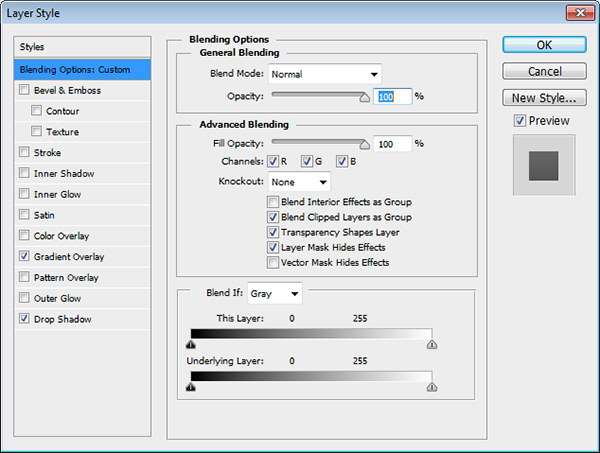

然后在混合选项里调整下~勾选图层蒙版隐藏效果~

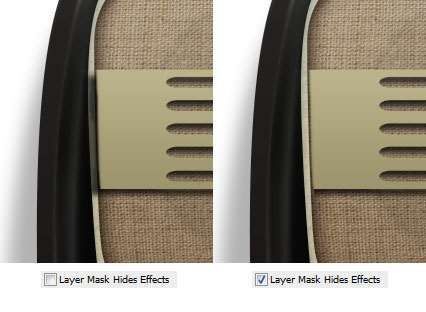

下图就是隐藏与不隐藏的区别~

步骤60

这一步我们再来添加两个圆角矩形！

步骤61

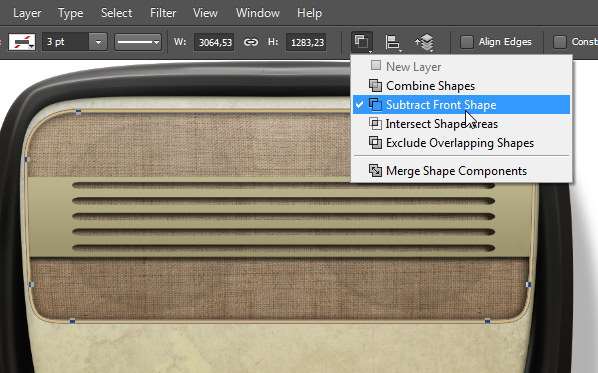

然后选择圆角矩形与刚刚做好的图层减去顶层形状~=.=

_ueditor_page_break_tag_

步骤62

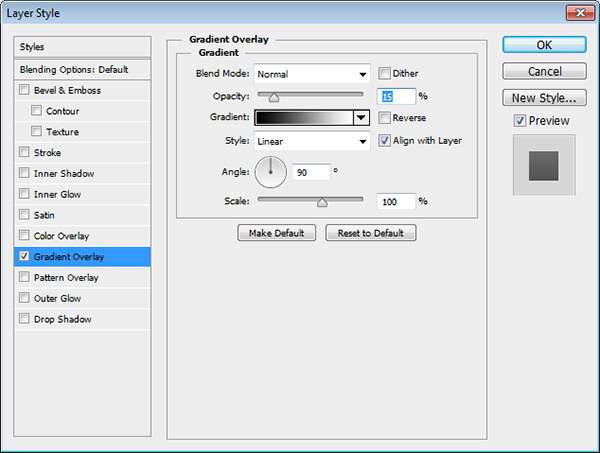

打开图层样式，渐变叠加-正常-透明度15%，线性，角度90°~

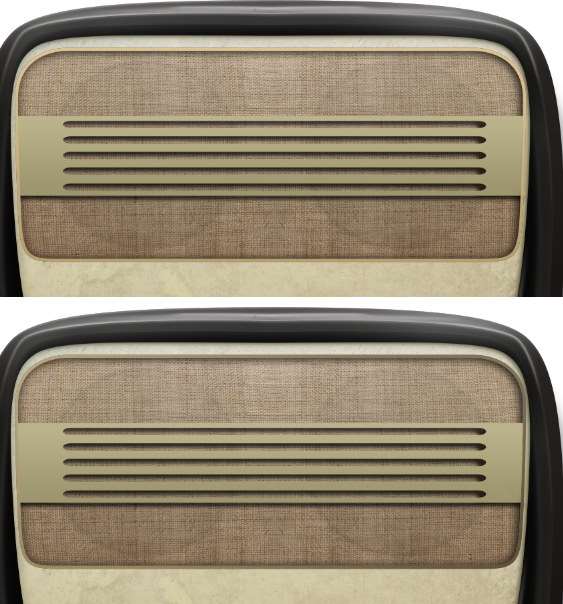

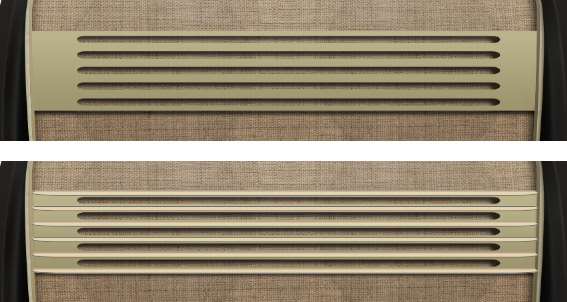

下面就是添加渐变叠加与不添加的对比~

步骤63

然后再调出在AI里做好的四个细长的圆角矩形~设置颜色为稍浅的颜色~

步骤64

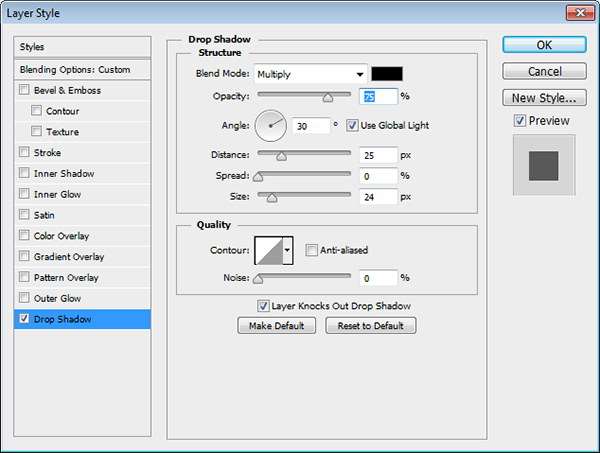

打开图层样式，投影-正片叠底-透明度75%，角度30°，距离25px，大小24px

步骤65

然后在混合选项里勾选图层蒙版隐藏~啦啦啦~

步骤66

添加蒙版，然后隐藏一些阴影与左右超出来的部分！

步骤67

现在我们要来添加新图层，在图层上绘制高光（白色）哦~

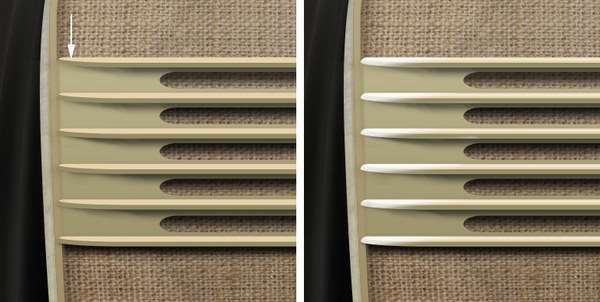

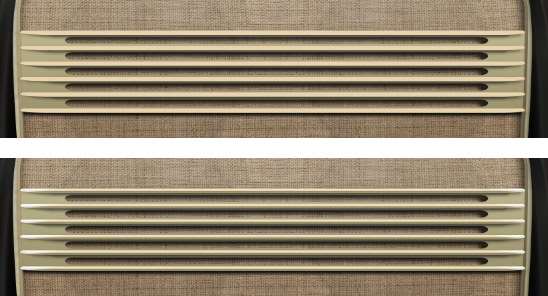

效果对比如下图所示~

步骤68

收音机调音面板。给这个形状改变颜色为 #321f18 ~

步骤69

然后使用颜色#d2bd8e填充下面的那个图像~

步骤70

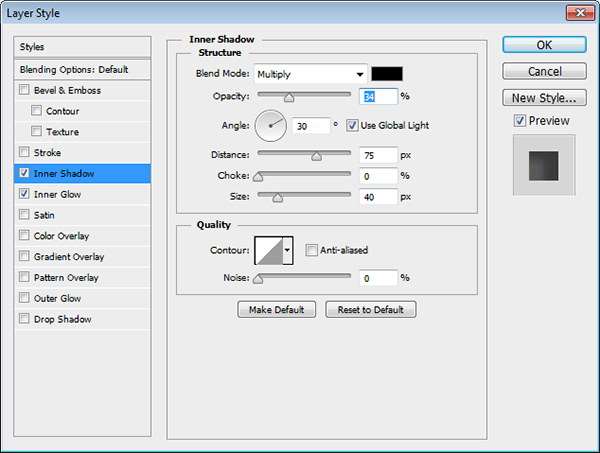

图层样式，内阴影-正片叠底-透明度34%，角度30°，全局光，距离75px，大小40px~

内发光，正常，透明度75%，柔和，边缘，大小18px~

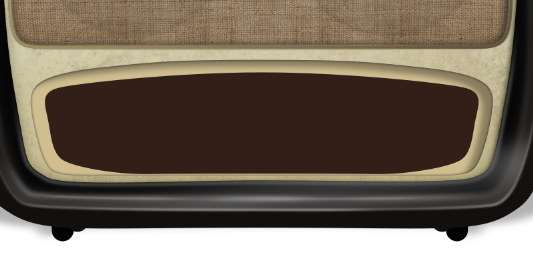

效果如下图所示哦~

_ueditor_page_break_tag_

步骤71

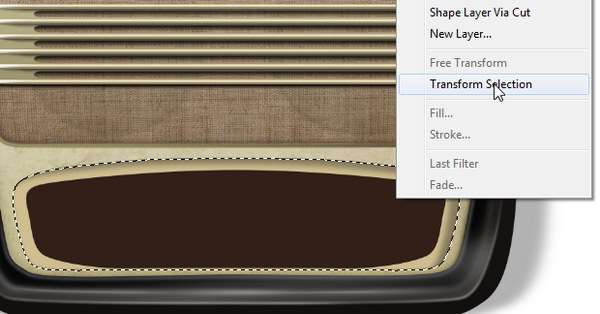

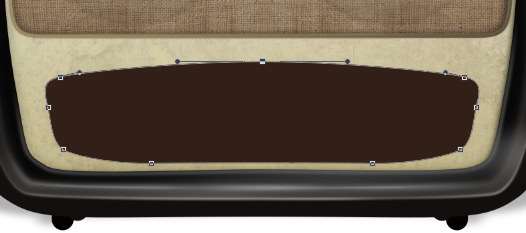

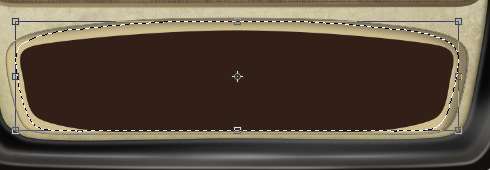

双击如图所示的图形，调出选区，然后改变形状~

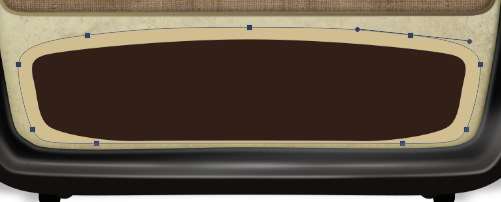

按住ALT+SHIFT然后将形状拖动变形，直到你的形状和我们图里所示这有~=W=

步骤73

给图像添加蒙版，这样不需要的地方就会被隐藏~

步骤74

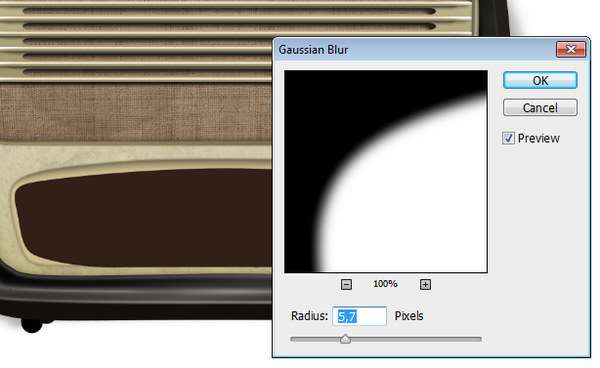

打开滤镜>模糊>高斯模糊~

边缘就会被软化~

步骤75

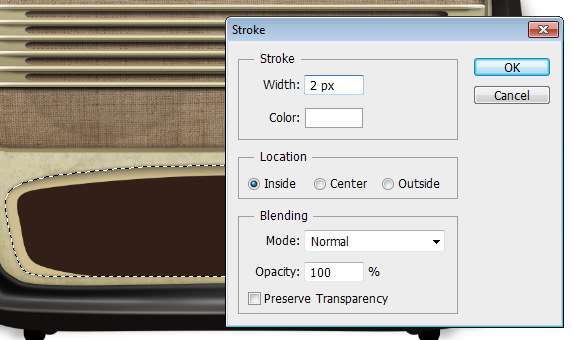

选择图层蒙版，调出选区，然后新增图层，编辑>描边，使用白色，2px~

然后我们制作好的线条就和下面的图一样了~

步骤76

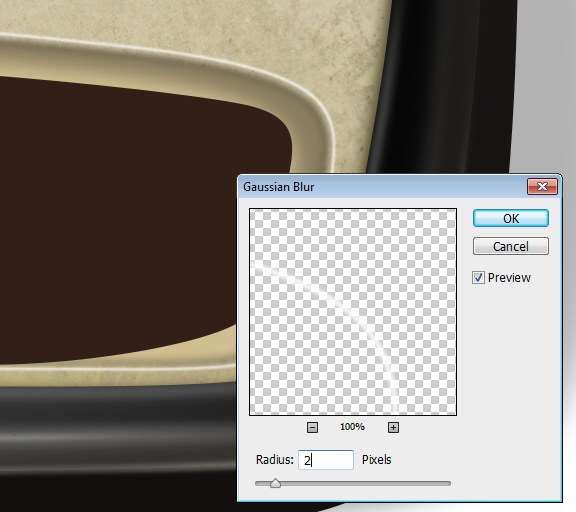

在进行一下高斯模糊2px，将线条软化下~

步骤77

添加蒙版 ，用黑色软化笔擦拭 一下下！

步骤78

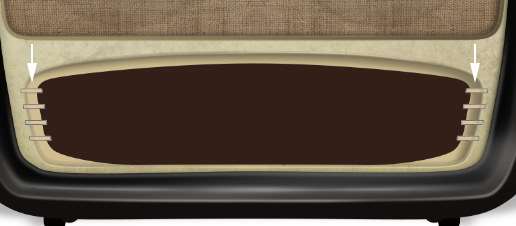

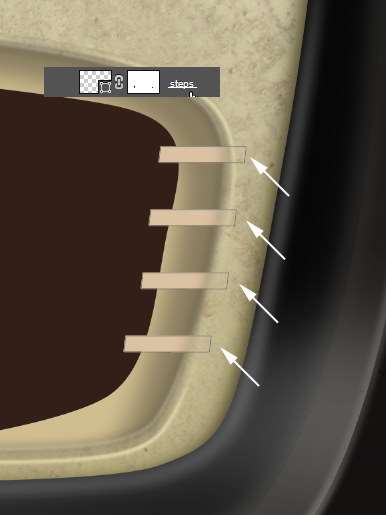

再添加左右两边小的矩形选框，使用#d2bd8e填充它们~

步骤79

添加蒙版然后擦拭一下边缘~

_ueditor_page_break_tag_

步骤80

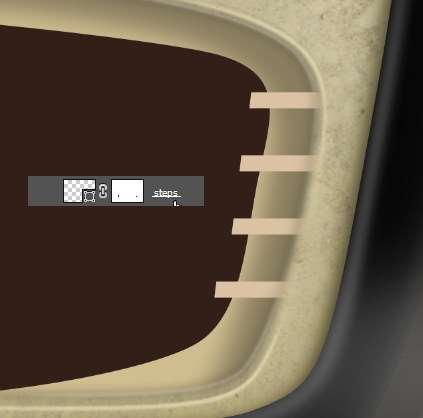

左边也一样，添加蒙版，进行擦拭~

步骤81

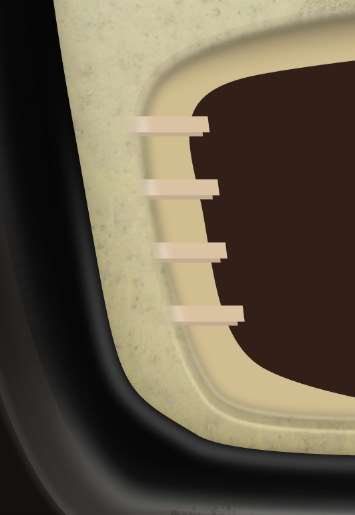

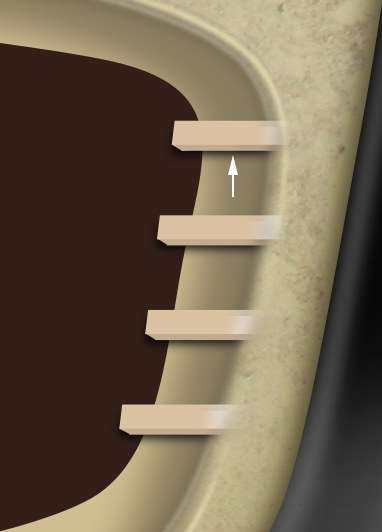

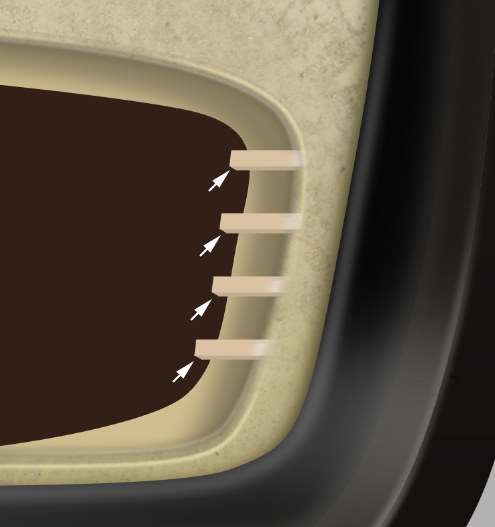

在右边复制一次矩形，然后放置在原来的矩形的下方，移动一些 ，也可以改变下颜色~相当于阴影哦~

步骤82

左边也一样~

步骤83

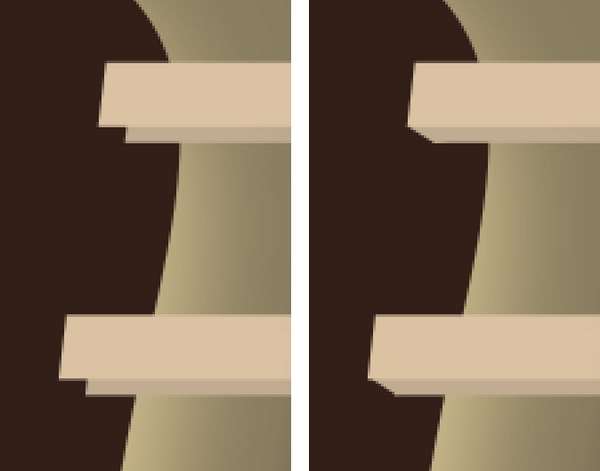

为了让图形看上去更完美，画一个小的三角形，放置在两个上下的矩形之间哦~

步骤84

添加新的图层，画一些阴影~

步骤85

现在~我们来添加圆角矩形，设置颜色为#976e30~=O=

步骤86

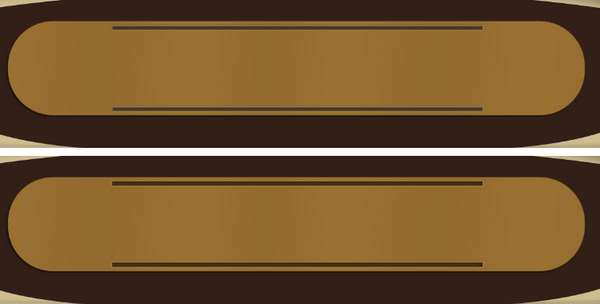

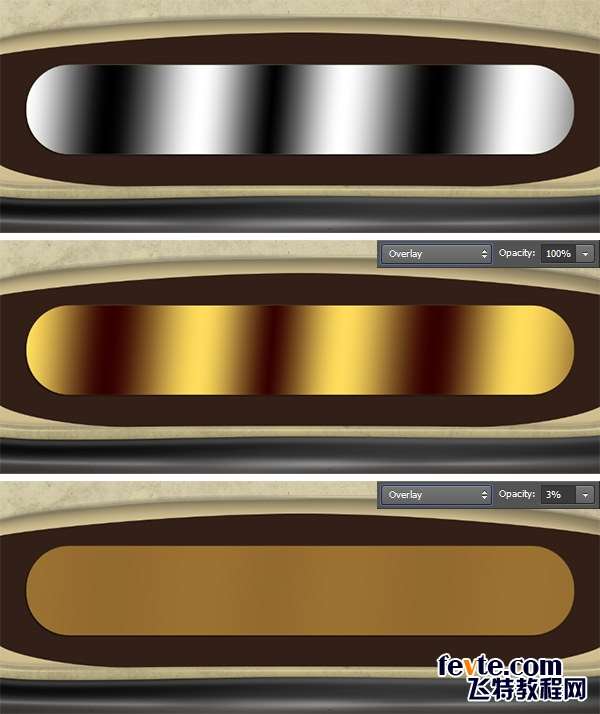

添加新的图层然后添加渐变映射~改变图层混合模式为叠加，透明度改为3%

步骤87

现在打开两个矩形，改变颜色为 #4e3315~

步骤88

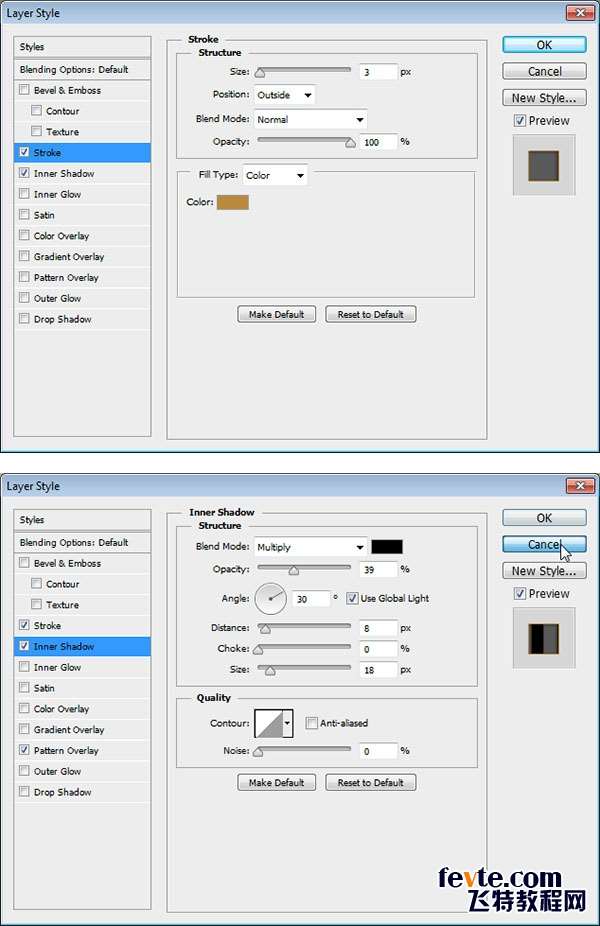

给两个矩形添加图层样式~描边-大小3px，外部，正常~内阴影-正片叠底，透明度39%，角度30°~距离8px，大小16px~

步骤89

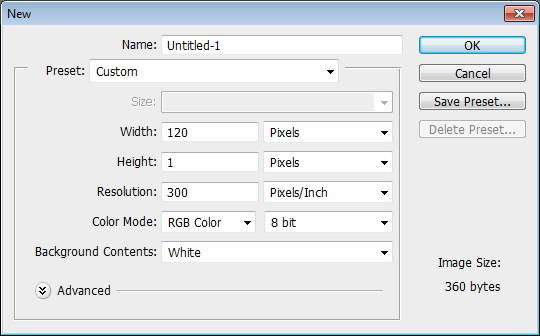

现在我们来新建文件，大小为120 × 1px哦 ~

_ueditor_page_break_tag_

步骤90

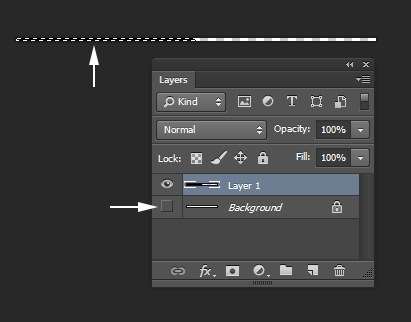

添加新的图层并隐藏背景图层~然后填充图层的一半为黑色~

步骤91

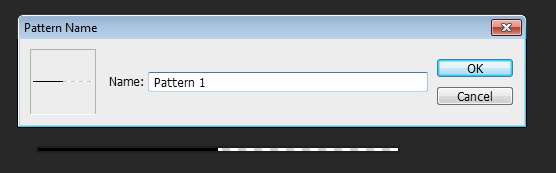

全选后，编辑>定义图案~

步骤92

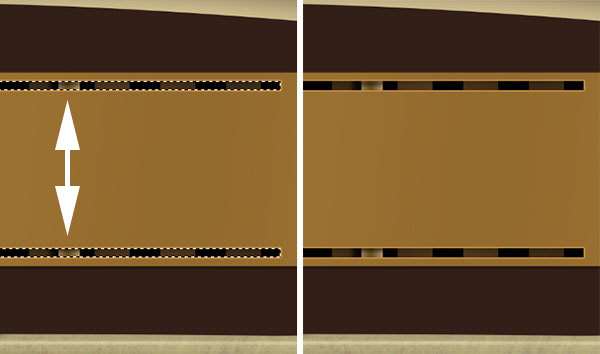

回到收音机文件~然后在两个上下的矩形里打开图层样式，选择图案叠加，选择我们刚刚做好的图案哦~

效果如图所示~

步骤93

新建图层，Ctrl+单击选择矩形，调出选区，画一个矩形内的图形~这将会变成射频指标。

步骤94

我们一定要记住放置好文字哦~

步骤95

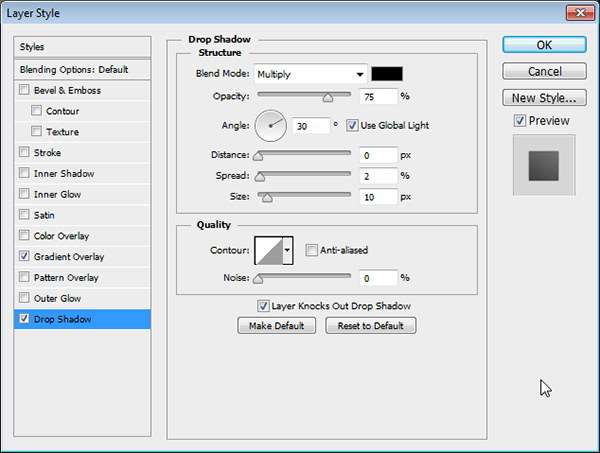

按钮。现在我们把按钮填充颜色为#af9f7b，然后打开图层样式~

渐变叠加-叠加-无仿色，线性，角度63°~范围106%

投影-正片叠底，透明度75%，角度30°，扩展2%，大小10px~

步骤96

Ctrl+单击按钮，做出选区，然后新建图层并填充黑色，把黑色的按钮图层放在金属质感按钮图层后面，接下来我们用黑色按钮图层做按钮的阴影哦~

步骤97

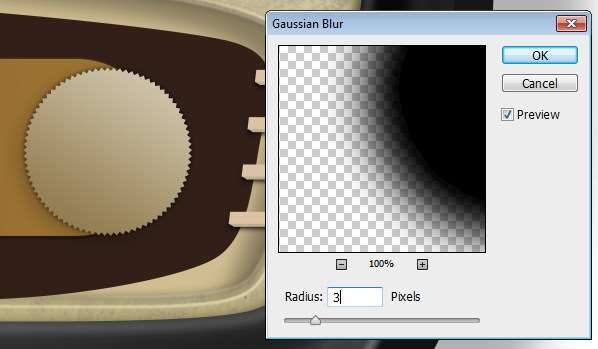

高斯模糊黑色阴影，大概3px~

步骤98

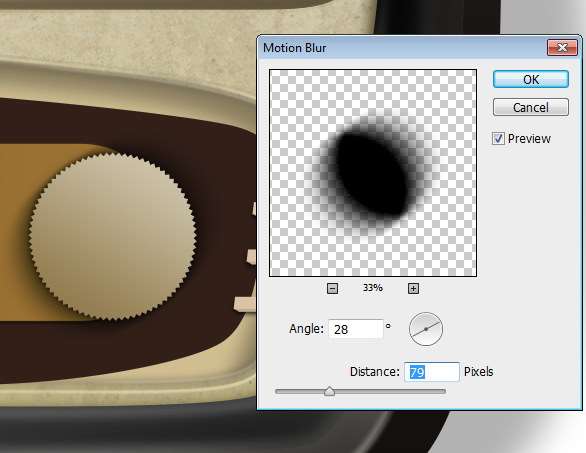

为了让阴影看上去更加的真实，我们再来复制一次阴影，然后用动感模糊把阴影扩大，大概79px~角度改变为28°~

步骤99

然后我们就用用软橡皮擦工具擦拭去一些不需要的部分~

添加一个新的图层在金属质感按钮上方，用黑色软笔刷工具画一下，画得和下面的图差不多就可以啦~

步骤101

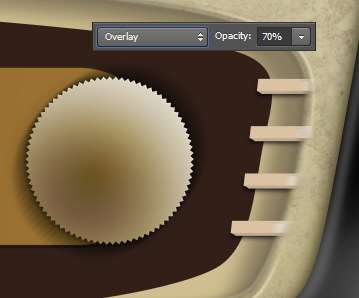

改变图层混合模式为叠加，记得要把透明度改变为70%哦~\(^o^)/~

_ueditor_page_break_tag_

步骤106

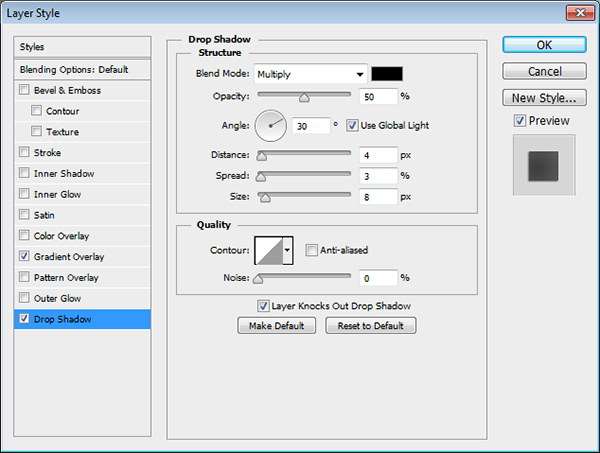

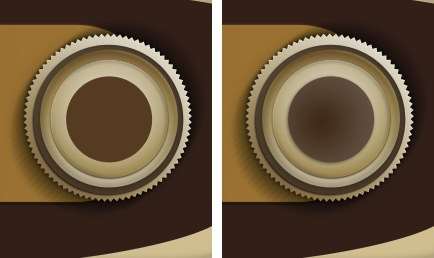

现在我们来处理最小的圆，填充颜色为#553b20，来来来，还是来打开图层样式！=W=

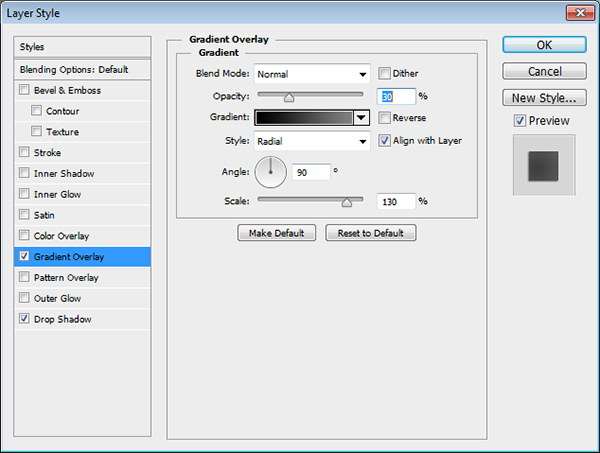

渐变叠加-正常，透明度30%，径向，角度90°，范围130%~

投影-正片叠底，透明度50%，角度30°，使用全局光，距离4px，扩展3px，大小8px啦~

步骤107

再在最顶层新建一个图层，设置为剪贴蒙版，然后改变图层混合模式为叠加，咱们还是用软黑色画笔和白色画笔画出高光与阴影~一直画到看上去很真实为止哟~︿(￣︶￣)︿

步骤108

现在我们差不多做完按钮这部分了，不过还没完~

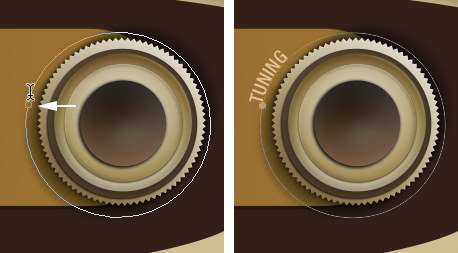

我们还要用椭圆工具画一个圆形轨道。 点击路径添加文字工具 加上一个文字logo~

步骤109

现在我们把做好的按钮复制一次 ，然后放置到左边，别忘了要旋转调整一下角度哟~哇咔咔

步骤110

收音机LOGO。这一步就来添加收音机的logo了！哈哈，快完成了！使用Airstream字体，打上文字，颜色为#caad85~

步骤111

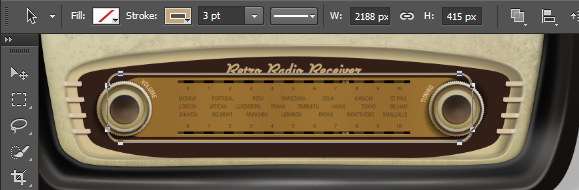

用圆角矩形工具画一个圆角矩形，然后放置在按钮后面，描边颜色与文字的颜色一样！描边设置为3pt~

步骤112

为了使文字能够显现在线条上，在线条图层上添加一个蒙版然后用黑色硬笔刷擦拭线条~咱们一定要擦拭地让文字和线条看上去是一体的~

步骤113

制作背景和阴影。这里我们要打开皮革纹理素材，然后放置在收音机和阴影的后面~

步骤114

现在我们来给背景添加一些纹理，让整体看上去更好看些~

步骤115

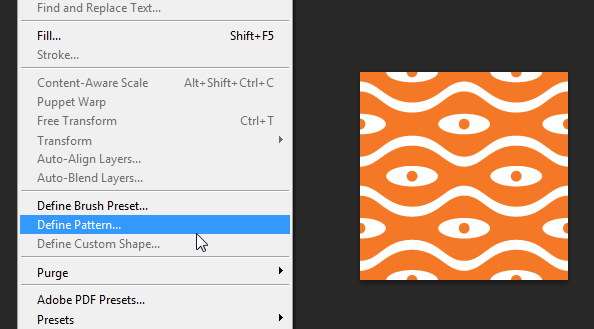

把图案文件打开，然后编辑>定为图案就可以啦~

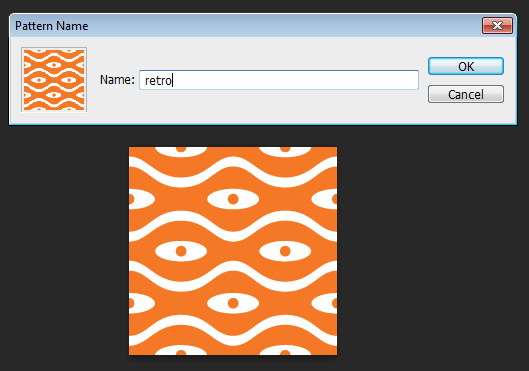

步骤116

这里我们还是要给图案取个名字，木有名字，以后是不好找到它滴~

步骤117

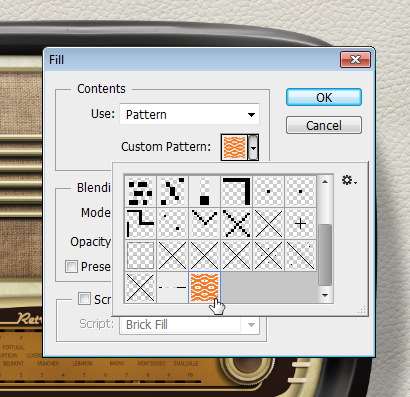

这里我们新建一个图层，然后填充图案纹理~

填充后的效果就是这样的~

步骤118

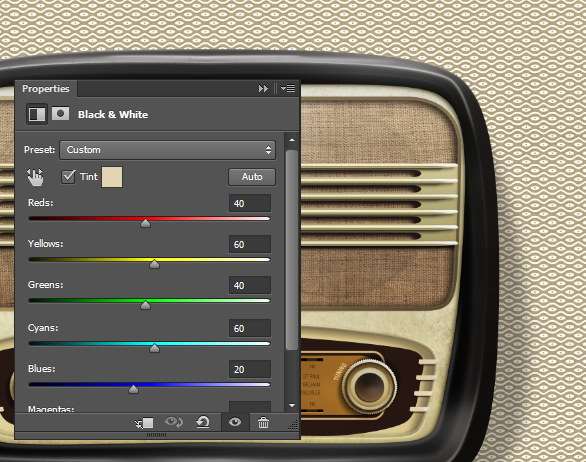

现在咱们在纹理图层上方新建黑白渐变来调整图层！参数值如下图所示哦~

步骤119

在收音机下方新建一个图层，然后添加黑白渐变！

步骤120

然后改变渐变图层的混合模式为正片叠底~

步骤 121

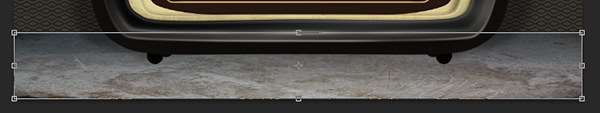

添加混泥土地板素材~

在后边再添加一张混泥土纹理素材

步骤123

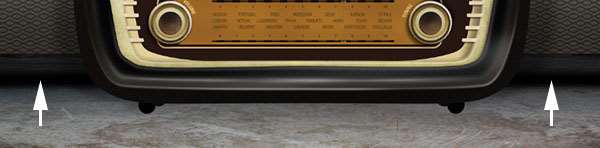

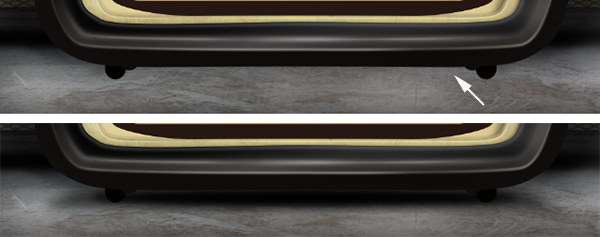

然后用黑色软笔刷在箭头所示的地方画一些黑色，让墙和地板更好的结合在一起?(^?^*)

步骤124

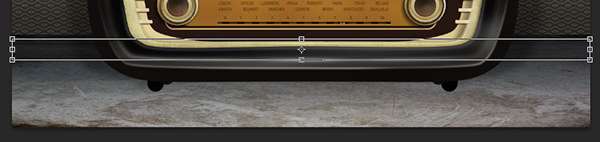

现在我们再来新建一个图层，用黑色软笔刷画一下收音机的阴影~

步骤125

现在我们再来一个新图层，然后填充灰白色径向渐变~

步骤127

改变灰白径向渐变的图层混合模式为正片叠底，并且一定一定要把透明度降低！！！大概是10%哟~哈哈

步骤127

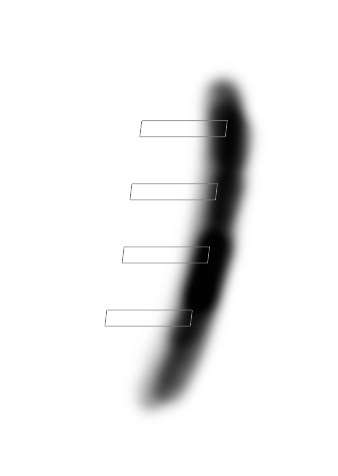

我们为了让高光、阴影是非常现实的。 我们可以来添加不规则阴影。 首先得新建一个图层，然后使用画笔工具画几个黑色线条。

步骤128

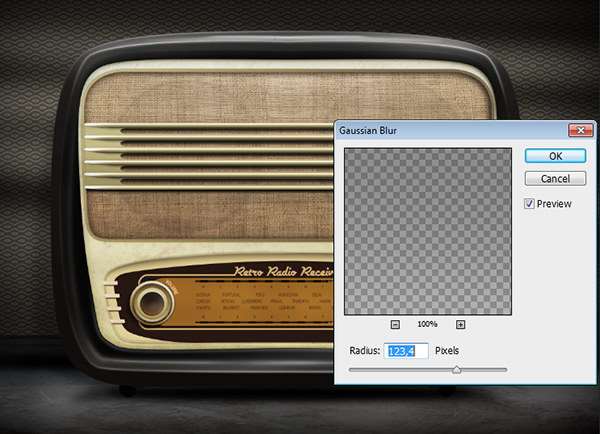

将线条进行高斯模糊，半径大概为1234~

步骤129

适当的降低一下黑色线条阴影的透明度就可以啦~<(￣ˇ￣)/

步骤130

高光。为了让收音机更加真实，现在我们来绘制一些白色的高光，并用高斯模糊这些高光一下~

这里也要添加高光哦！

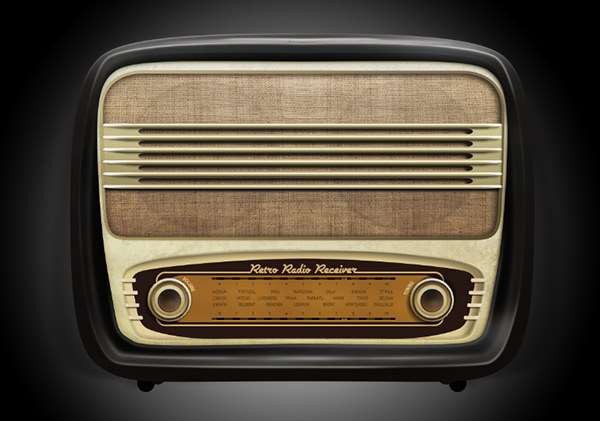

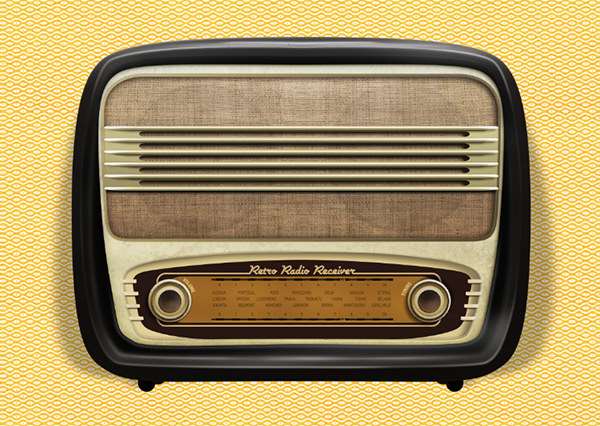

搞定，最终效果图：
