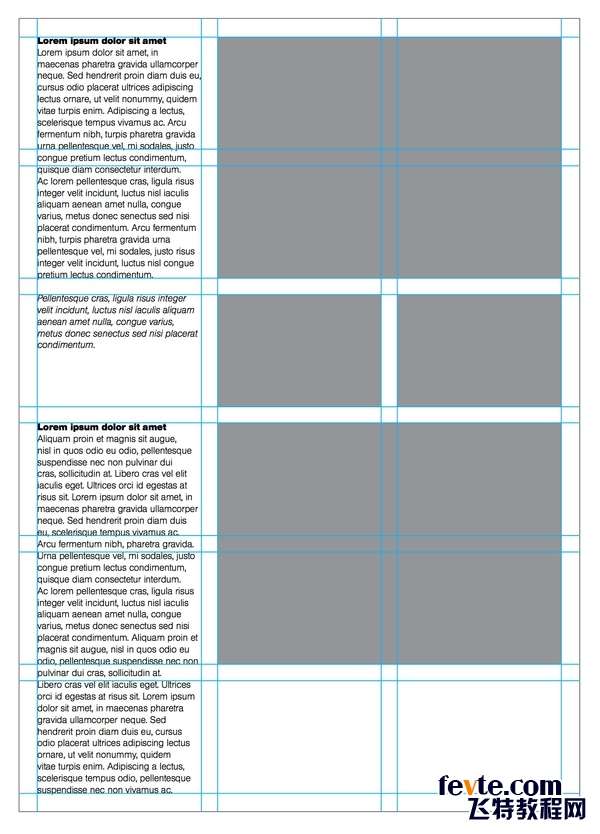

网格，或是说栅格系统，是做版式设计、平面设计、Web 设计的重要工具。在 1960 年代，瑞士的现代主义平面设计海报、宣传单中，就大量使用了网格来组织信息元素。进入信息时代后，随着 Web 的兴起，由于网页设计与平面设计、版式设计有很强的相似性，网格也被大量应用在了 Web 中。网格的好处，就是在于给予一种规约，令排版者可以较为方便的组织标题、列表、段落、图片等元素，保持版面元素之间的一致性，协调正负空间。一句话概括应用网格的好处：「随心所欲，不逾矩」

（图片摘自现代主义设计师 Massimo Vignelli 的 The Vignelli Canon 电子书）

不过，虽然用网格组织、排版信息相当方便，通常创建网格本身却是一件十分令人头痛的事情。通常的做法是：

• 吭哧吭哧地在纸上算，计算网格的大小、间距什么的，算到天昏地暗；
• 然后吭哧吭哧地拉参考线……

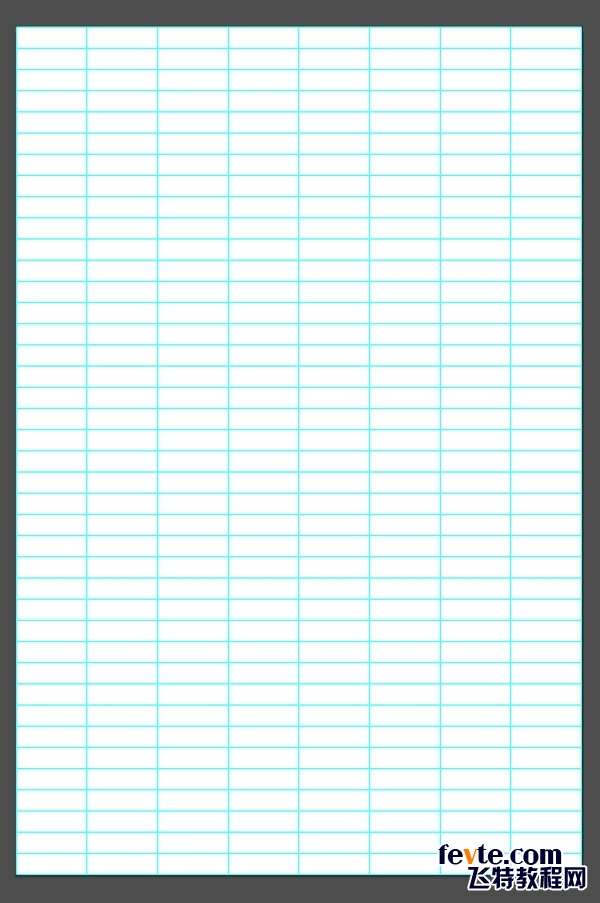

很容易看出，这是一个特别苦的过程，特别是对于我这样数学学渣而言。所幸，AI 提供了一个工具，把设计师从吭哧吭哧的计算和吭哧吭哧的拉参考线解放了出来。今天的内容很少，就是要讲这个工具的使用。这个工具用起来特别简单，这次还是像前几次那样，通过一个具体的案例来说明：给一个 A4 纸打上类似这样的网格：

首先，依然是新建文件。不过这次要新建一个 A4 大小的文档（210mm x 297mm）。

然后，在这个文档的画板上画一个大小同画板大小，覆盖整个画板的矩形，并去掉这个矩形的填充和描边。

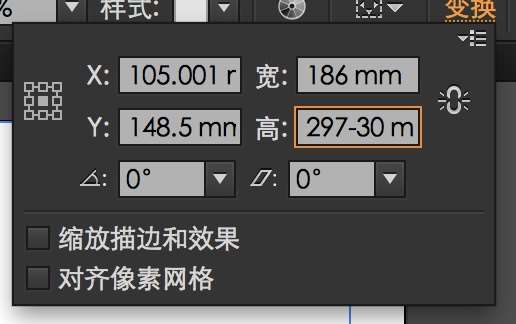

接下来，确定页边距。假设我们这个文档的的横竖页边距分别是 12mm，15mm 的话，选中矩形，在「变换」面板中选参考点为图形中心，宽与高那两个文本框分别输入这样的表达式：210 – 24mm, 297 – 30mm，即「长度 – 页边距 x 2」。AI 是可以支持类似这样较为简单的算数表达式的，类似这样：

做好后画板应该类似这样：

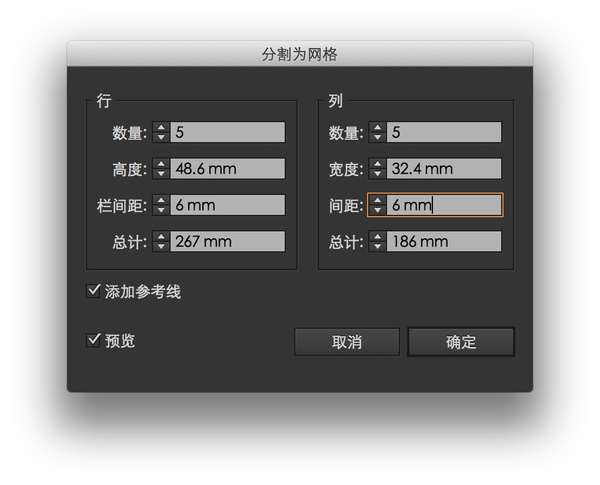

然后，执行菜单命令：「对象」-?「路径」-?「分割为网格」，在弹出的对话框中做如下设置：

点击「确定」，几乎就搞定了！如图：

或者再进一步，取消整个网格的编组，然后全选，按上节课的办法建立参考线：

Done. 我们除了计算页边距之外，没有进行其他任何的计算，并且也没有拉参考线。页面的栅格系统就这样轻松地建立好了。

另外，还有一种办法来创建网格，就是利用 AI 的矢量效果中的变换效果，比较适合用来创建事先已经确定了单元格长、宽的网格，不过不能做出上面那样的「版式网格」。再举个例子来看一下：给一个 960×640 的文档打上单元格大小为 80×24 的网格。

首先，当然依旧是新建一个 960×640 大小的文档，关掉像素对齐。然后，用直线工具，在画板的顶端画一条直线，如图：

（为方便查看，我把直线的宽度设定成了 2px，FF0000 红色。实际使用中，不必设置线条颜色和宽度，并且，没有特殊原因的话，应避免使用 FF0000 红色）

然后，选中这条直线，加上一个「变换」效果，弹出的对话框中做如下设置：

在这个对话框里，「垂直」一项即为我们希望的网格单元格高度，「副本」一项是网格单元格的数量。如果要是懒得手工算的话，可以勾选「预览」选项，用鼠标滚轮或触控板调整「副本」一栏的大小。

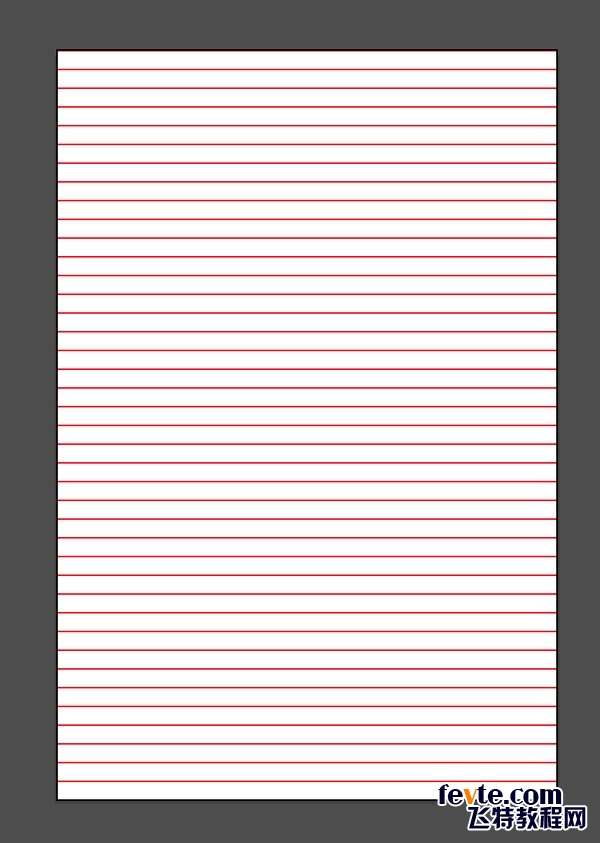

点击「确定」后，画板应该是类似这样：

然后，选中直线，执行命令「扩展外观」两次，将「变换」效果应用：

接着，取消这个对象的编组，全选取消编组后的所有直线，最后再执行命令「建立参考线」就可以了（具体方法可查看上篇教程：使用 Adobe Illustrator 做 UI 设计——灵活使用参考线 ）：

竖线同理，画直线，使用「变换」效果复制，使用「扩展外观」命令应用效果，取消编组两次，建立参考线：

Done.

为什么没有说 AI 内置的网格效果（即使用快捷键 [ Cmd ] + [ ' ] 开启的那个）？因为那个网格是 AI 的全局设置，并不是基于文档的。如果不同的文档使用了不同规格的网格，那么每次切换文档时都在首选项里改变设置。因此，这个功能基本上是鸡肋。

完结。
