在设计软件中,图层是非常重要的,Illustrator也不例外。图层的好处在于图层间互相独立,互不干扰,当你编辑一个负责图形的时候能够快速选择编辑,在你组织文件和工作流程中给你巨大的帮助。
下面我们用一个实例来详细解释如何有效组织Illustrator的图层。
一、图层的重要性
在Illustrator中对图层正确的进行命名是非常重要一步。如果你临时要更改某一项,而你又没有对图层取一个容易识别的名字,在数不清的图层中要找到需要更改的部分注定会很麻烦。这个教程我会展示给大家如何正确的命名图层。我们将会用到:图层、钢笔、蒙版、渐变、混合、模板和一些快捷键。
这是绘制图形才开始的样子,仅仅只有2个图层。
二、文件设置
使用文件—新建文档建立一个新文档。我设置的11cm×17cm的CMYK文档。

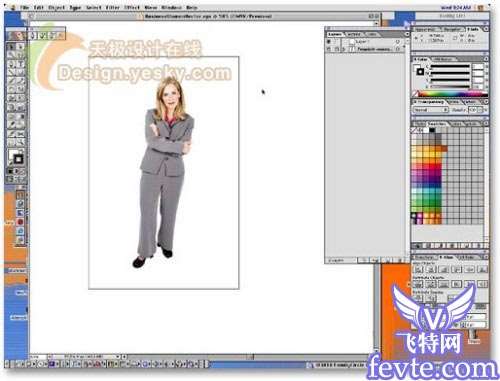

接下来,置入一张用作绘制的图形用的图片。在这里我用的是一张商业女性的图片,也可以用铅笔绘制好草稿,然后扫描到电脑中。在文件菜单下选择置入,在所有文件中定位到你需要的文件然后置入。如果你的电脑内存足够大,那你大可不必在意图片的尺寸大小。推荐用jpg格式的照片或者灰度的tiff格式铅笔稿来作为模板文件使用。
好了,下面我们双击置入图片所在的层,在弹出的对话框中选择模板。这时图片颜色变得比较淡,在该模板上面绘制图形就显得比较容易。同时,要确保该模板层处于锁定状态,这样在绘制图形的时候模板图片才不会被移动。

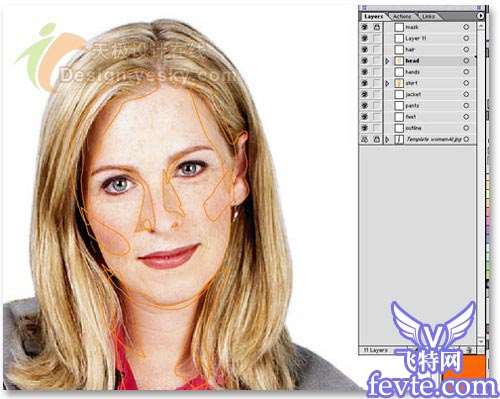

当你在绘制一个矢量插画的时候,会很容易的得到几百个路径或图形。所有现在我们要做一个非常重要的步骤——命名图层。可以将人物的主体部分层层分解打破成几个大的部分,像头、脚、腿、衬衣等等。当你要改变图形时,层层分解的图层对你的修改将起到巨大的帮助。
选择钢笔工具然后设置为无填充有边线并选择一个鲜艳的颜色,这都会在你绘制的路径的时候体现出来。此外,设置边线为0.5pt。这样做的好处是让人能比较容易的就看到模板图层。

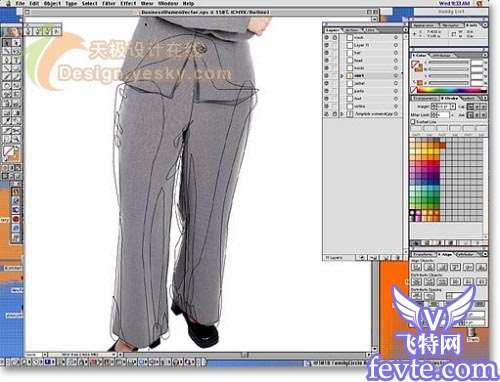

先从裤子图层着手绘制。选择裤子图层,然后围绕两条腿绘制主体部分pants。开始后将其他路径会绘制得靠外一些。没关系,稍后清理时会将主体部分pants作为蒙版来隐藏那些不需要的部分。所有没有必要担心。

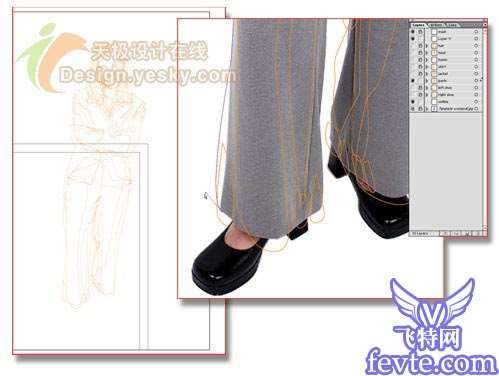

当你绘制完这个图层之后最好将其锁定,然后在进行下一个步骤。这样做就不会因为选错图层或路径而发生意外。有时候将绘制好的图层隐藏有助你绘制其他的图层,这将会大大提升工作效率。

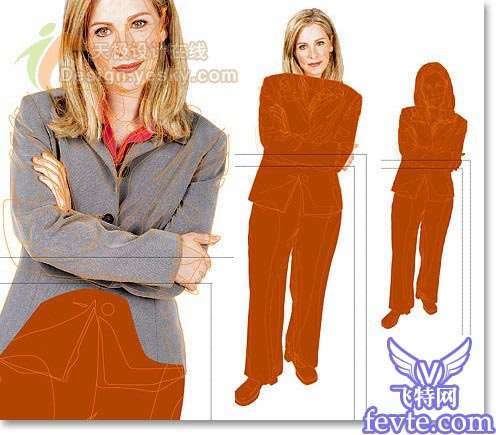

假设已经绘制好了所有的路径,接下来就需要开始整理这些图形了。首先要对这些对象和填充对象等使用蒙版以得到需要的路径,这将围绕需要的图形进行详细的整理。记住,这个蒙版只是隐藏了一些不需要的部分,不要想着你绘制的每一个路径都会成为插画的一部分。这样做其实就相当于在给某个瓷器上釉一样。
在整理的时候还有一些非常使用的方法:首先在工具栏选择直接选择工具,然后选择转换节点工具。在需要选择节点的时候只需要按住Ctrl键就可以回到直接选择工具,相当方便吧!在PhotoShop中创建剪贴路径的时候这个方法同样适用。

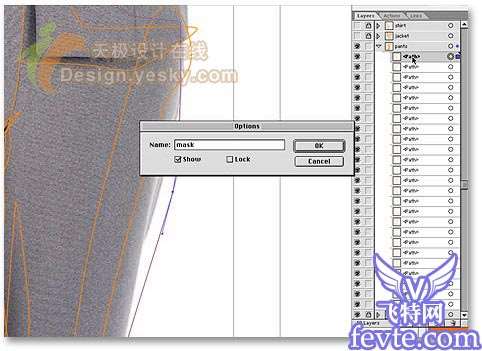

开始我们不是围绕两条腿绘制了一个主体部分pants嘛,如果需要将这个子图层复制到主图层的最顶端。那么首先需要双击该子图层并取名为“fill”。点击并确保只有这个子图层被选中,之后拖动“fill”层到主图层到顶部。注意,在拖动的时候需要加按Alt键(先拖动然后在加按Alt键),这时出现一个 符号的小手图标就表示是在复制该层。一旦将其复制到了顶端,就马上双击并重命名为“mask”(更改图层和子图层的名称是绘制图形时的一部分)。
这样就留了一个主体部分pants在图层的底部,现在插画的主体部分pants已经有了蒙版层,可以填充或渐变。既然开始已经将最下面的主体部分pants取名为“fill”,那么在需要用到的时候就可以很容易的找到这个图层了。

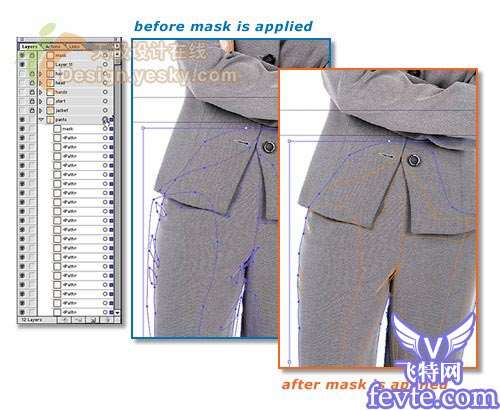

现在已经“mask”子图层已经在图层的顶端。点击这个裤子主图层右边的小圆,这样就选择了该主图层下所有的路径和子层。现在按Ctrl 7,所有这些不规整的松散路径都会变得很整齐,下图是蒙版前后的对比。
