Corel公司出品的CorelDRAW系列产品，是一系列专业的矢量图形绘制软件，也常被简称为cdr，在设计和图形绘制领域都有着很高的使用率。在cdr软件中，标注尺寸也是一个比较重要的事情，对于新手来说可能还不知道怎么在图中标注尺寸。
今天小编给大家介绍一下，CorelDRAW标注工具的简单使用。本此我们使用的软件版本为CorelDRAW X8。
- 我们首先以矩形图形为例，先新建文档，然后选用矩形工具画出一个矩形。

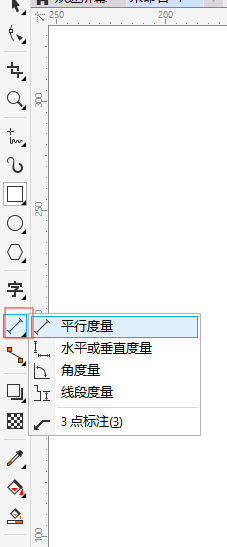

2.然后我们从左侧工具栏里找到度量工具，在cdr X8版本中,度量工具左侧工具栏里第十一个图标，单击右下角小黑三角就会显示出四个度量方式。我们先用第一个平行度量。

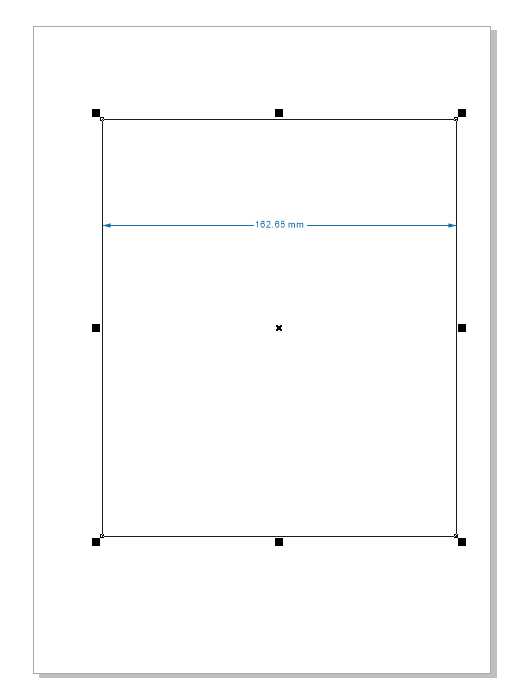

3.要绘制一条平行尺度线，单击开始线条的点，然后拖动至尺度线的终点。松开鼠标，然后沿水平或垂直方向移动指针来确定尺度线的位置，在要放置尺寸文本的位置单击鼠标。

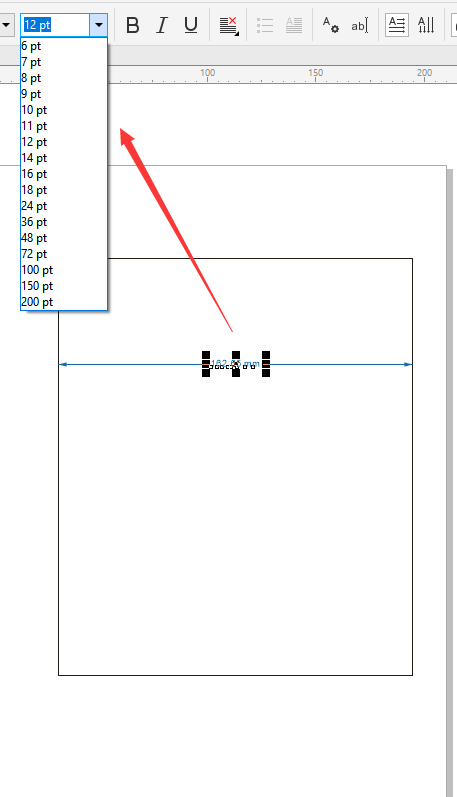

4.有时候量完我们可能看不到数字在哪，那是因为数字太小了，看不到的话，放大看就好了，选中数字，改一下大小就可以了。

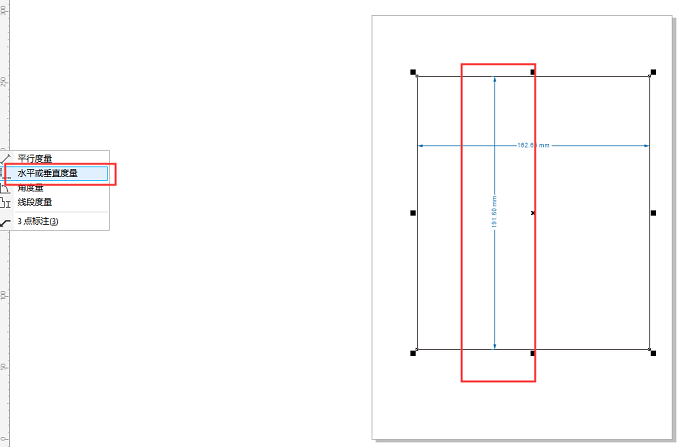

5.接下来使用第二种，水平或垂直度量。要绘制一条水平或垂直尺度线，单击始线条的点，然后拖动至度量线的终点。松开鼠标，然后沿垂直或水平方向移动指针来确定尺度线的位置。在要放置尺寸文本的位置单击鼠标

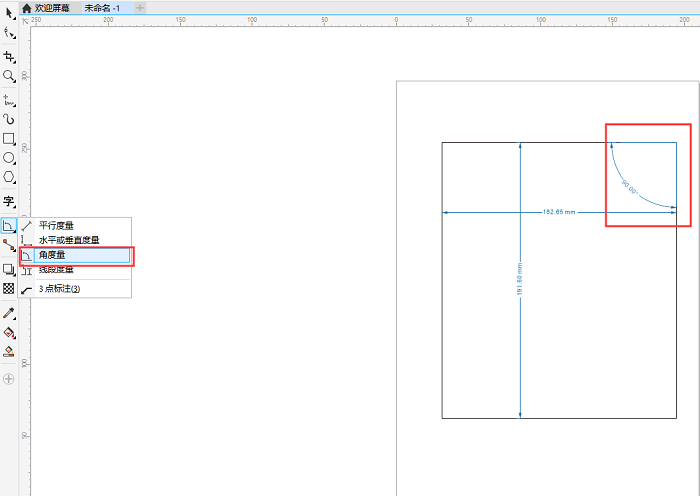

6.接下来使用第三种角度量，要绘制角度量线，单击想要让测量角度的两条线相交的位置。拖动至要结束第一条线的位置。 松开鼠标，将指针指向要结束第二条线的位置，达到正确角度后双击鼠标。

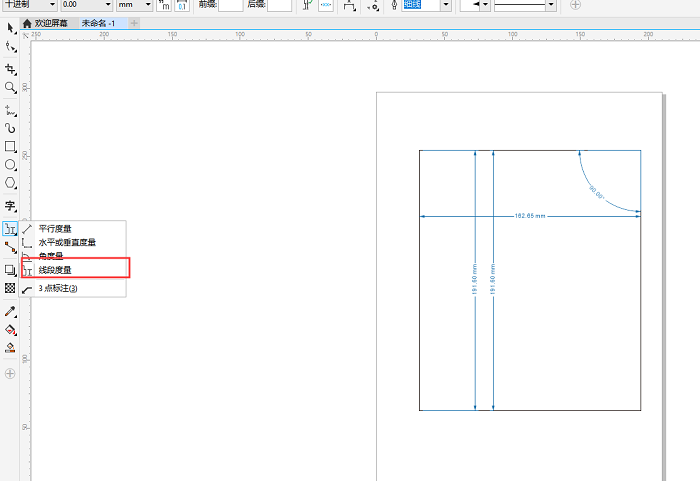

7.最后使用线段度量，要绘制一条线段度量线，单击要测量的线段上的任意位置将指针移动至要放置度量线的位置。在要放置尺寸文本的位置单击。
以上就是cdr如何标注尺寸的全部步骤啦，cdr标注尺寸的过程虽然简单，但只有多加练习才能掌握的更加熟练，多练几次就熟能生巧啦，快快去练习吧！
