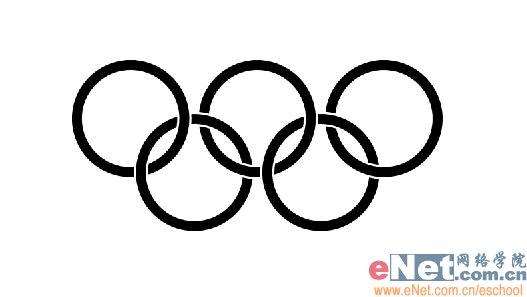

1、新建一个文件，打开一幅素材文件效果如图01所示，在工具箱中选择魔棒工具选择黑色的图案部分将标志选中，用移动工具将图案拖拽到文件种，调整大小和位置。
图01 素材图

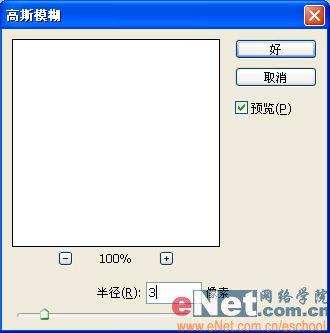

2、选择图层1，执行菜单栏中的“滤镜”“模糊”“高斯模糊”命令，在弹出的对话框种设置参数如图02所示，单击确定，效果如图03所示。

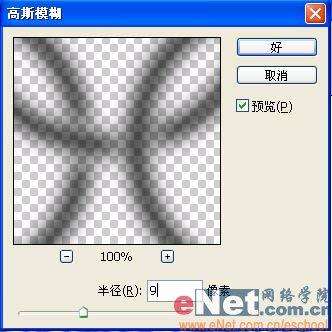

图02 高斯模糊
图03 效果图_ueditor_page_break_tag_3、在工具箱中选择“圆角矩形工具”，在工具选项栏中的设置如图04所示，在画面种绘制一个圆角矩形，如图05所示。切换到路径面板，双击工作路径，在弹出的对话框种单击确定，如图06所示。将路径保存为路径1。
图04 工具栏
图05 画出圆角矩形
图06 存储路径

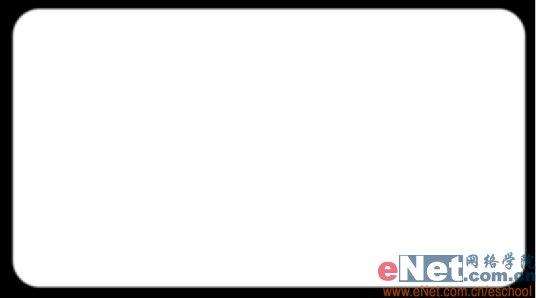

4、按Ctrl Enter键，将路径转换为选区，切换到通道面板，单击将“选区存储为通道”按钮，存储通道Alpha 1，如图07所示。选择Alpha 1为当前通道，取消选区，执行菜单栏中的“滤镜”“模糊”“高斯模糊”命令，在弹出的对话框中进行如图08所示的设置，画面效果如图09所示。
图07 通道
图08 高斯模糊

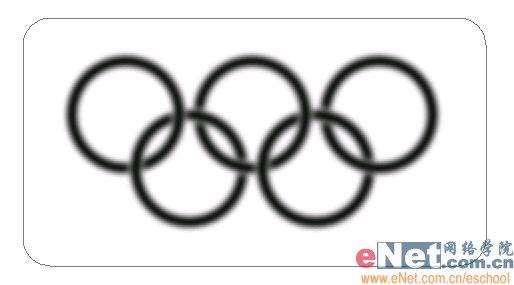

图09 效果图_ueditor_page_break_tag_5、在图层面板种按下Ctrl键单击图层1，调出选区，切换到通道面板，选择Alpha 1通道。按Alt Delete键，在选区中添加黑色并取消选区，效果如图10所示。
图10 添加黑色并取消选区

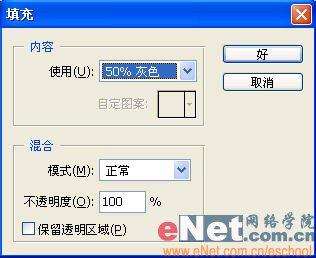

6、在图层面板种新建图层2，执行菜单栏中的“编辑”“填充”命令，为新图层填充50%的灰色，如图11所示。
图11 填充
7、执行菜单栏中的“滤镜”“杂色”“添加杂色”命令，在弹出的对话框中设置如图12所示，画面效果如图13所示。

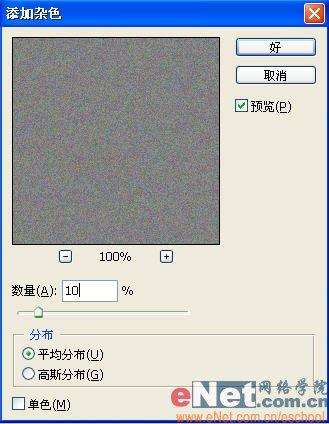

图12 添加杂色

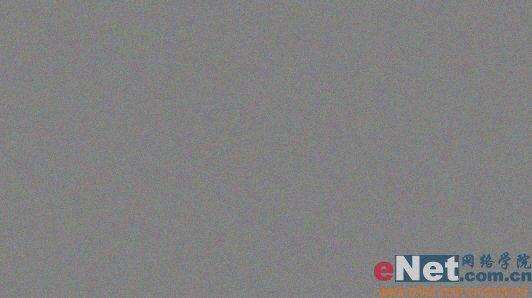

图13 效果图_ueditor_page_break_tag_8、执行菜单栏中的“滤镜”“渲染”“光照效果”命令，在弹出的对话框中设置如图14所示，画面效果如图15所示。

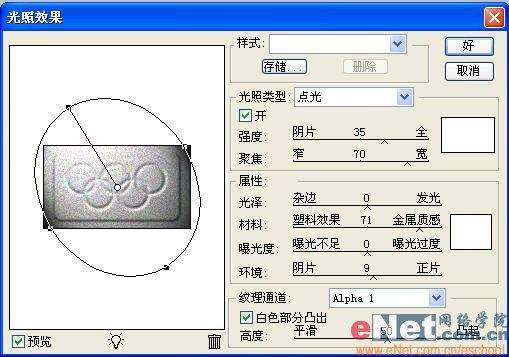

图14 光照效果
图15 效果图
9、切换到路径面板，选择路径1，按Ctrl Enter键将路径转换为选区，切换到图层面板，选择图层2，按Ctrl Shift I键，将选区反选，按Delete键删除选区内的图形，效果如图16所示。

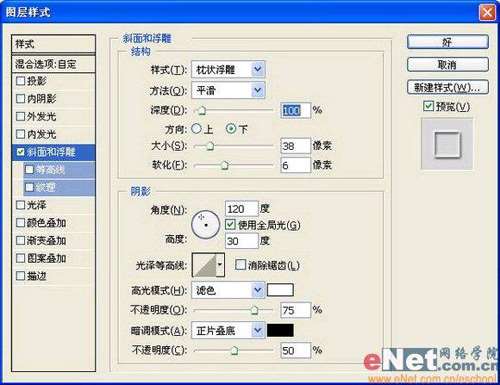

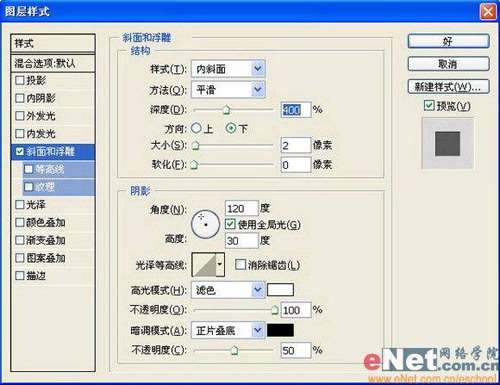

图16 删除选区_ueditor_page_break_tag_10、在图层2上双击，打开图层样式对话框，设置投影和斜面和浮雕选项，效果如图17和18所示，图像效果如图19所示。

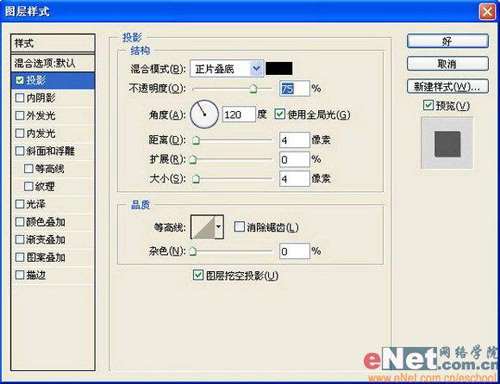

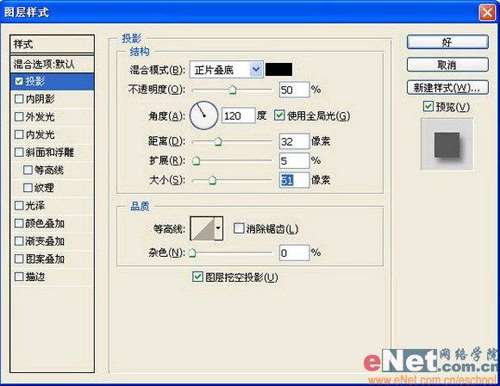

图17 图层样式投影

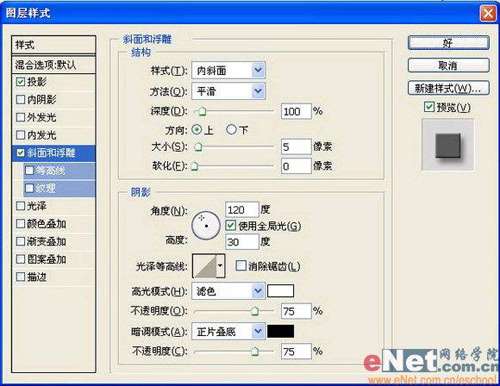

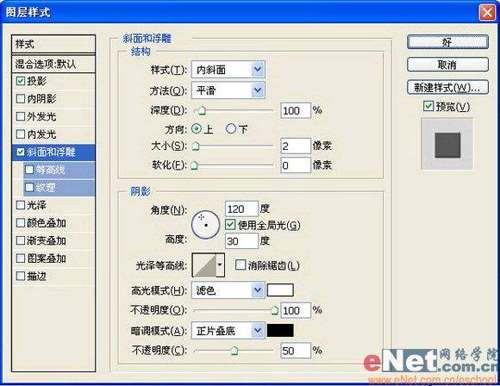

图18 图层样式斜面和浮雕

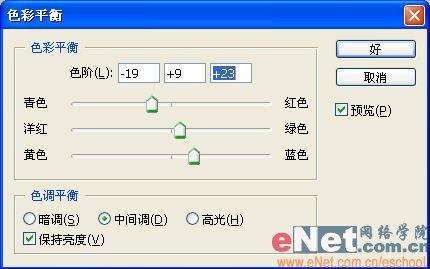

图19 初步效果图_ueditor_page_break_tag_11、选择图层2，在图层面板底部单击“创建新的填充或调整图层”按钮，在弹出的菜单中选择“色彩平衡”命令，设置参数如图20所示，画面效果如图21所示。
图20 色彩平衡
图21 效果图

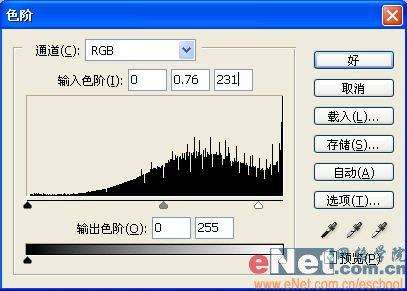

12、再次在图层面板底部单击“创建新的填充或调整图层”按钮，在弹出菜单种选择“色阶”命令，在弹出的对话框中设置参数如图22所示，画面效果如图23所示。
图22 色阶
图23 效果图_ueditor_page_break_tag_13、在工具箱中选择“画笔工具”，新建图层3，将前景色设置为50%的灰色，使用画笔工具在画面中单击，效果如图24所示。
图24 画笔工具单击
14、在图层3上双击，打开图层样式对话框，设置投影和斜面和浮雕选项，如图25和26所示，画面效果如图27所示。
图25 图层样式投影设置
图26 图层样式投影斜面和浮雕设置
图27 效果图_ueditor_page_break_tag_15、按Ctrl键单击图层3，调出圆形选区，执行菜单栏中的“选择”“修改”“扩展”命令，在弹出的对话框中输入12，如图28所示，图像效果如图29所示。
图28 扩展选区
图29 选区
16、执行菜单栏中的“编辑”“描边”命令，效果如图30所示。将图层4移至图层3的下方，然后将填充设置为0。在图层4上双击，打开图层样式对话框，设置斜面和浮雕选项如图31所示，效果如图32所示。
图30 描边
图31 图层样式斜面和浮雕设置
图32 效果图_ueditor_page_break_tag_17、新建图层5，在工具箱中选择矩形工具，绘制一个矩形，再绘制一个，使两个呈十字形，并填充颜色，按Ctrl T键，弹出自由变形框，将其旋转一定的角度，效果如图33所示。
图33 绘制标牌上的螺丝钉
18、双击图层5，打开图层样式对话框，设置斜面和浮雕选项，如图34所示，图像效果如图35所示。
图34 图层样式斜面和浮雕
图35 效果
19、将图层3、图层4和图层5连接后按Ctrl E合并，再将其复制，效果如图36所示。
图36 最弱效果图
