文/张承舜

　　我们来通过2002韩日世界杯的会标来练习在Photoshop 6或7中路径的描图和组合运算。首先到网上找一幅世界杯会标图案（见图1），虽然尺寸有点小，但作为路径描绘参考也足够了。

（图1）

　　在Photoshop中打开会标图像并适当放大视图。我们先从中间的一大一小两个圆形开始。使用椭圆描绘工具配合Shift键画出四个正圆形路径路径（图2）。为了便于观察路径，调整了图像的亮度（ ）和对比度（-）：

（图2）

　　接下来要对路径进行计算组合得到需要的形状。使用Path Selection tools（路径选择工具）配合Shift键同时选择两个大圆，按Photoshop上端任务栏“Combine”按钮可以将它们组合成一个整体。

　　再同时选择组合路径和两个小圆中较大的一个，确认任务栏的结合方式如图所示，按“Combine”按钮就得到了我们需要的形状（图3）。

（图3）

　　最后将小圆与外形路径结合为一个整体，在Path面板命名为Fifa01。

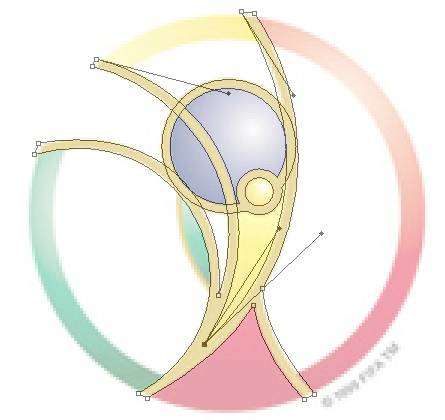

　　观察会标图像的结构，接下来要描绘中间分枝部分。当然要使用钢笔工具。注意要尽量使用较少的节点反复调节曲率来实现。在与外圈相接的部分要少长出一点（过程略）。

　　使用Path Selection tools（路径选择工具）选择它，确认结合方式为 ，按Shift键选择前面制作的形状，同样设置结合方式为 ，按“Combine”将它们结合：

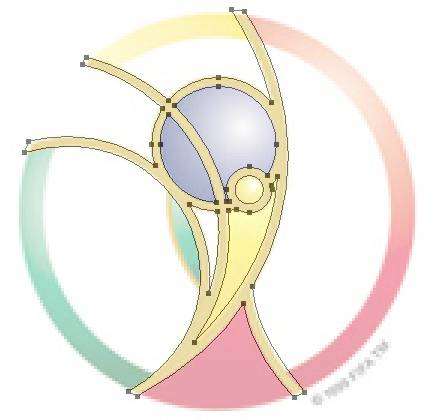

　　绘制剩余的一段弧形路径（封闭），使用同样的方法将它结合到主体形状上面：

　　至此，内部的形状基本绘制完成。使用椭圆路径工具在外圈绘制一个圆形路径：

　　使用路径选择工具选择它→ Ctrl C复制→在路径面板新建路径（命名为p_tmp1）→ Ctrl V粘贴，作为一个备份。用同样的方法将中间的形状复制一份命名p_tmp2备份。返回到Fifa01路径使用Path Selection Tools选择外圈路径，设置结合方式为 ，选择内部形状设置结合方式为 ，然后将它们同时选择按“Combine”。结果如下（削掉了尖端多余部分）：

　　选择p_tmp1路径，再绘制一个较小的圆形，并将两个圆组合在一起：

　　在路径面板选择 p_tmp1并用路径选择工具选择它→复制→到p_tmp2粘贴：

　　用路径选择工具选大的外圈同心圆，设置组合模式为 方式，选择内部形状设置组合模式为 方式，同时选择它们按“Combine”按钮组合，结果如下：

　　用空心箭头工具（Direct Selection Tools）选择不需要的部分（外圈的右上和下段以及中间的小圆）将它们删除：

　　框选剩余的部分复制并粘贴到Fifa01路径中：

　　至此工作就基本完成了，图形下方的红色三角部分可以：

　　1、用Direct Selection Tools选择三角上方的顶点：

　　2、复制→新建路径→粘贴：

　　3、用钢笔工具点击一个端点、再点击另一个端点将路径封闭：

　　4、使用Direct Selection Tools调节曲率：

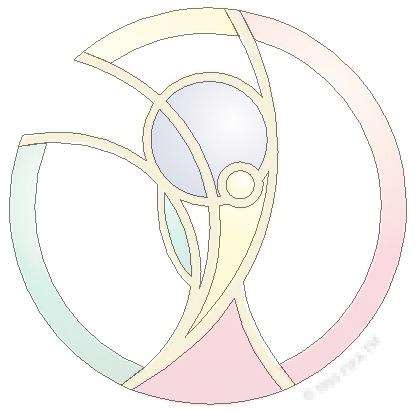

　　将路径复制／粘贴到Fifa01路径中，整个世界杯会标的路径制作全部完成：

　　你可以利用这个路径来创意并制作高清晰的平面图像，也可以将路径导入3D软件中制作立体的世界杯会标，下图就是将它导入3DSMAX简单挤压生成的世界杯立体会标：
