PS鼠绘iPhone 4s语音助理Siri图标

2019/1/5 22:55:47 人评论次

"小图标，大智慧" 乔布斯特意为siri图标注册了设计专利。本教程详细讲解了矢量形状工具结合蒙版的使用和技巧，这是在制作图标时经常要用到的。为让大家能看到更多的细节，我把图标做的很大很大：）

转载问Aman

教程详情

程序: Adobe Photoshop CS6

难度:中级

预计完成时间: 60 分钟

最终效果图

utobao编注：更多PS鼠绘教程交流讨论及PS鼠绘作品提交请进入优图宝PS作品交流区，地址：http://www.utobao.com/news/57.html

以下是动画效果

具体的绘制步骤如下：

第一步新建文档 按ctrl + N，新建一个文档，大小 1024x1024

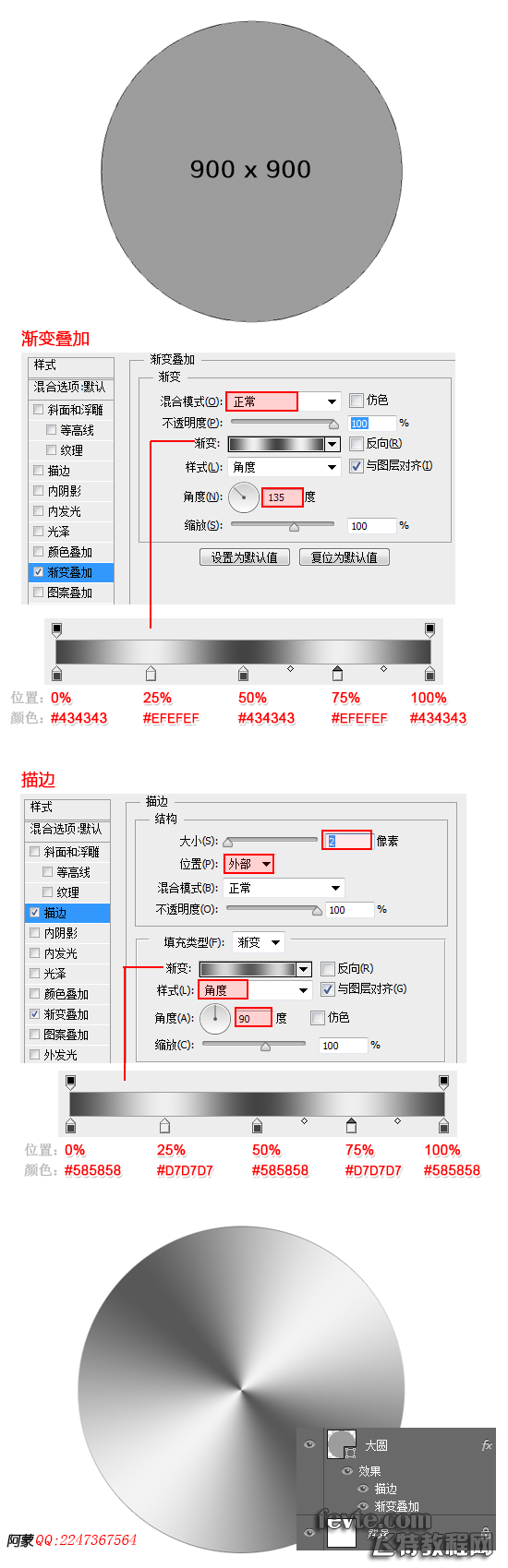

第二步绘制大圆 1、选择椭圆工具（U），绘制一个900x900像素的大圆，并将其居中显示； 2、双击"大圆"打开图层样式，选择"渐变叠加"，"描边" 参数如下图

_ueditor_page_break_tag_第三步绘制中圆 1、复制图层"大圆"，命名为"中圆"，设置形状的填充色为 #292929，按ctrl+T将它大小缩小为 836x836 像素 2、双击"中圆"打开图层样式，去掉"渐变叠加"和"描边"，选择"斜面浮雕" "内阴影"，参数如下图

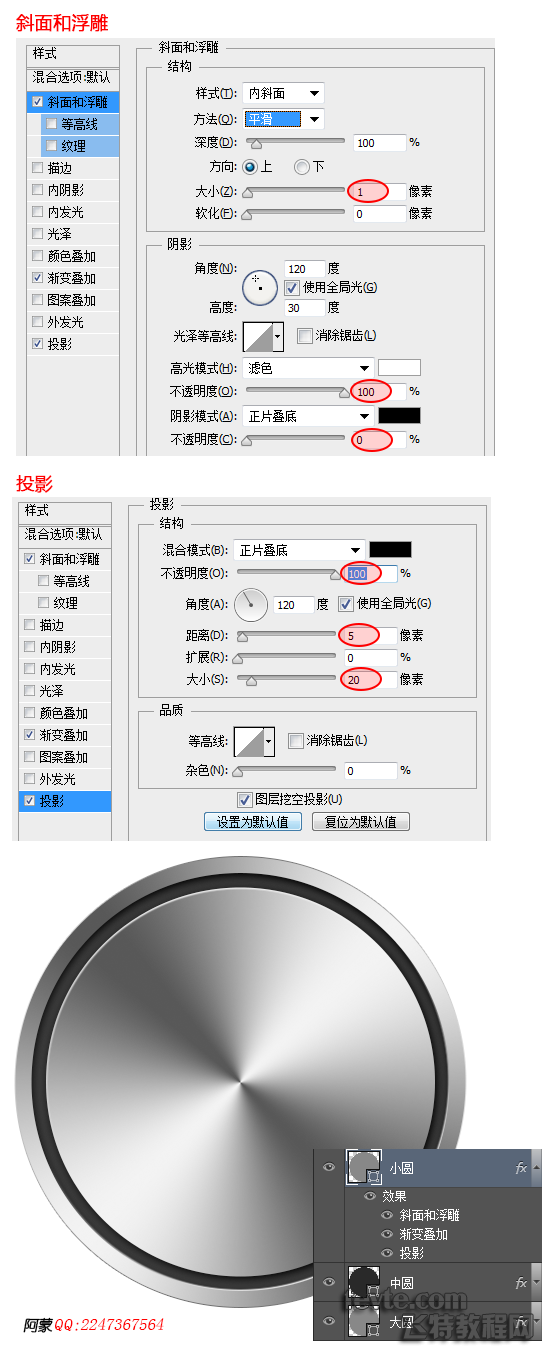

第四步绘制小圆 1、复制图层"大圆"，命名为"小圆"，按ctrl+T将它大小缩小为 778x778 像素 2、双击"小圆"打开图层样式，保持"渐变叠加"不变，去掉"描边"，然后添加"斜面浮雕" "投影"样式，参数如下图

第五步添加金属质感的杂色 1、点击图层面板下方的"新建图层"按钮，新建一个图层，命名为"金属杂色"；然后按住ctrl键，点击"大圆"缩略图获得大圆选区；然后填充颜色 #666666 2、添加杂色，点击"滤镜 -> 杂色 -> 添加杂色"，输入数值 30，将图层不透明度改 8%，具体参数如下图所示

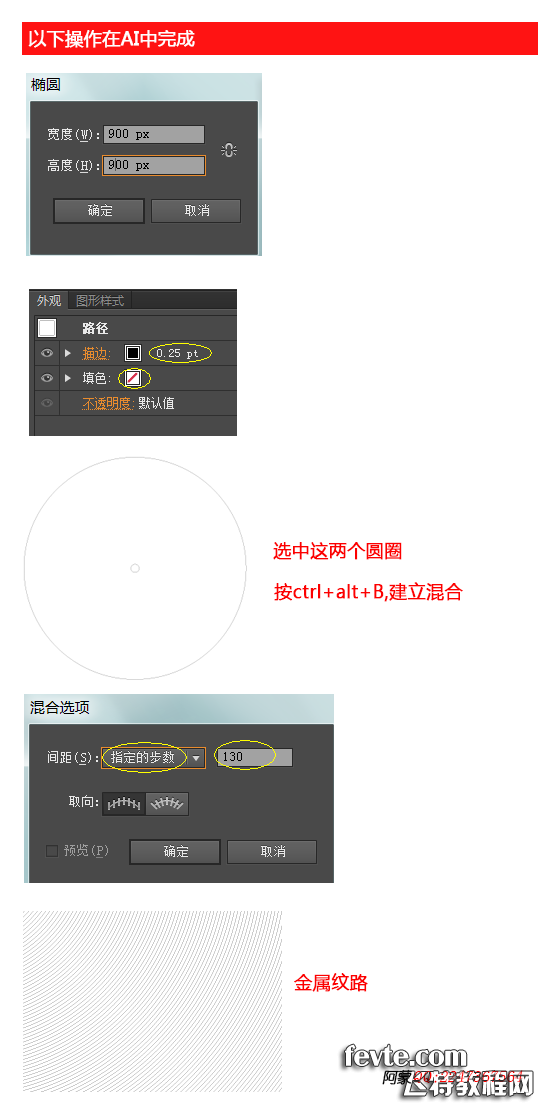

_ueditor_page_break_tag_第六步添加金属质感的纹路 这一步要用Adobe illustrator软件来制作金属纹路，很简单的，不会AI的同学可以按教程一下下点，当然你也可以跳过这一步；还可以点击这里下载金属纹路.ai 1、打开AI，新建一个文档大小 1024x1024；选择椭圆工具（L），绘制一个900x900像素的圆；在外观面板中设置填充色为空，描边为黑色，大小0.25pt 2、按ctrl+C，再ctrl+F，就复制了一个圆圈；然后将圆圈缩小到 32x32像素 3、同时选择两个圆圈，点击"对象->混合->混合选项"，在弹出的对话框中选择"指定步数"，输了值130，然后点击"确定"按钮 4、继续点击"对象->混合->建立"或按快捷键 alt+ctrl+B，此时就建立等间距的环形纹理，就像不锈钢器具上的纹理 ok，金属纹路做好了，很容易的，把它拖到ps中吧

第七步调整金属纹理区域 1、把上一步的金属纹路拖到ps中，命名为"金属纹路"，并将图层不透明度设为 25% 2、选择图层"金属杂色"和"金属纹路"，按ctrl+G 编组，并命名为"纹理" 3、接下来要用蒙版把不需要纹理的区域遮盖掉（即图中黑色圆环区域）；首先我们先要获得圆环的选区，按住ctrl键，点击"中圆"，再同时按住ctrl+alt键，点击"小圆"，则获取到圆环选区 4、选择选区工具（M），右键点击圆环选区，选择"选择反向"，然后点击图层面板下方的"添加图层蒙版"按钮这一步文字说明比较多，是为了让初学能够明白，操作很简单用几个快捷键就完成；

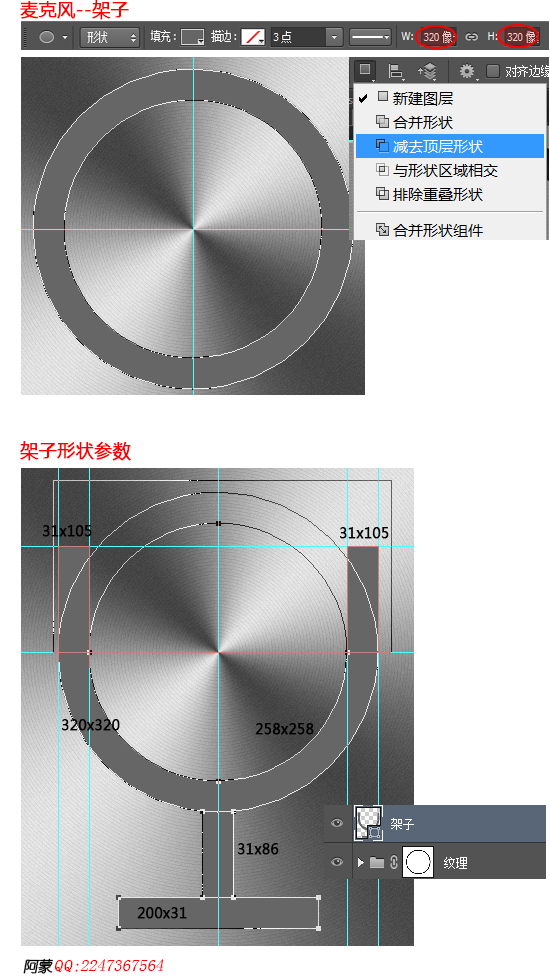

第八步创建麦克风架子形状 这一步要拉出参考线，才能精确绘制形状 1、选择椭圆工具（U），绘制一个320x320像素的大圆； 2、选择椭圆工具（U），再选择选项栏中的"减去顶层形状"，绘制一个258x258的圆；这样就绘制出一个圆环了 3、选择矩形工具（U），再选择选项栏中的"减去顶层形状"，任意大小，目的是减去上半部的圆环 4、选择矩形工具（U），继续绘制两个左右方形，大小为 31x105像素，用相同方法绘制剩余的形状 5、将最后的形成的形状命名为"架子"

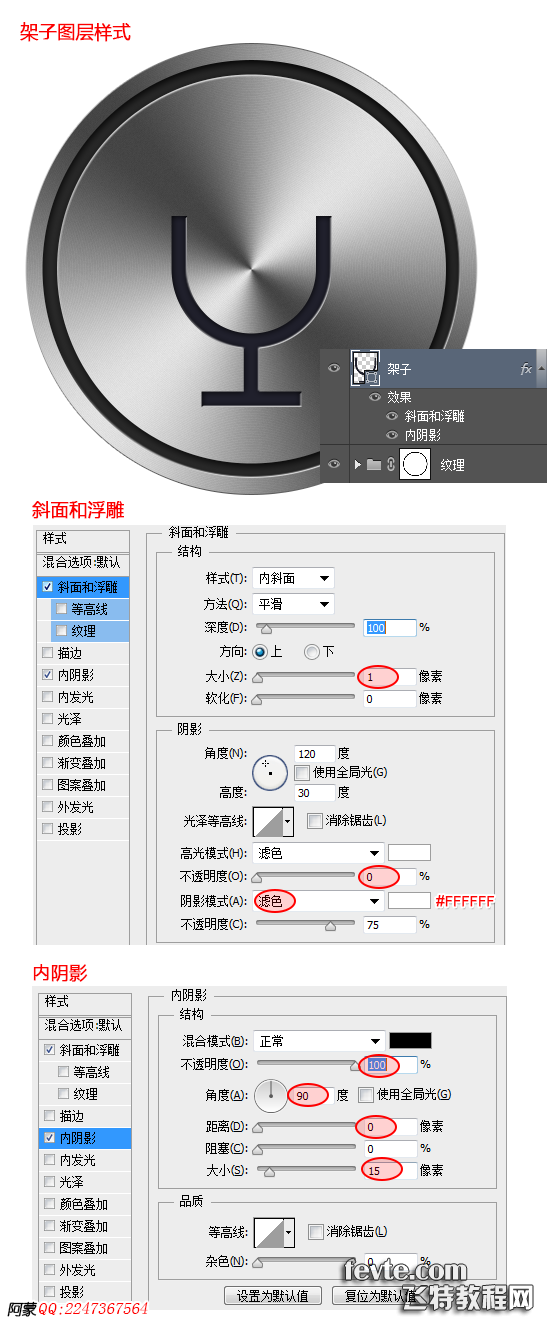

_ueditor_page_break_tag_第九步架子的样式 1、将架子的形状填充色改为 #20202c 2、双击图层"架子"，设置"斜面和浮雕"，"内阴影"样式，参数如下图所示

第十步麦克风的外形 接下来我们要制作siri核心部分麦克风 1、选择圆角矩形工具（U），绘制一个大小190x410像素，半径100像素的圆角矩形，填充颜色为 #20202c，并命名为"麦克风外形" 2、双击图层，添加"斜面和浮雕"，"描边"样式，参数如下图

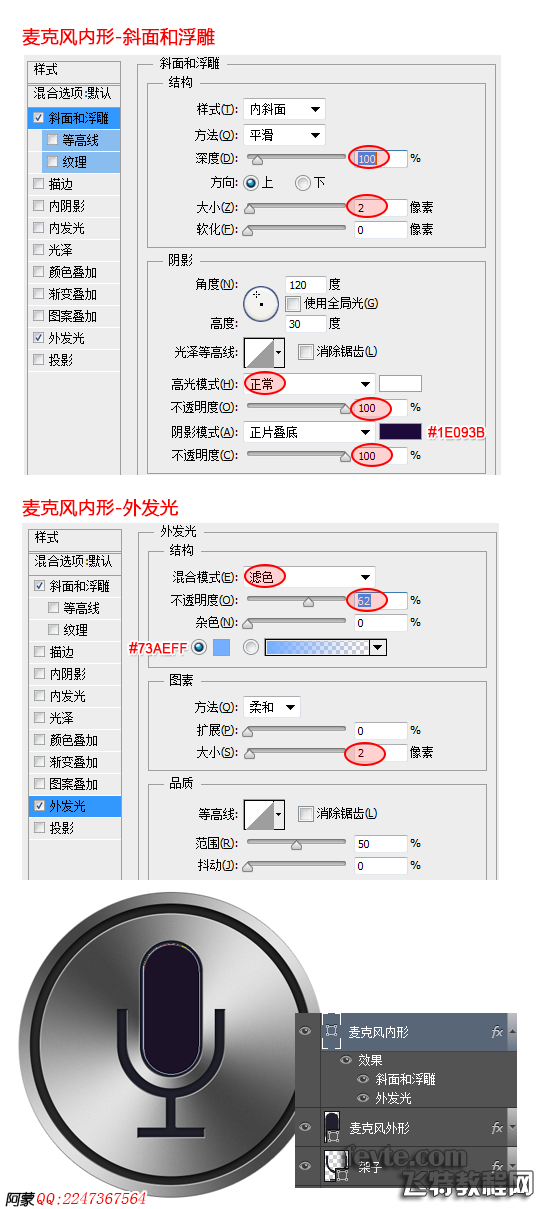

第十一步麦克风的内形 1、选择圆角矩形工具（U），绘制一个大小166x386像素，半径100像素的圆角矩形，填充颜色为 #1B1227，并命名为"麦克风内形" 2、双击图层，添加"斜面和浮雕"，"外发光"样式，参数如下图

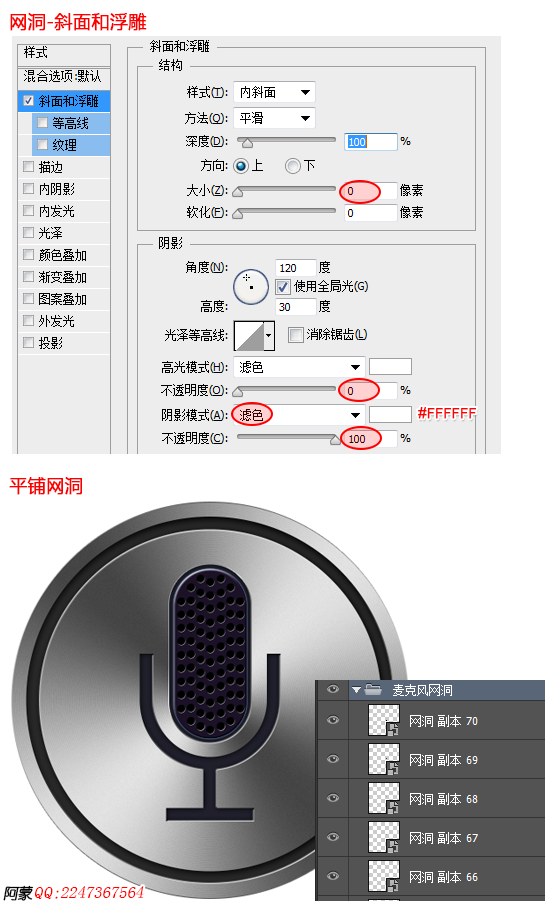

_ueditor_page_break_tag_第十二步麦克风的网洞 1、选择椭圆工具（U），绘制一个20x20像素的圆形，颜色填充为#000000，命名为"网洞"，并添加"斜面和浮雕"样式，参数如下 2、右键点击"网洞"图层，将它转换成智能对象；然后按ctrl+G编组，命名为"麦克风网洞"； 3、复制多个"网洞"将它们均匀的分布在麦克风内形中

第十三步录音状态--光点 1、选择椭圆工具（U），绘制一个15x15像素的圆形，颜色填充为#ffffff，命名为"光点"，并转换为智能对象 2、复制多个"光点"将它们均匀的分布网洞上；"光点"大小可以做细微调整；按ctrl+G将这些光点编组，命名为"光点集" 3、选择所有"光点"将它们转换智能滤镜 "滤镜 -> 转换为智能滤镜"，然后点击"滤镜 -> 模糊 -> 高斯模糊"，输入值2.5 4、继续添加"外发光"图层样式，参数如下

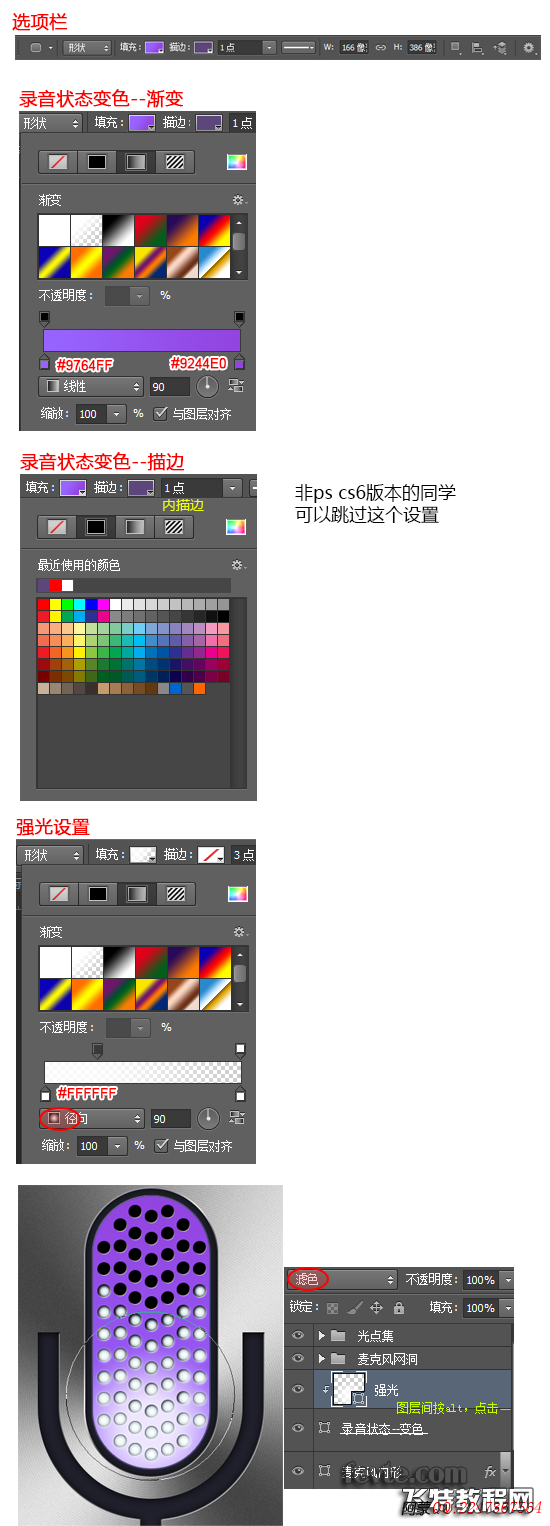

第十四步录音状态--变色 1、复制"麦克风内形"，命名为"录音状态--变色"，清除图层样式，将形状填充改为"渐变",并设置描边属性，选项栏的设置如下，非cs6版本的同学可以跳过描边设置 2、选择椭圆工具（U），绘制一个圆在"录音状态--变色"的上方，命名为"强光"；将形状填充色为渐变，径向渐变，颜色从白到透明，并图层混合模式改为"滤色"； 3、按住alt键，点击"录音状态--变色"与"强光"图层之间

_ueditor_page_break_tag_第十五步添加蒙版，处理细节 1、分别在"录音状态--变色"，"麦克风网洞"，"光点集"添加蒙版 2、用画笔工具，颜色 #000000 ，在分别在蒙版上涂抹，涂抹位置在下图中标示考验你耐心的时候到了，图标品质在于你对细节的处理！

第十六步添加高光面 1、复制"麦克风内形"，命名为"高光面"，按ctrl+shift+]将图层顺序移到最顶层；并清除图层样式 2、将形状填充色改为白色 #ffffff,把不透明度改为 43% 3、用钢笔工具（P），在高光面上添加节点和删除节点，如图所示 4、双击"网洞"智能对象，将"斜面和浮雕"中的"阴影模式"的不透明度为 50%

_ueditor_page_break_tag_第十七步制作光圈 1、点击图层面板下方的"创建新组"按钮，建立一个编组，命名为"光圈"，并在这个编组中新建一个图层，命名为"光圈外" 2、按住ctrl键，点击图层"纹理"上的蒙版，获得选区，然后选择选区工具（M），右键点击选择"选择反向"，然后填充颜色 #ac33d0 3、双击图层"光圈外"，添加"外发光"样式 4、新建一个图层，命名为"光圈内"，按住ctrl键，点击"光圈外"获得选区；然后填充白色 #ffffff；接着双击图层添加"内发光"样式，参数如图所示 5、在新建一个图层，命名为"光圈高光"，填充白色，添加"外发光"样式

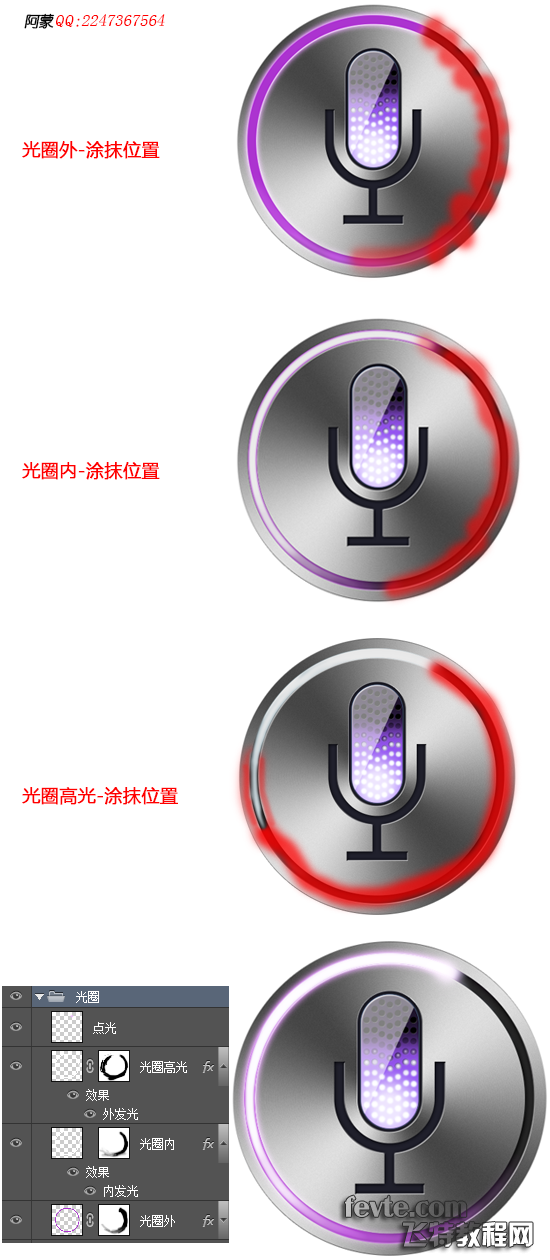

第十八步光圈细节处理 1、分别在图层"光圈外"，"光圈内"，"光圈高光"上添加蒙版，用画笔工具（B），黑色涂抹细节，涂抹位置如下图所示 2、新建一个图层，命名为"光点"，图层不透明度 85%，用画笔工具（B）颜色#ffffff 硬度0%，在光圈的起始位置点击。大功告成，Siri图标做好了，工具很简单，效果不简单：）接下来我们来制作siri图标的动画部分。

_ueditor_page_break_tag_siri动画效果光圈转动

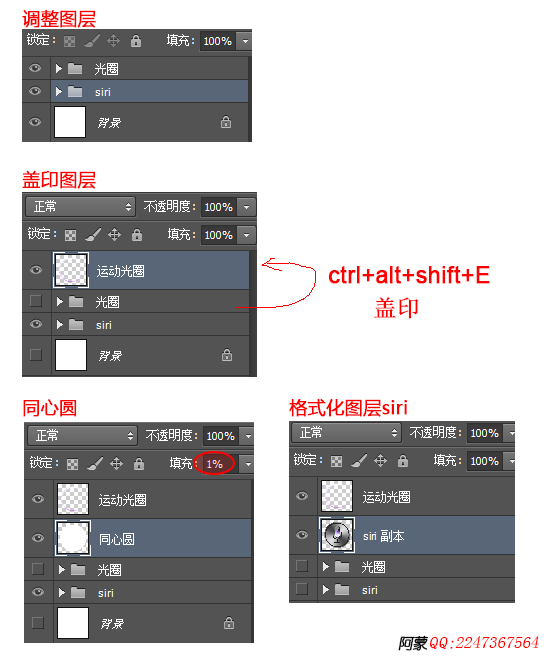

第十九步调整和合并图层 1、除"光圈"编组外，将其他图层编为一组，命名为"siri" 2、隐藏"背景"和"siri"，选择"光圈"，按ctrl+alt+shift+E，然后把盖印后的图层命名为"运动光圈" 3、新建一个图层，命名为"同心圆"，按住ctrl键，点击"大圆"，获得选区，然后填充白色；然后将图层不透明度1% 4、同时选择"同心圆"和"运动光圈"，按ctrl+E 合并图层，然后将它转换成智能对象 5、复制编组"siri"，按ctrl+E 合并图层提示：同心圆的目的是让光圈用大圆同心转动，光圈转动就不会偏移了，这个一步很重要

第二十步在时间轴上做光圈转动 1、cs6版本的同学，可以在"窗口 -> 时间轴"中打开面板;然后点击"创建视频时间轴" 2、将时间刻度上的结束手柄拖到02：00f位置 3、在时间轴上，点击"运动光圈"的"变换"按钮，设置起始位置 4、在时间轴上，拖到时间手柄到01:00,然后点击"变换"按钮；接着按ctrl+T，将光圈转动160° 5、在时间轴上，拖到时间手柄到01:28,然后点击"变换"按钮；接着按ctrl+T，将光圈转动到-20° 6、最后按ctrl+alt+shift+S，导出动画gif，在弹出对话框中的动画循环选项为"永远"
