AI和PS打造精致麦克风图标

2019/1/16 14:22:55 人评论

优图宝的平面爱好者,大家好,给大家推荐一篇挺不错的AI和PS打造精致麦克风图标教程,AI和PS的结合在平面设计当中也是最常用的组合,个人觉得这个教程挺棒的,推荐过来和大家一起分享学习了,先来看看最终绘制出来的麦 ...

优图宝的平面爱好者,大家好,给大家推荐一篇挺不错的AI和PS打造精致麦克风图标教程,AI和PS的结合在平面设计当中也是最常用的组合,个人觉得这个教程挺棒的,推荐过来和大家一起分享学习了,先来看看最终绘制出来的麦克风图标吧!

utobao编注:更多AI教程学习进入优图宝AI实例教程栏目: http://www.utobao.com/news/61.html

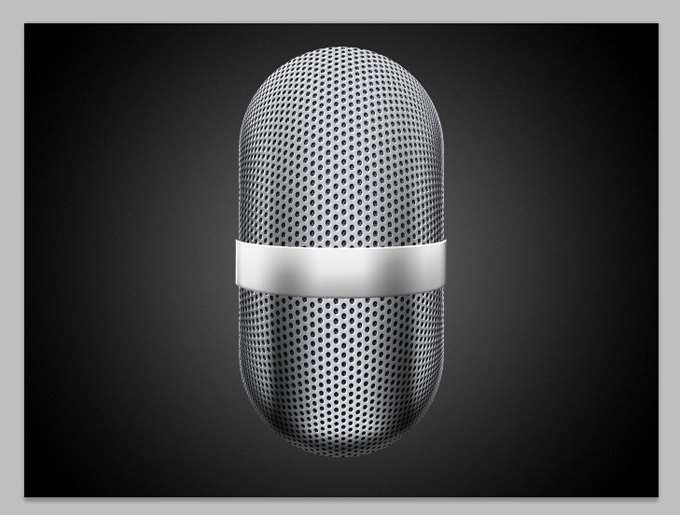

这个是我做的
这个麦克风就是这次教程的主角咯~!前几天有一个可爱的女生问偶这个麦克风里面的圈圈怎么做的,然后偶就很勤快的跑去找这个素材的资料,注:这个麦克风不是我原创的,但教程是偶做的,同时这个麦克风好像也是苹果手机里面的那个麦克风,呵呵~!这个教程偶做了很多天了,处理了300多张图片,弄了好几千个字。。。。。。。希望大伙们能够看的明白的,有什么问题可以留言给偶哦~! 嘻嘻
这个麦克风是在国外的网站上下载的,对比我做的,我还是有很多的不足,希望大家交流交流~!

观看教程方法是文字在上面,图片在下面~!
本人用的是Photoshop CS5版本  AI CS6版本(注意:如果是用Photoshop CS6版本的话,有些使用矢量蒙版的情况就要注意一下了,有些地方不一样哦~!)
1.新建文档  宽:508  高:680 分辨率:722.将背景图层填充为黑色。3.对背景按右键调出菜单。

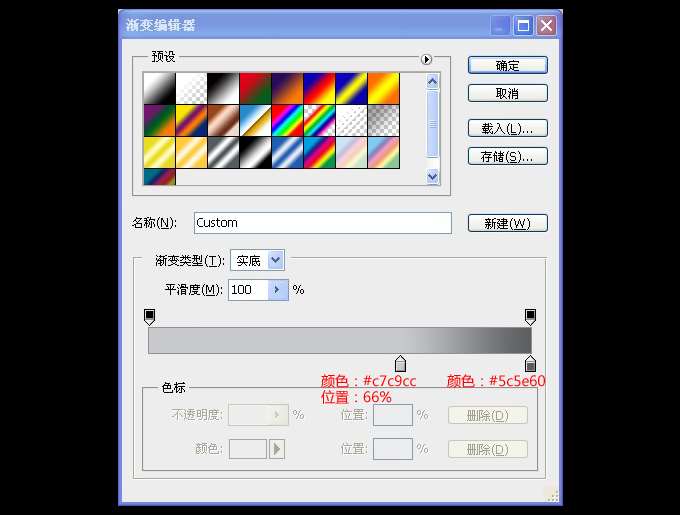

4.单击转换为智能对象。

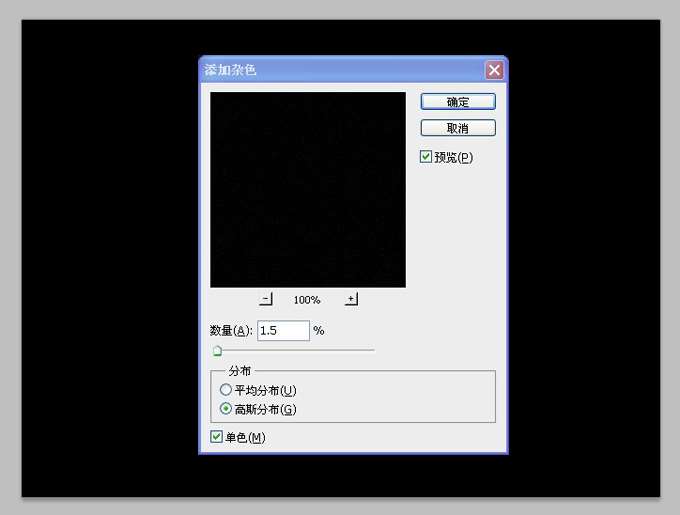

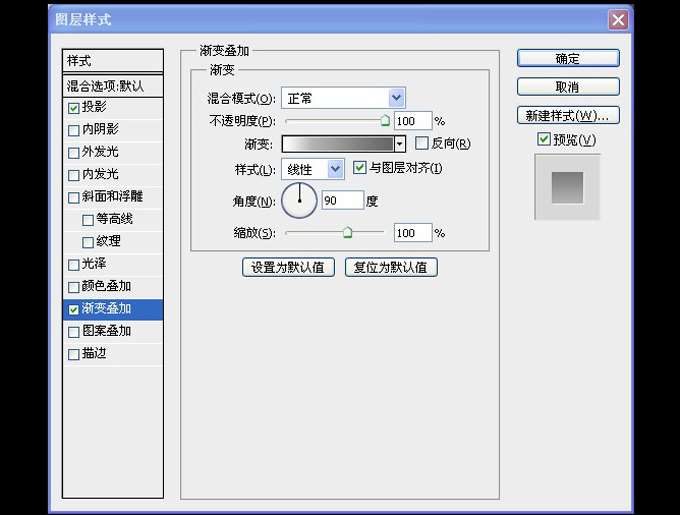

5.在菜单栏选择滤镜-杂色-添加杂色。6.在图层面板下方按fx,添加渐变叠加的命令。
_ueditor_page_break_tag_

7.图层样式参数如下。
8.图层命名与效果。(记得要养成好的习惯,做一个图层并将它们命名,每个图层都是有生命
的哦~嘻嘻)。

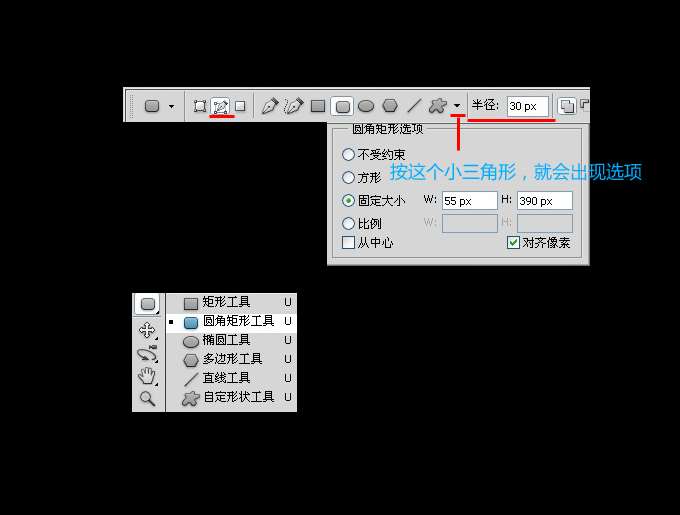

9.在工具栏上选择圆角矩形工具,按照以下参数设置,然后再画面上有鼠标左键单击一下。(
请注意一下红色线条的参数,因为很容易出错哦~!特别是路径和形状的!)10.把形状放置居中向上点的位置。
11.把形状1改名为麦克风形状,然后添加图层样式。

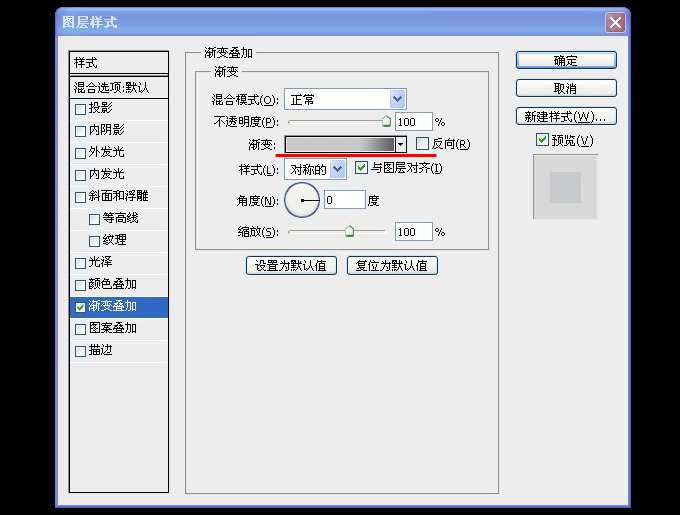

12.渐变叠加参数。(鼠标点击红色条上的渐变,红色条上的参数在下一个图片中显示)

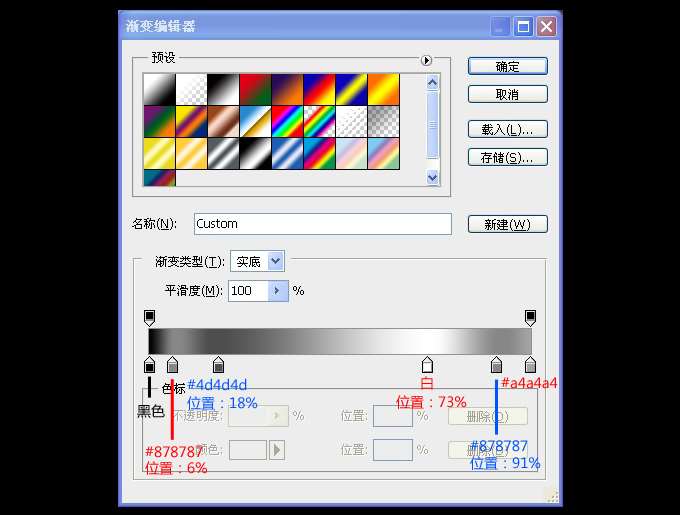

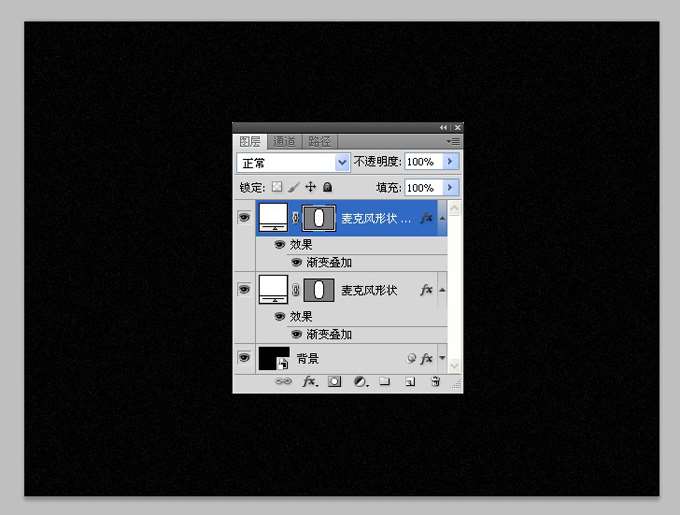

13.渐变叠加的渐变参数。14.麦克风形状复制一个。15.把麦克风形状形状副本的图层样式删掉。

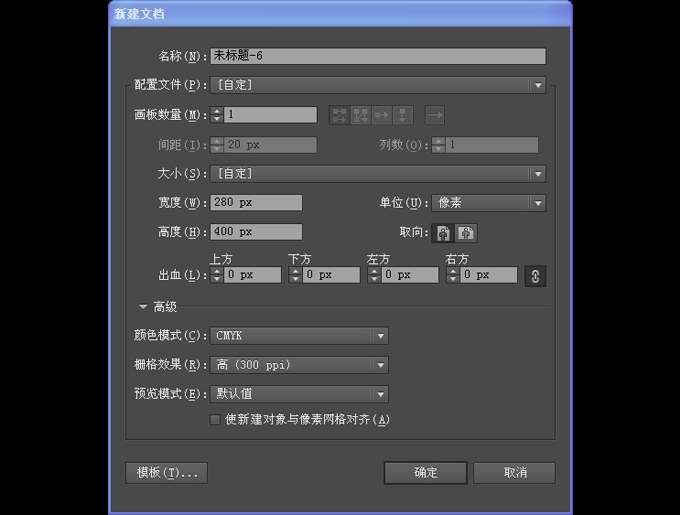

16.因为要做麦克风的网状圈圈纹理,要用到Illustrator,转到Illustrator新建一块画布。
17.选择椭圆工具 同时把前景色设置为黑色,边框无。

_ueditor_page_break_tag_

18.在画布上单击鼠标左键,设置参数。

19.圆点(这个小圆点蛮小的哦,千万别弄不见咯~! 哈哈)

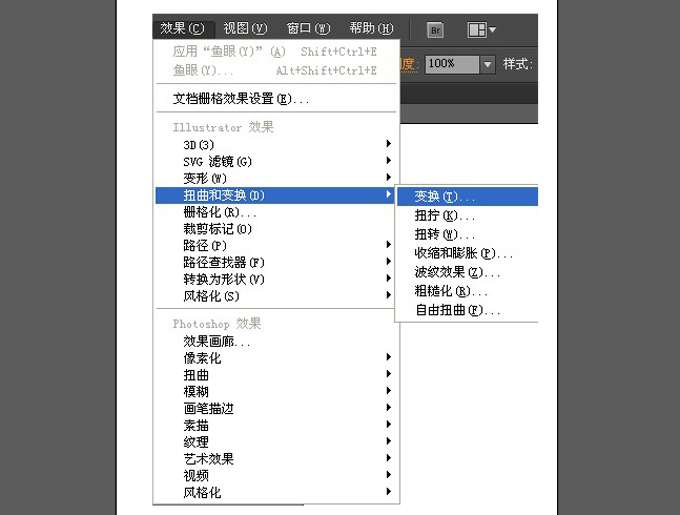

20. 选中圆点做一个变换效果。
21.变换效果参数。22.变换效果图。(有很多人会问,看到的是很多很多个圆形,但是只能选择一个,不用担心
,只能选择一个就对咯~!等下会教大家怎么才把圆形真正的变得好多好多,嘻嘻)

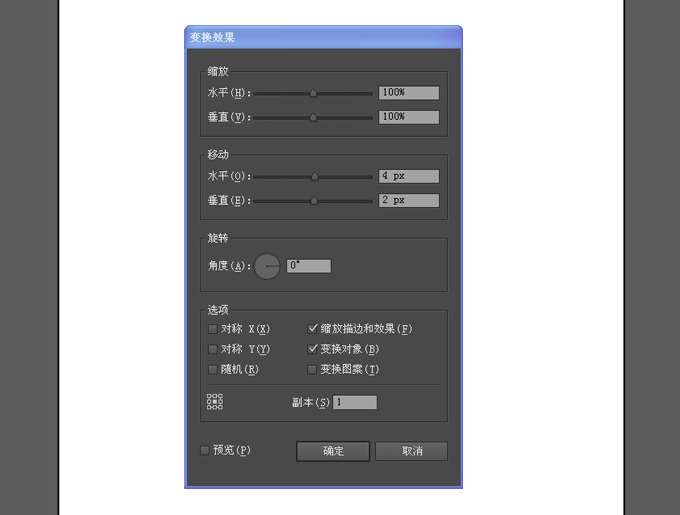

23.选中圆形,按快捷键ctrl+alt+shift+e,会出现变换命令,然后设置参数。(如果第一次
用的话,软件会有提示是否新的效果,确定就可以了)~

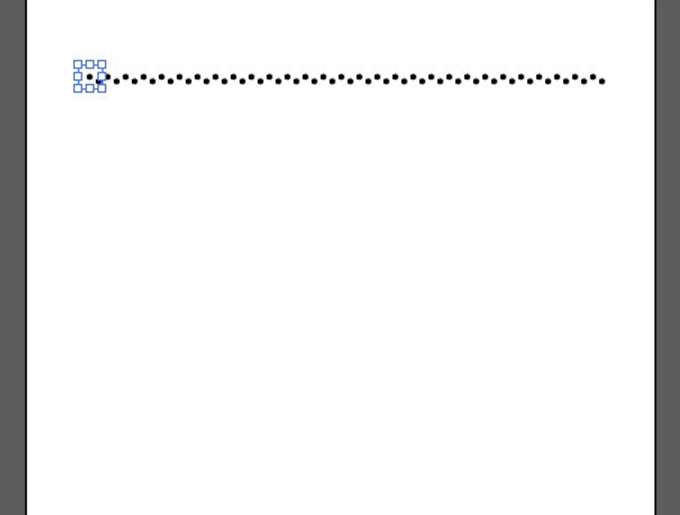

24.再次使用变换的效果以下。(你会发现多了一行,记得快捷键哦~是ctrl+alt+shift+e!!
!因为按少一个效果都不一样的哦!)
25.选中圆形,再次使用快捷键ctrl+alt+shift+e,参数如下。(记得一共是用了3次变换效果
,参数别弄错了。)
26.运用后的效果。
27.选中圆形后,在菜单栏选择对象-扩展外观,然后按确定。(你会发现现在的圆形是一个个
独立起来了,因为之后的效果需要每个都可以编辑,所以要做扩展,在AI里面是常常用到扩展
命令的哦~!)
28.选中全部圆之后,效果-变形-鱼眼,做一个鱼眼的效果。(有人会觉得偶在这里为什么每
次都要说选中,在AI里面很容易会按到别的键而忘记选择了,做出来的东西没有效果了,AI
是一个很精确的绘图软件,需要很细心的做每一步。)

_ueditor_page_break_tag_

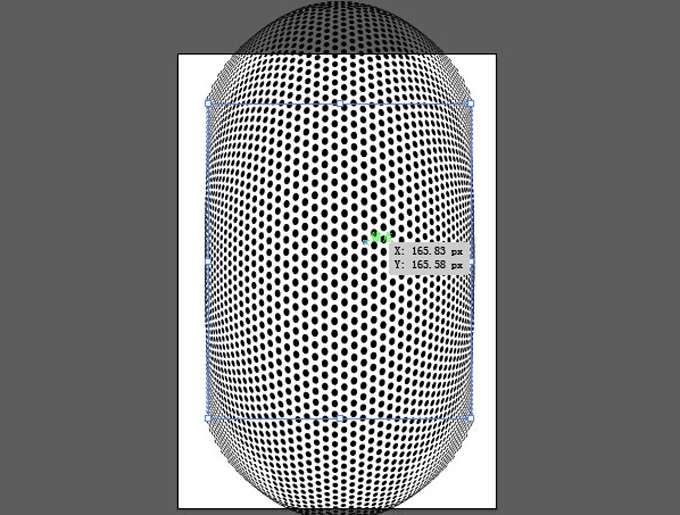

29.鱼眼效果参数。

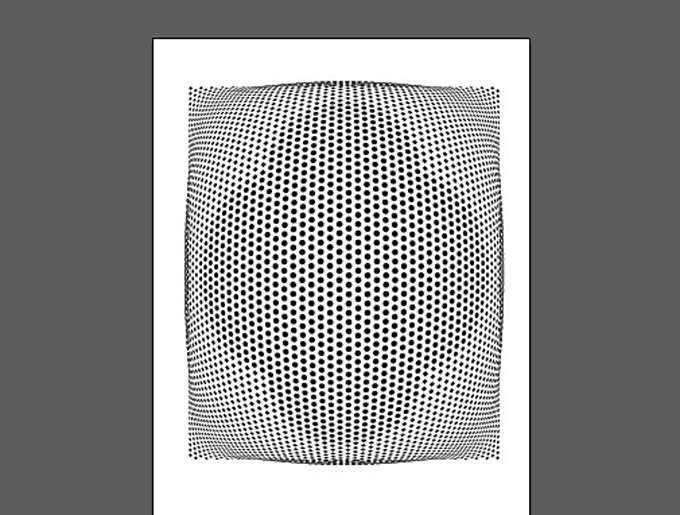

30.做完鱼眼的效果图。
31.选中鱼眼效果之后,在菜单栏-效果-变形-凸出,点击凸出命令。(选择的时候可以按快捷
键V ,选择工具,黑色的小箭头)。

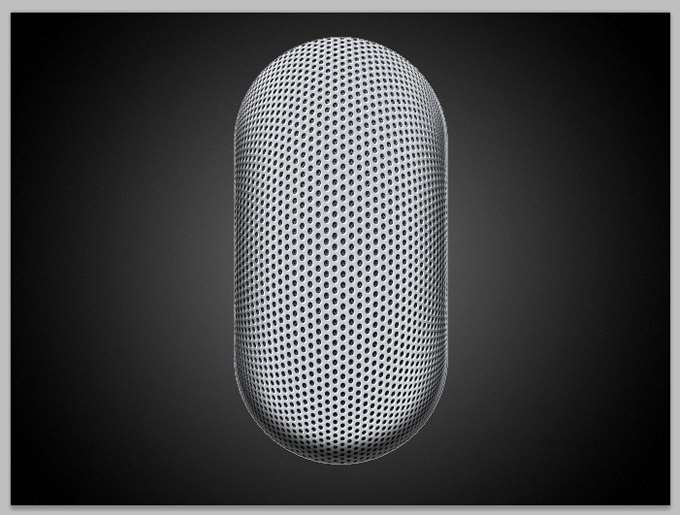

32.凸出效果参数。33.最终的AI图形。选择图形,按快捷键ctrl+c复制一个。

34.回到Photoshop里面,选中麦克风形状副本的矢量蒙版(记住是矢量蒙版),然后按ctrl+v
粘贴命令,选择路径后确定。
不好意思~跟大家说声抱歉~   在这一步骤里,有一个重要的过程偶忽略了,使得很多人都没有办法继续下去,跟大家说声抱歉~! 现在增加以下步骤~!
(在粘贴AI的路径之前,一定要选中麦克风副本的矢量蒙版,然后按快件A路径选择工具,选中矢量蒙版的内容按delete键删掉,这时会有提示选择"仅矢量蒙板内容",只留下一个空白的矢量蒙版,最后才粘贴AI的路径~!)

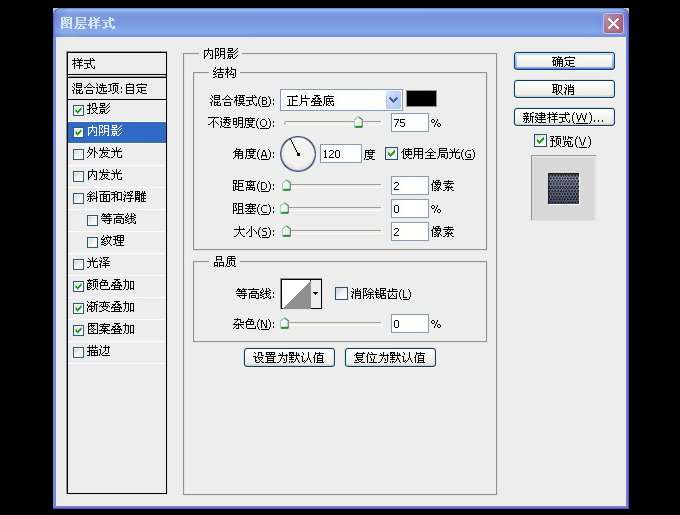

35.把圆点的位置调整一下,命名为麦克风纹理。36.给麦克风纹理加上图层样式。37.投影参数。38.内阴影参数。
_ueditor_page_break_tag_

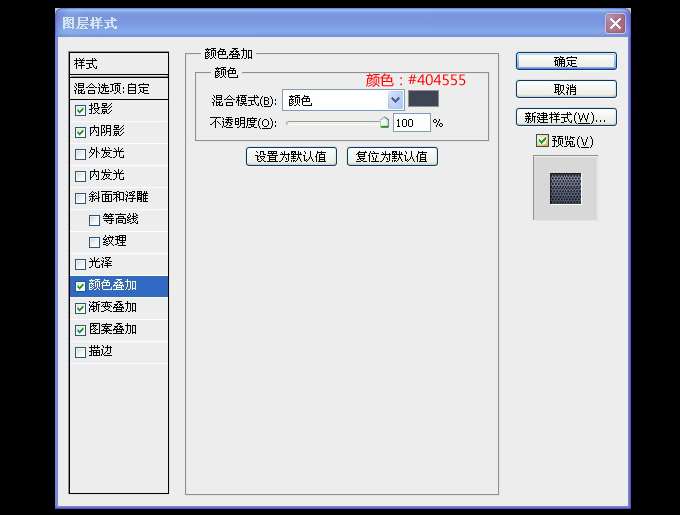

39.颜色叠加参数。

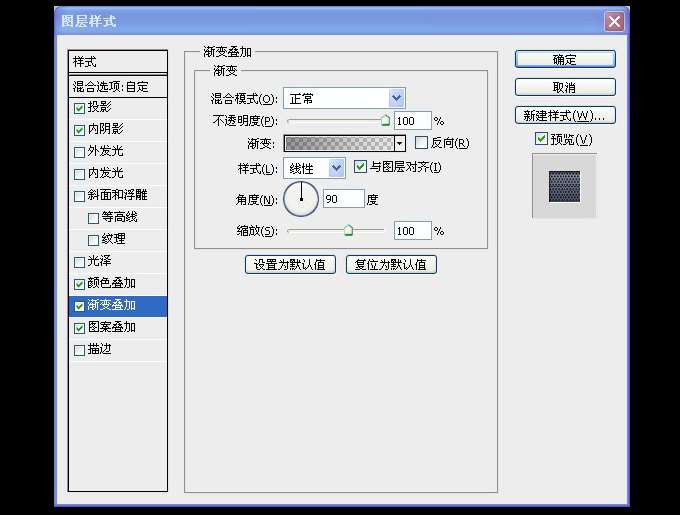

40.渐变叠加参数。

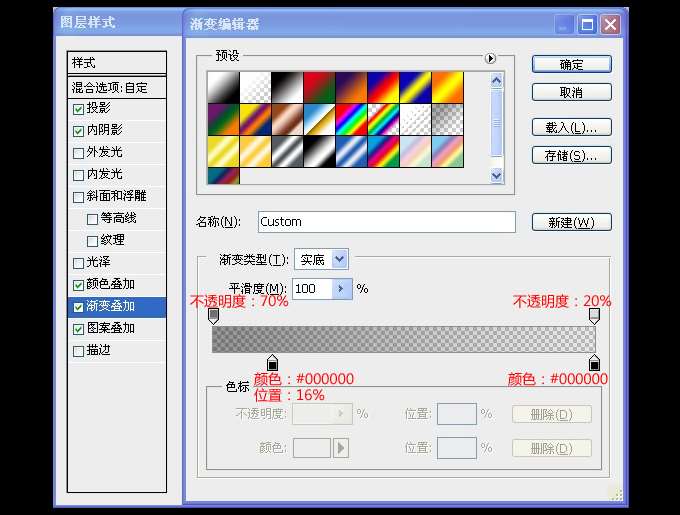

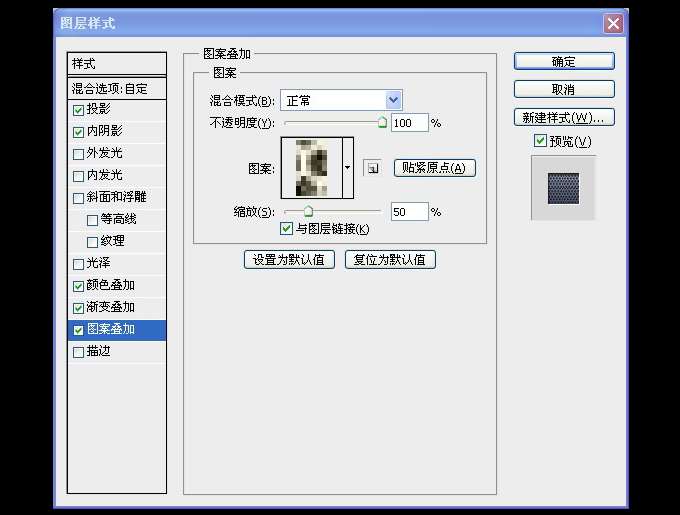

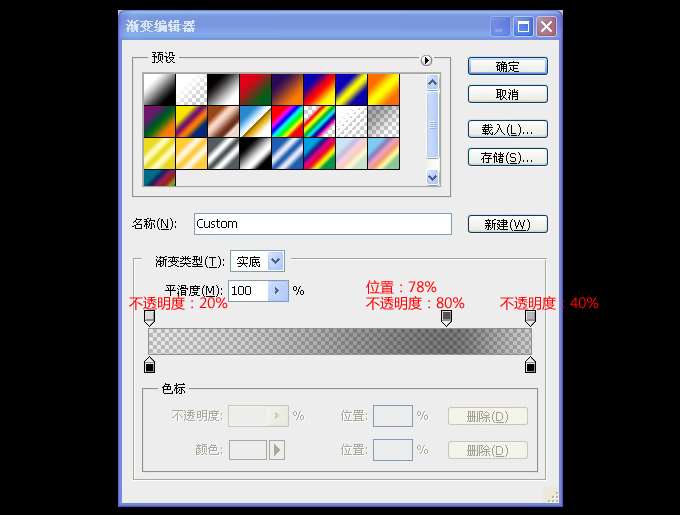

41.渐变叠加中的渐变参数。(不透明度是上面2个小箭头的设置哦,别搞错了。)42.图案叠加参数。(里面有一个图案,已经上传文件,可以下载使用。)

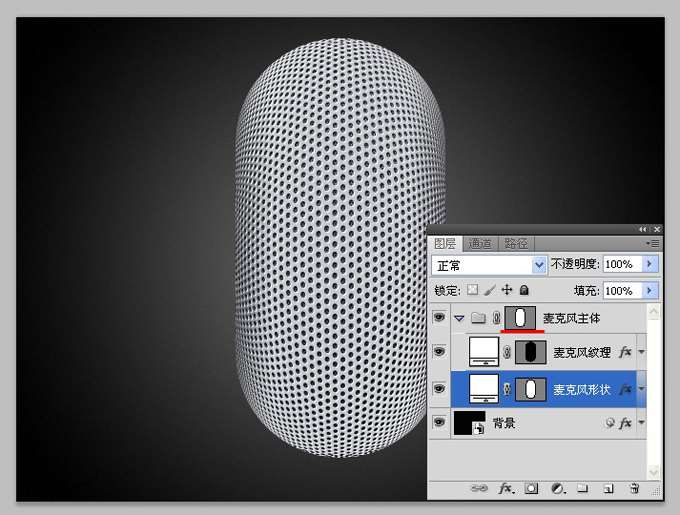

43.按着shift键把麦克风纹理和麦克风形状选中,然后按快捷键ctrl+G编组命令,并名为为麦
克风主体。选择麦克风主体(组),按着ctrl键并鼠标单击添加图层蒙版。(记得因为是要添
加矢量蒙版,所以一定要按ctrl键!)
44.将麦克风形状里面的矢量蒙版内容按ctrl+c复制一个。(记得是矢量蒙版的内容,选中蒙
版里面的东西按ctrl+c复制,在矢量蒙版上要用快捷键A路径选择工具,才能移动或者编辑哦
。)

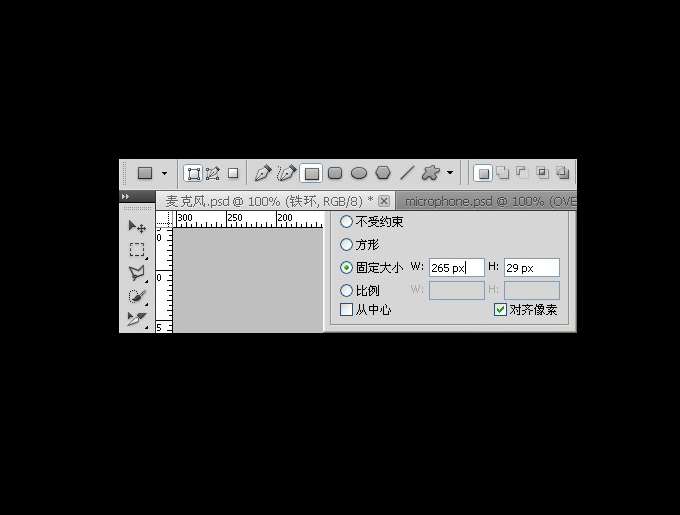

45.将麦克风主体(组)的矢量蒙版选中,然后按ctrl+v粘贴一个。(这时你会看到框框之外
的圈圈已经不见咯,也就是说在这个组里面的所有内容将会被这个蒙版的内容约束着,不会超
出这个蒙版的范围,这就代表你有这么高的技术都不能越狱了,哈哈哈!)

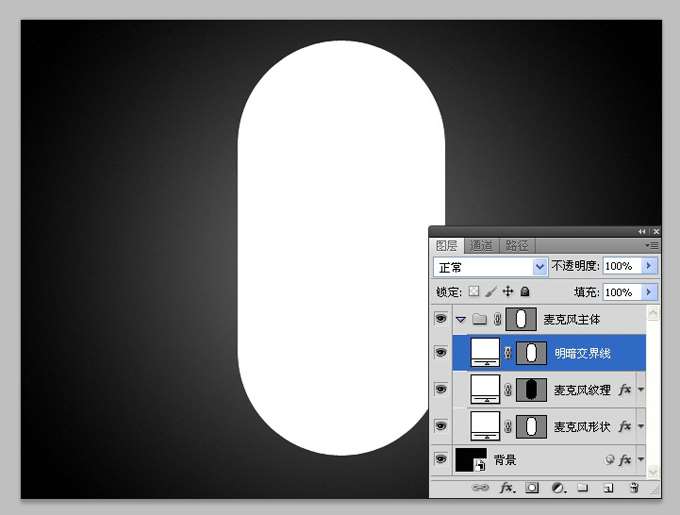

46.把麦克风形状复制一个 然后放到麦克风纹理的上面,命名为明暗交界线,记得要把它原来
的图层样式给删掉。(如何删图层样式,就是那个fx的小图标,需要在改图层上按鼠标右键,
就会出现菜单,选择清除图层样式。)
47.给明暗交界线 添加新的图层样式。(记得把填充设置为0)

_ueditor_page_break_tag_

48.内阴影参数。
49.斜面与浮雕参数。

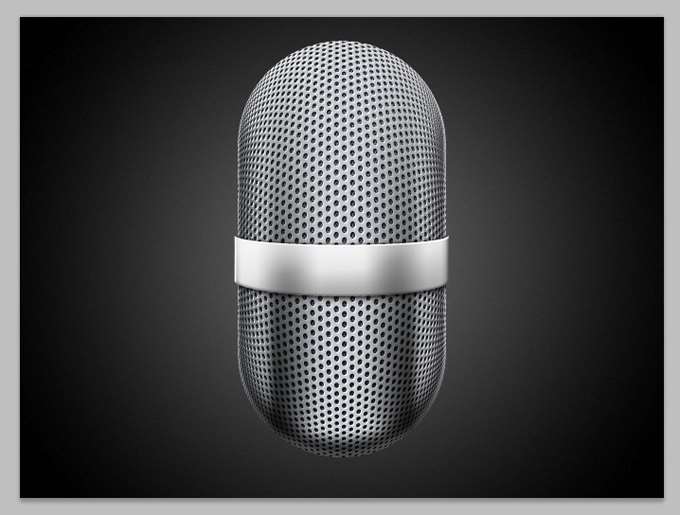

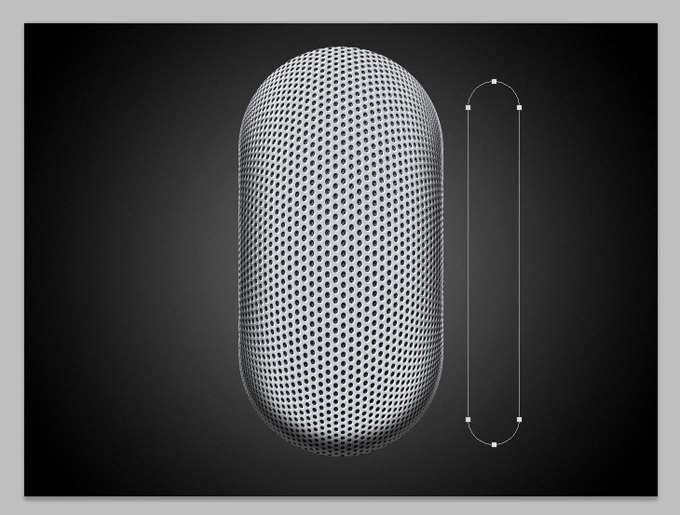

50.效果图。
51.将明暗交界线复制一个,得到明暗交界线副本,把不透明改成50%,填充为0%。52.效果图

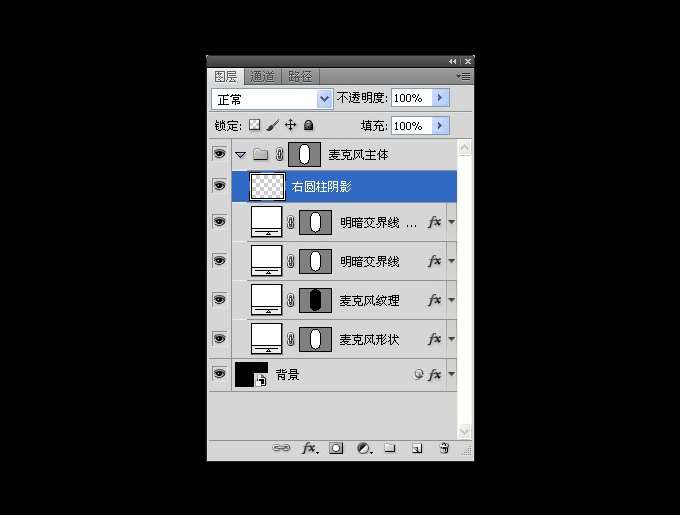

53.新建图层,命名为右圆柱阴影。54.选择圆角矩形工具,参数如下,画一个圆角矩形。(记得要选择路径,就是左上角小红线
上的钢笔。)
55.画了路径后,按ctrl+Enter载入选区,就会出现蚂蚁线。
56.填充黑色。(是不是有点像磨指甲的磨砂棒呢,呵呵)
57.在菜单栏,选择滤镜-模糊-高斯模糊命令,高斯模糊参数如下。58.给右圆柱阴影添加蒙版(点击图层面板小红线的按钮),并拉出一个渐变效果,效果如下

59.给右圆柱阴影添加图层样式。(填充为:0%)
_ueditor_page_break_tag_


60.渐变叠加参数。
61.渐变叠加里的渐变参数。62.复制一个右圆柱阴影并复命名为左圆柱阴影,然后放到合适的位置上。63.你会发现左圆柱阴影的效果是相反方向的,要把它调整过来,打开左圆柱效果的图层样式

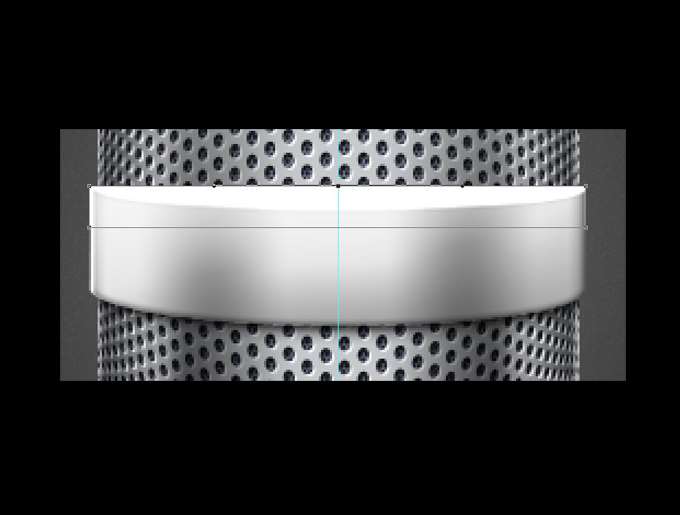

,把里面的反向打上勾。 (如果直接用自由变换命令是没有变换的)

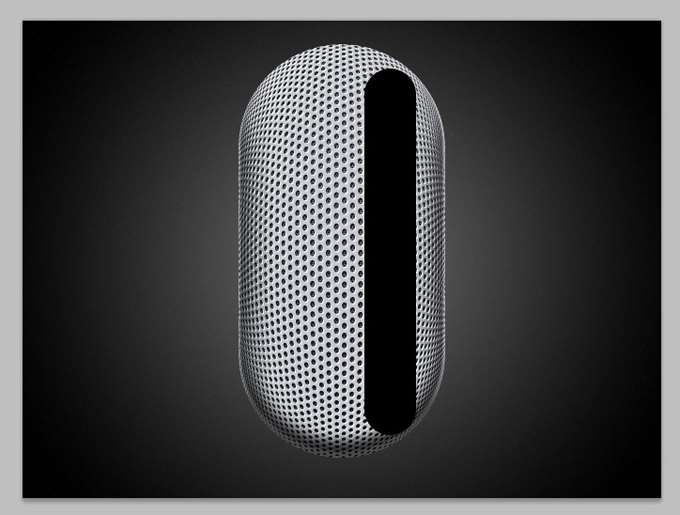

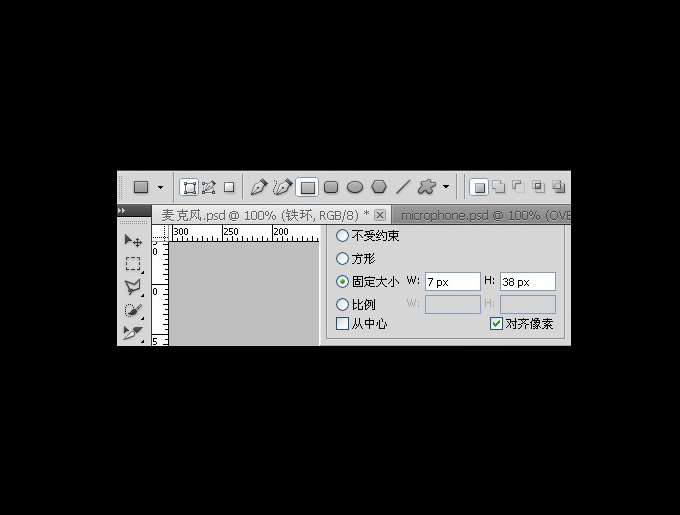

64.效果图

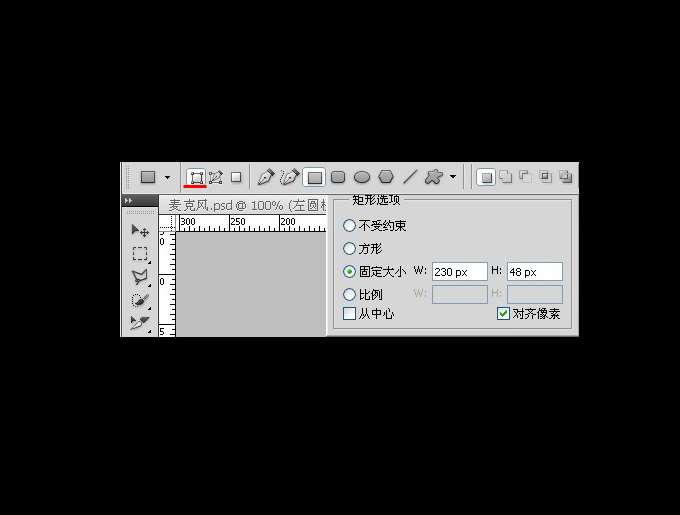

65.选择矩形工具,设置参数。
66.画一个矩形,把它放在正中央的位置。(可以拉出一条参考线来对齐)
67.选中形状1的矢量蒙版内容,在正中间用钢笔工具上下各加2个锚点。(记得要选择矢量蒙
版的内容后才可以添加锚点的)68.使用直接选择工具和锚点转换工具制作成以下的形状。
69.运用图层样式,并命名为铁环 ,把铁环图层放置在组的上方。
70.铁环图层样式内阴影参数。
_ueditor_page_break_tag_


71.内发光参数。
72.斜面和浮雕参数。
73.渐变叠加参数。
74.渐变叠加的渐变参数。

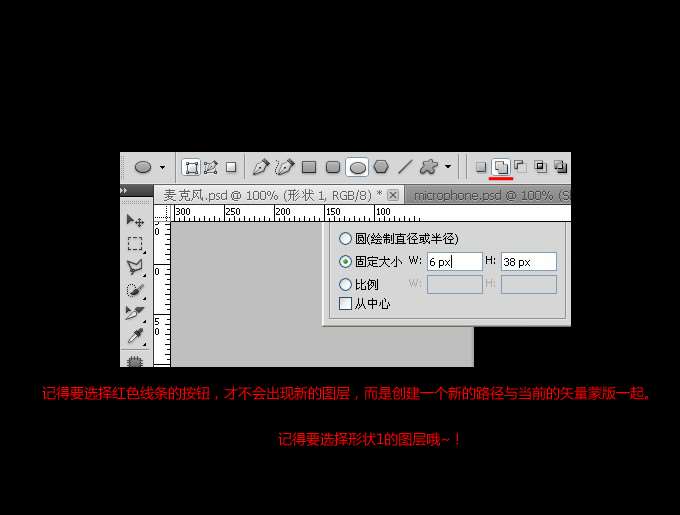

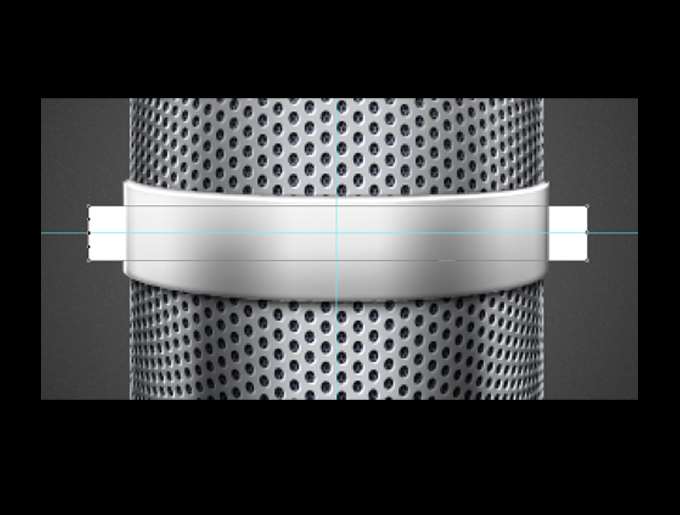

75.效果图。(我在做教程的时候,没有把铁环和明暗交界线对好,你们可以稍微移动一下,
它们对齐。)

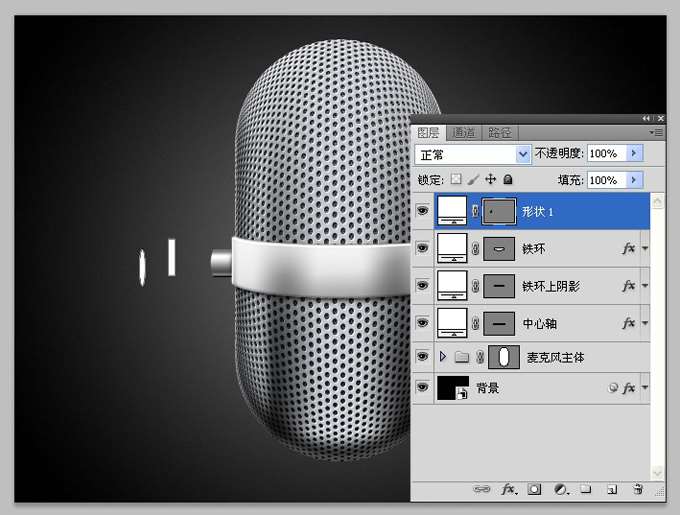

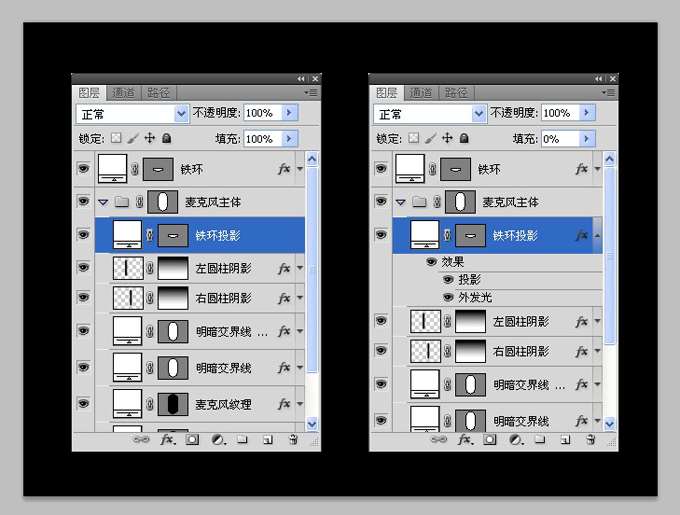

76.将铁环复制一个,把原来的原样式去除,命名为铁环投影,放置于麦克风主体(组)里面的
第一个位置,然后添加新的图层样式。77.铁环投影图层样式投影参数。

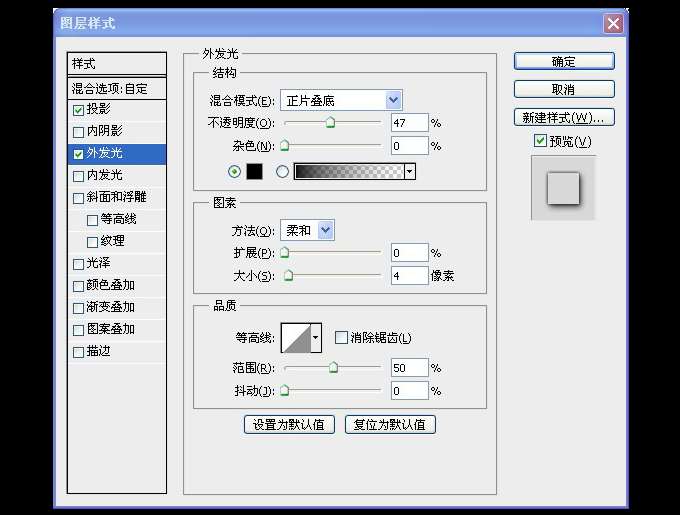

78.外发光参数。79.效果图。
80.选择矩形工具,画一个矩形,宽度和铁环差不多,高度短一些,参照下图并命名为铁环上
阴影。

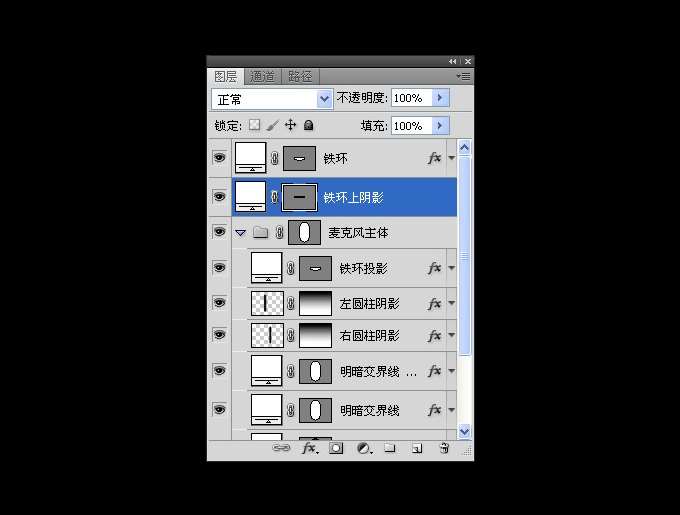

81.把图层位置改变一下。
_ueditor_page_break_tag_


82.选中铁环上阴影的矢量蒙版,用钢笔工具在正中间加一个锚点。83.把铁环上阴影的路径调整成以下形状。(使用钢笔工具和转换点工具完成)
84.给铁环上阴影做一个图层样式。85.内阴影参数。86.效果图。87.选择矩形工具,参数如下。
88.在画布中鼠标点一下,出现矩形,然后放到铁环的中央。
89.把该图层命名为中心轴,并放在铁环上阴影的下面。
90.选中中心轴的矢量蒙版内容,然后在两边正中间用钢笔工具各添加一个锚点。待续~!因为站酷不能上传多100张的图片,所以再发多一个经验分享~!稍后91.按A使用直接选择工具,点中刚刚添加的锚点,往外拉一点,做出圆柱的效果。
92.给中心轴添加图层样式。

93.光泽图层参数。
_ueditor_page_break_tag_

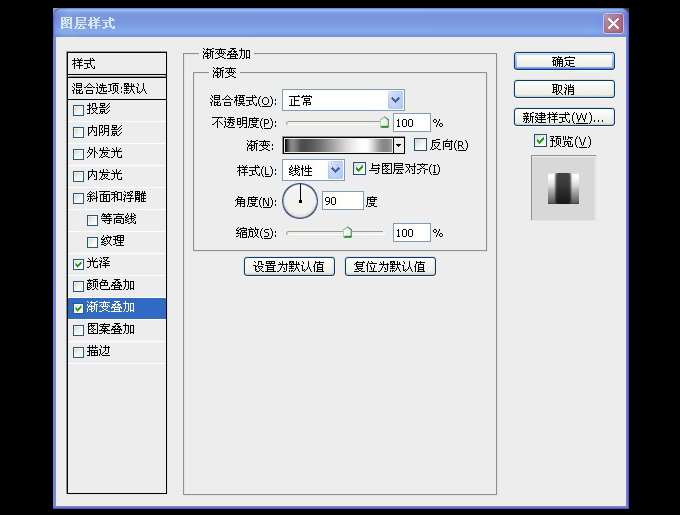

94.渐变叠加参数。95.渐变叠加的渐变参数。
96.效果图。
97.选择矩形工具,参数如下,然后再画布中点击一下,出现一个小矩形。
98.效果图。
99.选择椭圆工具,设置一下参数,在画布上点击一下,出现小圆圈。100.效果图。
101.编辑形状1的矢量蒙版,把圆形路径复制一个,然后把3个路径排列成圆柱形。(把里面的圆复制的时候,直接用快捷键ctrl+c,ctrl+v,然后用路径选择工具移动。)

102. 移动图层位置,添加图层效果。
103.渐变叠加参数。104.渐变叠加里的渐变参数。
105.效果图。
_ueditor_page_break_tag_


149.效果图。
150.选择椭圆工具,参数如下,在画面点击一下。
151.把椭圆位置放置如下。152.给刚刚画的圆,命令为圆形,添加图层样式。
153.投影参数。
154.渐变叠加参数。
155.渐变叠加里的渐变参数。

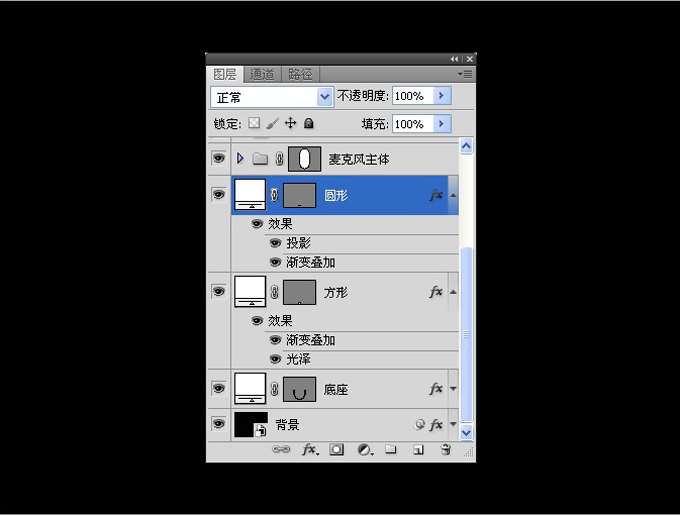

156.最终的图层面板。
157.最终效果 ,至于LOGO这里就不做演示了,你们可以自己DIY一下哟~!
谢谢观看教程~!
